Creo 2.0 入门级图文教程(六)——阵列1<尺寸阵列、方向阵列>

fjs2008

    阵列的定义：
　　通过重复复制、改变某一个（或一组）特征的指定尺寸，根据设定的变化规律和数量，自动生成一系列具有参数相关性的特征(组）。

　　在 CREO 软件中，阵列的方式有以下八种：
1.尺寸阵列 ：需选取驱动尺寸，并指定这些尺寸的增量变化以及阵列中特征实体数。
2.方向阵列：需选取平整面、线、轴来定义方向，同时也可以使用特征尺寸增量来控
制阵列实体的形状及位置的变化。
3.轴阵列：通过围绕一个选定的旋转轴（基准轴等）创建特征副本的阵列方式。
4.填充阵列：指定的物体表面或部分表面区域，生成均匀的阵列。
5.表阵列：使用表格的方式设定阵列特征的空间尺寸和本身尺寸。
6.参考阵列：借助已有的阵列实现新阵列的方法，参考阵列操作对象必须与已有阵列
的源实体有定位尺寸关系。
7.曲线阵列;指定阵列成员间距离或成员个数，来沿着草绘曲线创建其阵列特征。
8.点阵列：通过创建基准点或草绘几何点来创建其阵列特征。

注意:
1.只有选择了要阵列的特征，工具栏的阵列图标才会高亮显示。
2.阵列特征不要直接使用“删除”命令来删除，因为这样会连你的原始特征也一起删掉，如果要保留原始特征，在模型树阵列特征上右键，使用“删除阵列”命令来删除。
3.若阵列的特征有多个，需将这些特征编组，然后再进行阵列。

1、尺寸阵列
    我这里以一个简单的拉伸特征来讲解。注意，我这个例子第一个拉伸的方块是与两条边重合的，大家看我的草绘，我并没有使用重合约束，而是用的尺寸标注，标注值为0。有人可能会问，为什么呢？直接用约束不是更方便吗？因为，我们在接下来的阵列中，需要用到这两个方向的驱动尺寸，如果使用约束，就没有尺寸可选了。

    1）普通尺寸阵列：分别选择两个方向的驱动尺寸，输入增量值，输入阵列数量。

打勾确认的效果


   思考： 如果我们想要做成如下图的效果该怎么操作呢？看起来有一定的规律，但是又有一些地方是空缺的，而且缺的没有规律。

　　

游客，如果您要查看本帖隐藏内容请回复

    2）高度递增：只需要在第二方向上多选一个驱动尺寸即可。按住Ctrl键，点击特征高度尺寸，修改增量。

    效果图：


    如果两个方向都添加一个高度方向的驱动可不可以呢？试试吧！

    两个方向都可以成功添加同一个驱动尺寸，看效果吧。


    3）起始位置递减：

效果图：

两个方向都增加一个驱动尺寸：

效果图：


    4）起始位置递减，高度递增：每个方向有3个驱动尺寸。

效果图：


    5）绕轴心旋转的尺寸阵列：第一方向选择特征中心到轴心的距离尺寸为驱动，第二方向选择角度尺寸为驱动。

效果图如下：

游客，如果您要查看本帖隐藏内容请回复

    是不是也可以让后面的特征高度递增呢？试试吧！在第一方向上添加一个高度方向的驱动尺寸。

效果图如下:

    第二方向是角度，是否也能像我们前面做的，也能选择高度方向的驱动尺寸呢，如果能，会是什么样的效果？
    在第一方向和第二方向都添加一个高度方向的驱动尺寸。

效果图如下：


    6）还有一种比较特殊的尺寸阵列，我们叫随形阵列，故名思义，就是随着一定的形状阵列。
这里有一个我以前做的教程《菱形的公转与自转(教程)》，这个就是一个典型的随形阵列，不过这个稍微有点复杂。晚点再补上一个简单的随形阵列。
http://www.proewildfire.cn/thread-113327-1-1.html

    新建一个拉伸特征，并草绘一条样条曲线。

创建一个拉伸切剪特征，让矩形的一个点落在曲线上。

选择尺寸阵列，只要添加一个方向的驱动尺寸即可，就选择矩形到边的尺寸。设置好增量及数量

效果图：


我们上面做了这么多，可以发现，尺寸阵列在我们的实际设计中很常用，而且功能很强大，只有你想不到，没有creo做不到的。呵呵，有点夸张。想要学好阵列特征，最重要的一点是要多练。



[ 本帖最后由 fjs2008 于 2013-7-31 12:05 编辑 ]

fjs2008

2、方向阵列

    方向阵列定义：需选取平整面、线、轴来定义方向，同时也可以使用特征尺寸增量来控。
    故名思义，只能通过选取平面等特征来定义阵列方向，而尺寸阵列是通过标注的尺寸来定义；而且，同样可以通过驱动尺寸来控制增量，也就是我们之前做的递增递减之类的。
    选取两侧边面为参照来定义阵列方向。可以通过工具栏的双向箭头来控制方向，也可以直接点击图形区的箭头。设定增量和数量。

补充：方向阵列的好处就是不再需要定义控制方向的驱动尺寸。就像前面尺寸阵列强调的那两个0的尺寸可以不要了，直接用约束。


    阵列的效果和尺寸阵列看起来是一样的。

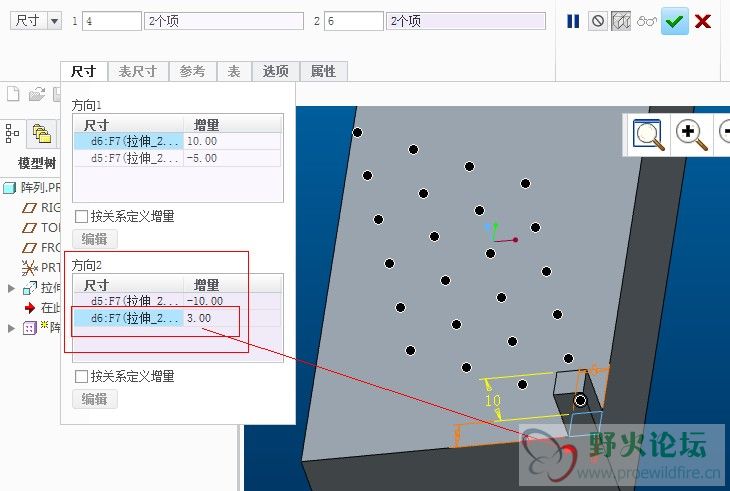

   尝试添加驱动尺寸，两个方向都添加高度方向的尺寸。

效果图：

    再把一个方向添加一个尺寸试试

效果图：

    两个方向都添加一个尺寸试试

效果图


    由此看来，方向阵列和尺寸阵列的功能差不多，大家可以在学习的时候多试试添加不同的驱动尺寸，看是什么效果。
    因为本人在实际使用中，没怎么用过方向阵列，这里也就不做太多介绍。

本文涉及到的几种阵列的prt文件： 阵列.rar (160.67 KB, 下载次数: 491)

2013-7-29 22:03 上传

点击文件名下载附件

[ 本帖最后由 fjs2008 于 2013-7-31 16:56 编辑 ]
