Croe里面破面修复命令有了较大的改善,不需要再“修复”“修改”“特征化”之间切换,所有命令已经整合到一起。




一、打开IGS文件

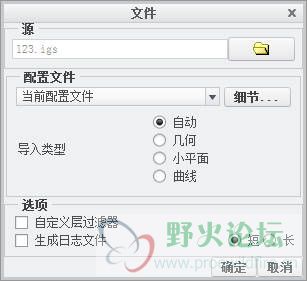

使用导入方式打开IGS文件,系统会自动添加基准平面,比直接打开IGS文件使用更加方便


选择默认

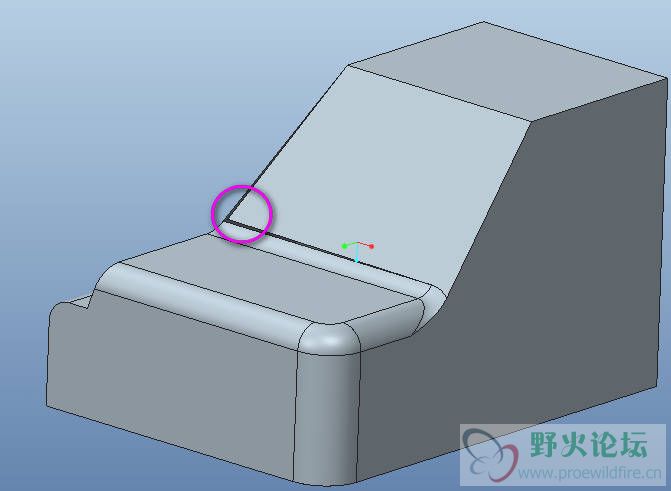

打开后




二、进入编辑状态
在模型树右击导入特征,选择编辑定义

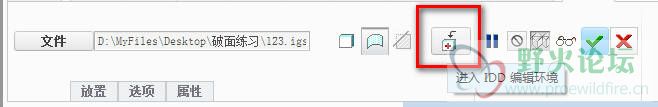

在工具栏选择如下命令,即可进入编辑窗口

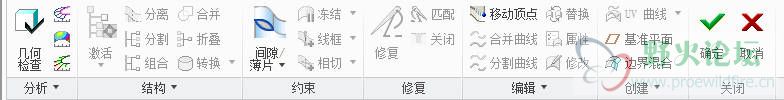

编辑窗口的工具栏


三、自动修复


游客,如果您要查看本帖隐藏内容请回复



然后单击“修复”,即可完成该处破面的修补

本帖被以下淘专辑推荐:

86

主题

279

帖子

448

威望

讲师

Rank: 6Rank: 6

积分
1326

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2013-7-28 21:02 | 显示全部楼层
五、使用移动顶点修复
将图中红色部分的顶点移至粉红色部分,即可完成破面修补
在移动的过程中,系统会自动捕捉临近的顶点

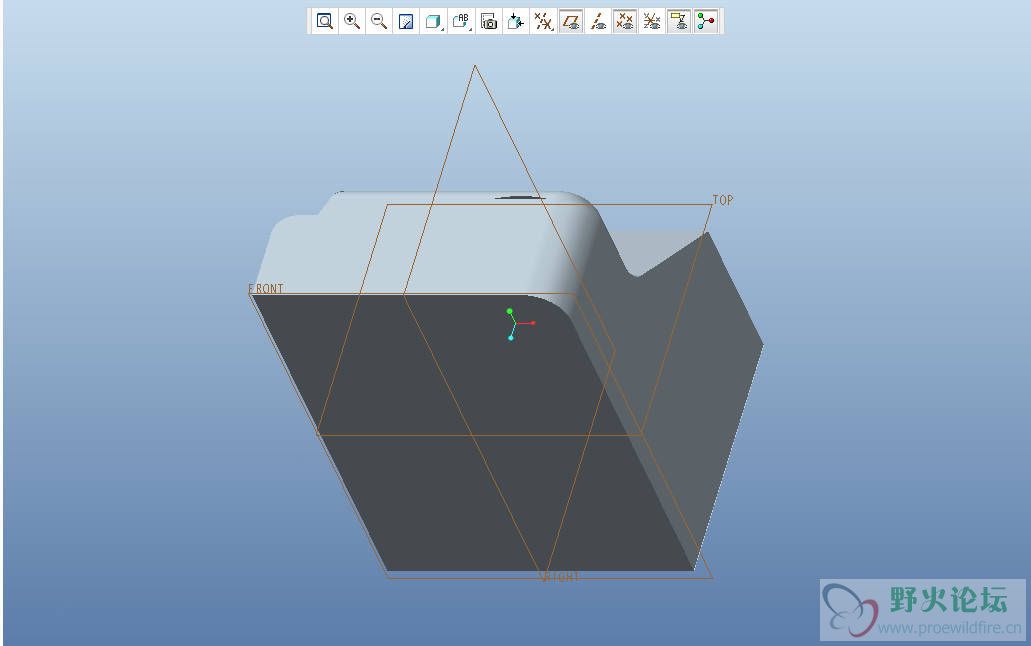

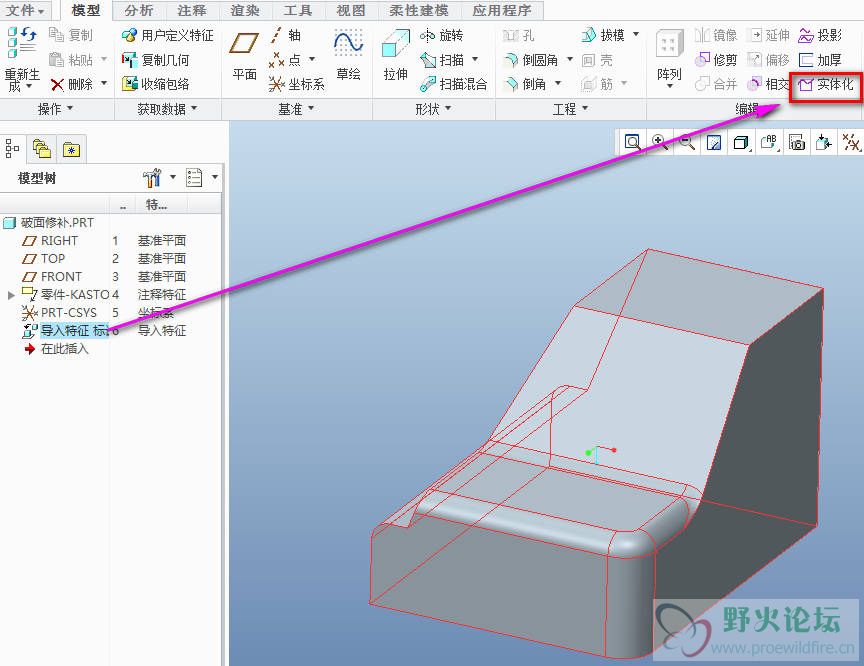

自此次IGS破面就修复完毕,确认完成,在模型树中选中该执行,执行实体化命令,可以将该曲面转为实体


勾选确认,我们使用截面来观察,可以发现该造型已经转换为实体零件




六、使用替换边修复

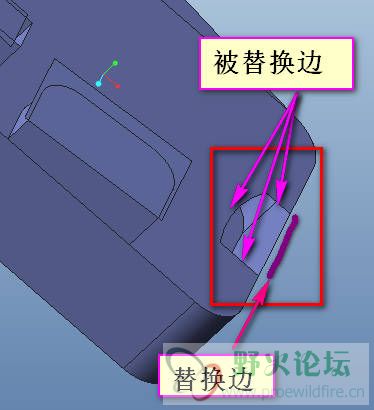

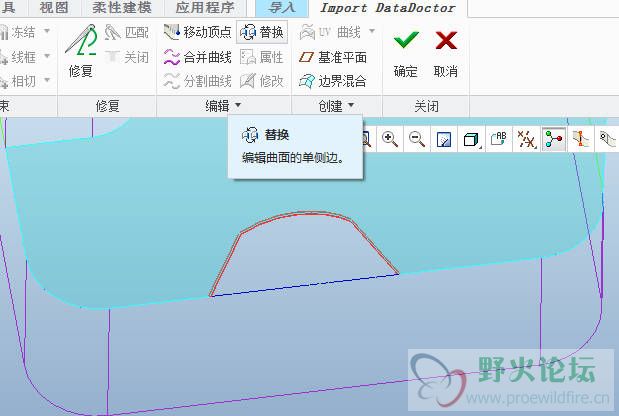

如下图,使用替换边,即使用目的变(现有或自己建立),替换掉现在存在的边达到修改的效果。


我们介绍使用自己建立的方式(同样可以采用草绘曲线的方式)

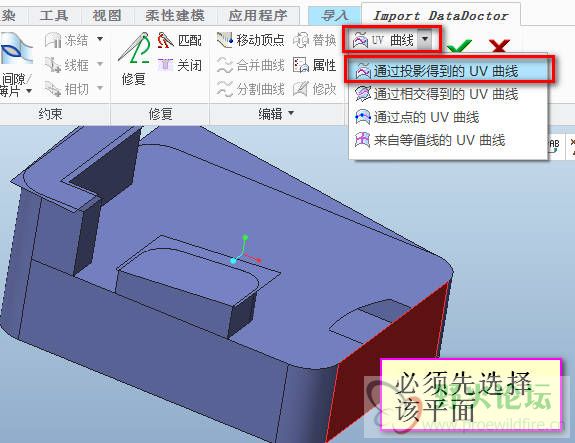

选中需要投影的平面,此时UV曲线的命令已经可以使用,按下图操作

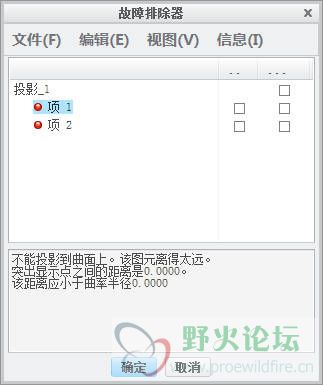

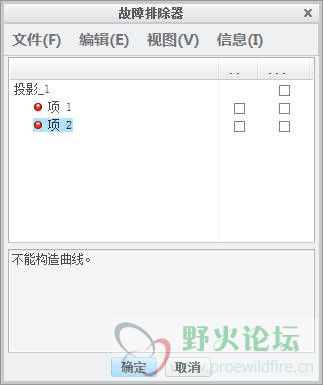

确认时,系统弹出了故障,分别是


这是因为曲线和平面的夹角太小,不能争取投影,我们可以适当更改曲线的形状,重新投影

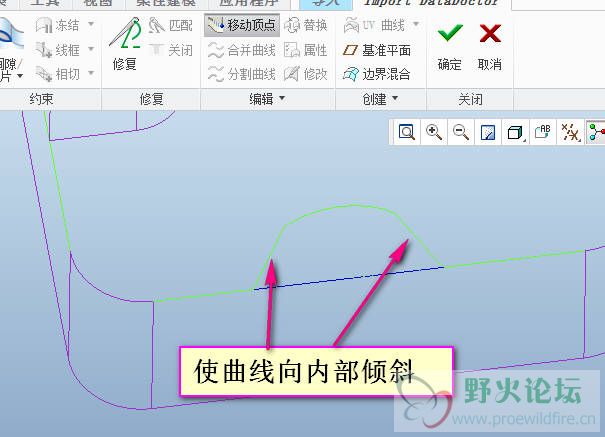

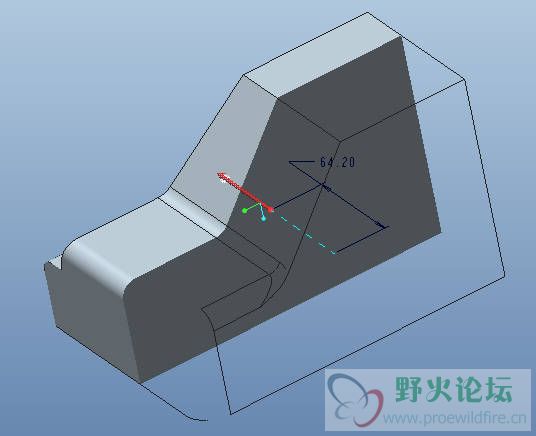

使用移动顶点命令修改,然后重新投影,
不会发生错误。

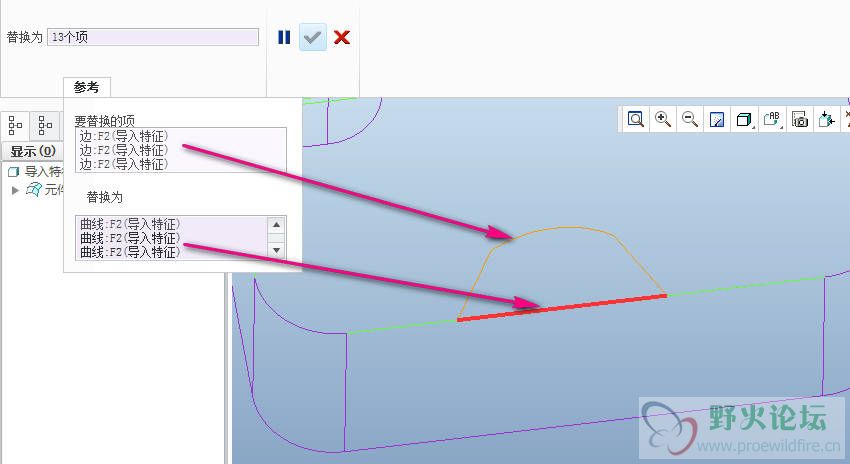

选着刚才需要投影的三条边,使用替换命令


选择刚才投影的边,完成替换,修补结束


游客,如果您要查看本帖隐藏内容请回复




回复 支持 1 反对 0

使用道具 举报

86

主题

279

帖子

448

威望

讲师

Rank: 6Rank: 6

积分
1326

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2013-7-28 21:07 | 显示全部楼层

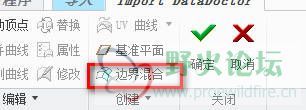

    八、使用边界混合

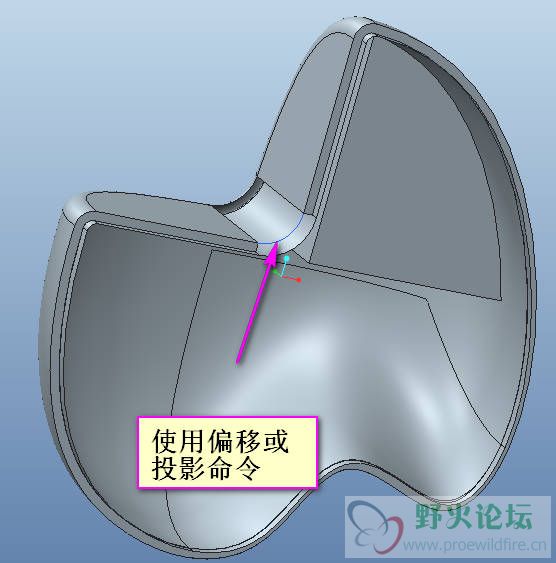

    使用混合命令修复下图的破面

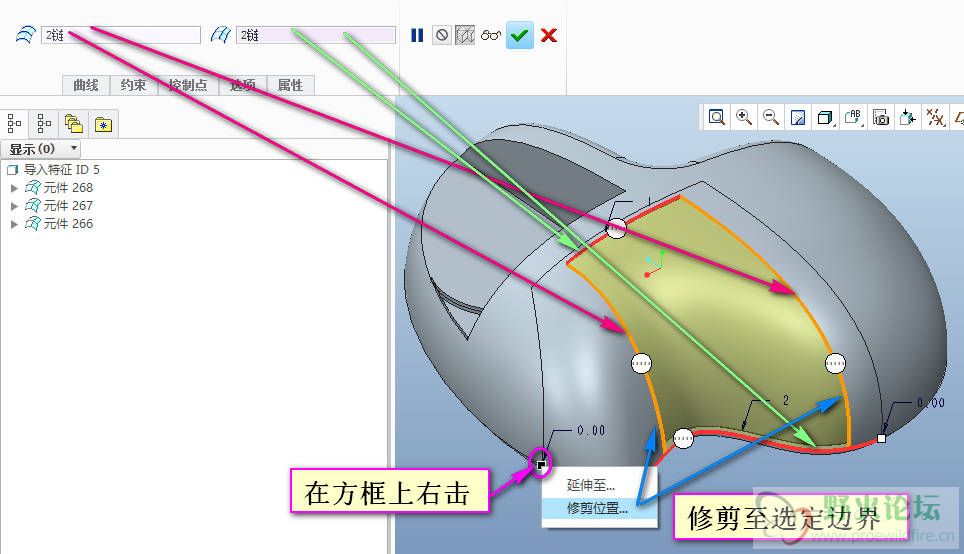

    选定方法如下


    同样以下曲面可以依照此法修复


    文中使用的IGS文件下载
    破面练习.part01.rar (150 KB, 下载次数: 1233, 售价: 1 金钱)
    破面练习.part02.rar (106.34 KB, 下载次数: 1053, 售价: 1 金钱)


[ 本帖最后由 kastorm 于 2013-7-29 08:35 编辑 ]
