Creo2.0 草绘命令完全解析

kastorm · 发表于 2013-7-24 21:01

Creo的草绘命令相对Proe有了很大的改进，在Creo中给命令按区域划分，使得我们在绘图中更容易上手，下面就Creo的草绘命令进行详细的解析。

主要内容：

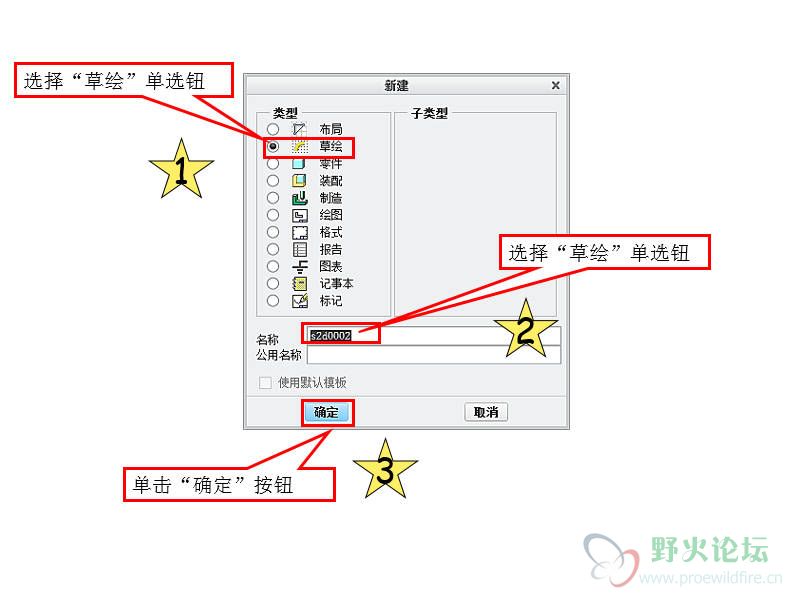

一、进入草绘界面
二、认识绘图区与绘图环境
三、草绘命令详解

一、进入草绘界面

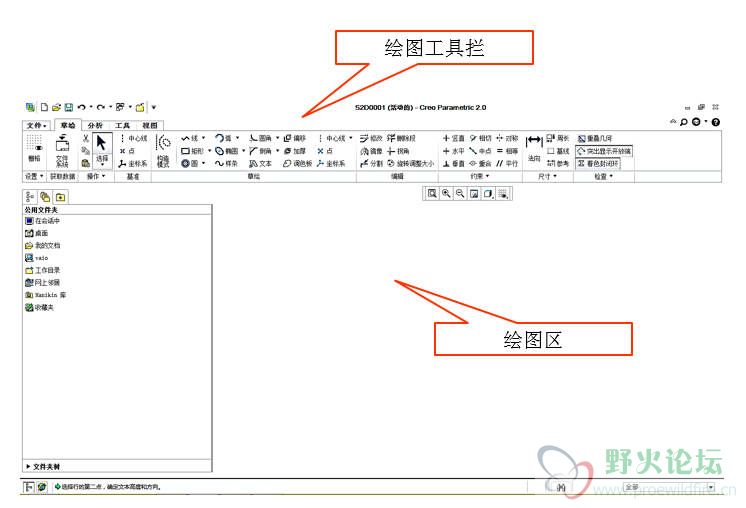

二、认识绘图区与绘图环境
2

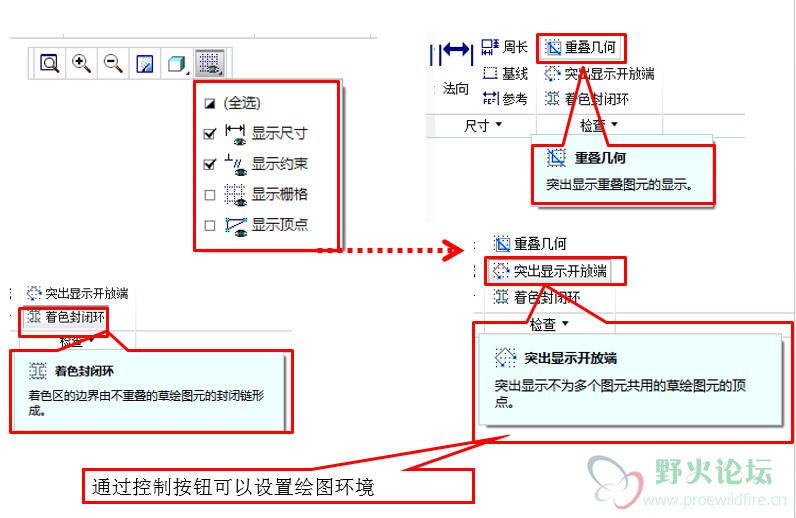

更多高级选项可以进入Creo选项进行设置

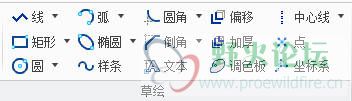

三、草绘命令详解

点

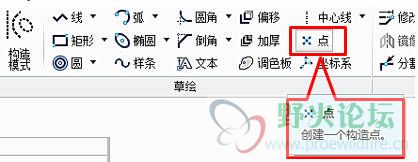

单击草绘工具栏中的“创建点”按钮，将光标移到草绘工作区，单击创建一个点，然后在另一处单击创建第2个点，依此类推。与此同时，系统会自动标注点与点之间的尺寸。要结束创建点的操作，按鼠标中键。

坐标系

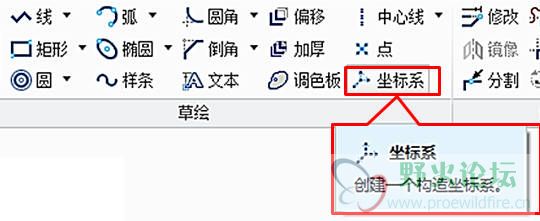

单击草绘工具栏中的“创建参照坐标系”按钮，在工作区单击可以创建一个坐标系

直线

单击草绘工具栏中的“创建2点线”按钮，然后在工作区通过单击指定一点，然后移动鼠标指针并单击指定另外一点，即可绘制一条以两点为端点的直线

直线相切

单击草绘工具栏中的“创建与2个图元相切的线”按钮，单击选中工作区中的一个图元，移动鼠标指针，此时会有一条固定了端点的线出现，找到与另外一个图元相切的点，单击，即可绘制出两个图元的切线

中心线

单击草绘工具栏中的“创建2点中心线”按钮，在工作区单击指定一点，然后移动鼠标指针并单击指定另外一点，可以绘制一条经过这两点的无限延伸的中心线

矩形

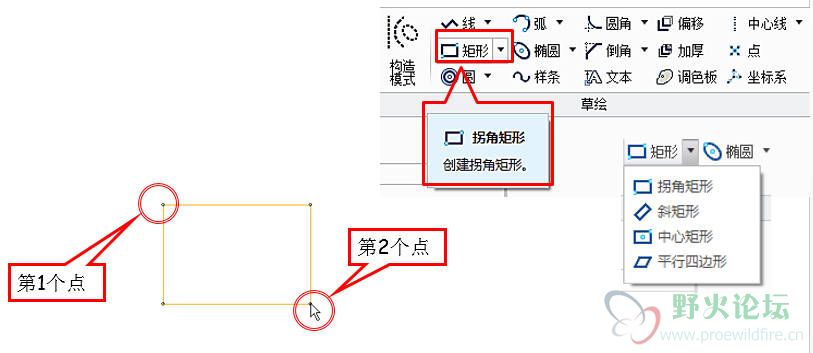

在Creo2.0中，矩形是通过指定两个对角点来创建的。单击草绘工具栏中的“创建矩形”按钮，然后在工作区的两个对角点位置各单击一次即可绘制一个矩形

圆

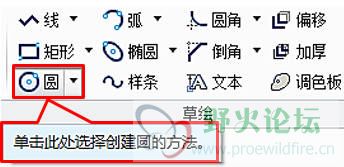

通过确定圆心和圆上一点来绘制圆，这种方式比较常用，也比较简单。单击草绘工具栏中的“通过拾取圆心和圆上一点来创建圆”按钮，然后在工作区单击指定一点作为圆心，移动鼠标指针，单击指定另外一点作为圆上的一点，即可创建一个圆。

同心圆

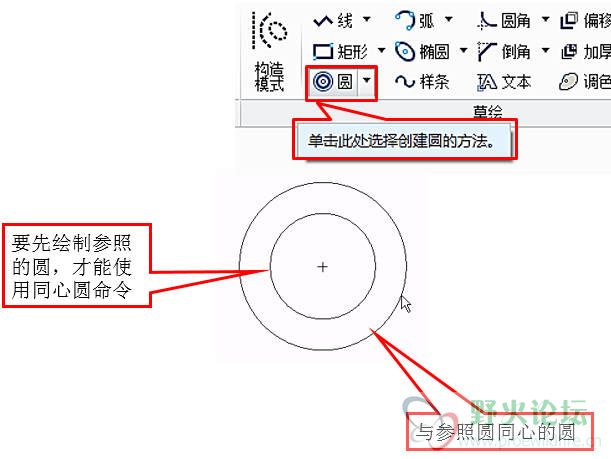

单击草绘工具栏中的“创建同心圆”按钮，单击工作区中已经存在的圆或圆弧，移动鼠标指针，然后在合适位置单击即可创建同心圆

拾取3个点来创建圆

单击草绘工具栏中的“通过拾取其3个点来创建圆”按钮，在工作区中3个不共线的位置各单击一次即可创建一个圆。

创建与3个图元相切的圆

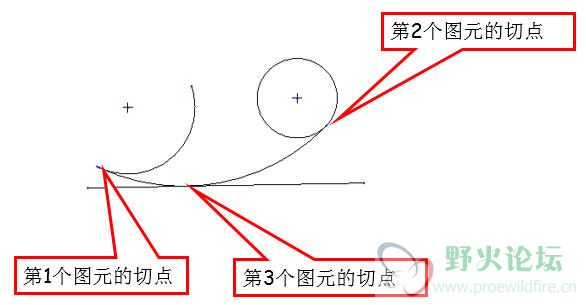

单击草绘工具栏中的“创建与3个图元相切的圆”按钮，依次单击工作区中的两个图元，然后移动鼠标指针到第3个图元的位置并单击，由此就可以绘制与这3个图元相切的圆

椭圆

单击草绘工具栏中的“创建一个完整椭圆”按钮，在工作区单击一点作为椭圆的中心，然后移动鼠标指针，在选定位置单击可创建一个完整椭圆

kastorm · 发表于 2013-7-24 21:02

圆弧（3点/相切端）

单击草绘工具栏中的“通过3点或通过在其端点与图元相切来创建弧”按钮，在工作区依次单击两点作为圆弧的端点，移动鼠标指针到合适位置，单击可创建圆弧

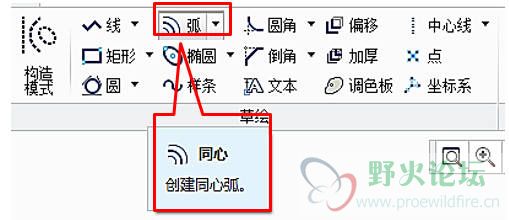

同心弧

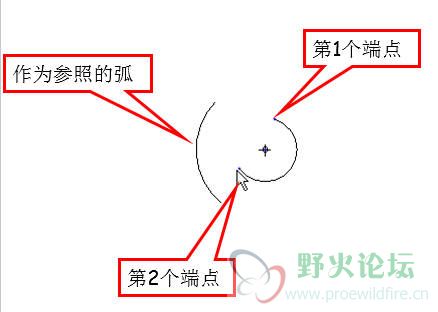

单击草绘工具栏中的“创建同心弧”按钮，在工作区单击选中已经存在的圆弧，移动鼠标指针确定圆弧的半径，在两个不同位置各单击一次确定出圆弧的两个端点

圆弧（圆心和端点）

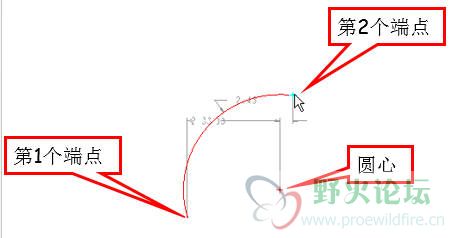

单击草绘工具栏中的“通过选取弧圆心和端点来创建圆弧”按钮，在工作区单击一点作为圆弧的圆心，然后移动鼠标指针单击指定圆弧的两个端点

圆弧（3相切）

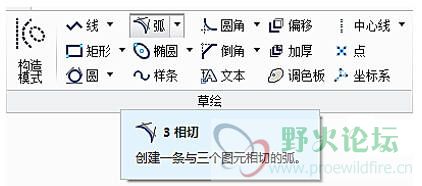

单击草绘工具栏中的“创建与3个图元相切的弧”按钮，依次单击工作区中的3个图元，即可创建与这3个图元相切的弧

弧（圆锥）

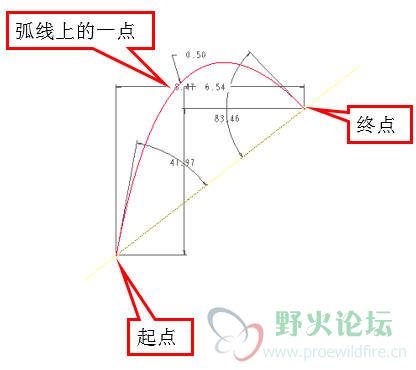

单击草绘工具栏中的“创建一锥形弧”按钮，然后在工作区单击鼠标一点作为锥形弧的起点，移动鼠标指针到另外一个位置并单击作为锥形弧的终点，最后移动鼠标指针到新的位置并单击确定锥形弧的半径和弧度

圆角

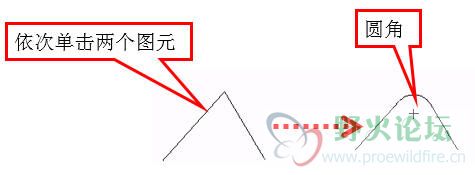

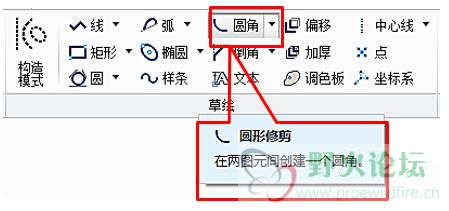

单击草绘工具栏中的“在两图元间创建一个圆角”按钮，然后在工作区依次单击已经存在的两个图元，由此便可在两图元之间创建一个圆角

椭圆教

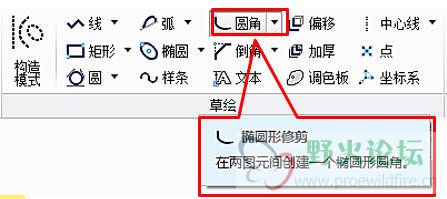

单击草绘工具栏中的“在两图元间创建一个椭圆形圆角”按钮，然后在工作区分别单击已经存在的两个图元，由此便可在两图元之间创建一个椭圆形圆角

样条曲线

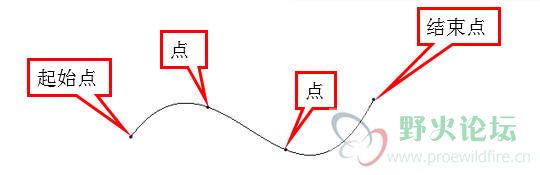

单击草绘工具栏中的“创建样条曲线”按钮，在工作区依次单击选取若干点，系统会用平滑的曲线依次将这些点按顺序连接起来，按鼠标中键可结束样条曲线的创建

调色板
调色板命令可以打开系统内置各种规则图形，在草绘时很方便调用

单击草绘工具栏中的草绘器调色板按钮，打开 “草绘器调色板”对话框.

[ 本帖最后由 kastorm 于 2013-7-24 21:05 编辑 ]

085304229 · 发表于 2013-7-24 21:20

楼主应该说明
1.“中心线”有两个，一种是旋转中心线，既几何中心线，还有一种是一般中心线，区别应该说明一下，对于几何中心线，尺寸标注十分有好处，系统会识别，自动标注出对称尺寸。

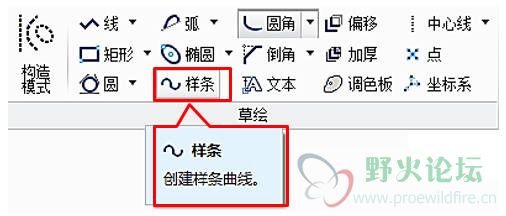

2.还有就是“样条曲线”要说明一下，多边形控制的使用，这是要点。（这个需要图片说明）
3.关于“点”有两个，一个是“几何点”一个是一般点。（需要图片说明）
草绘是一个大块，要很多的，有时间我也写一个具体讲解一下，平时经常使用到的，但是又不是为大多数人熟知的一些指令。

[ 本帖最后由 085304229 于 2013-7-24 21:45 编辑 ]
