[原创] Creo2.0曲线方程全面讲解——图解三种坐标方式下曲线参数的区别与建立┃曲线参数详解

  [复制链接]

86

主题

280

帖子

448

威望

讲师

Rank: 6Rank: 6

积分
1330

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

发表于 2013-7-23 19:31 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
Creo的使用过程中,有时会需要建立有些有规律的图形,如螺旋线、正弦曲线等。使用普通的造型方法会带来很大的工作量,合理使用方程曲线,可以做到事半功倍的效果。




主要内容:

一、如何建立曲线方程
二、图解三种坐标方式下曲线参数的区别
三、曲线参数详解
四、部分曲线欣赏+曲线方程下载




一、如何建立曲线方程


我们先了解下方程曲线的位置:

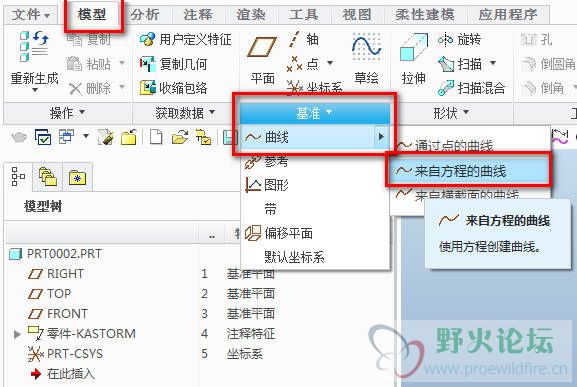

曲线方程的创建方式一共有三种,如下图


单击“方程”按钮进入曲线方程的编辑窗口




二、图解三种坐标方式下曲线参数的区别


下面对这三种方程曲线参数进行详细的讲解:其中参数t 既是上图提到的变量范围。


笛卡尔

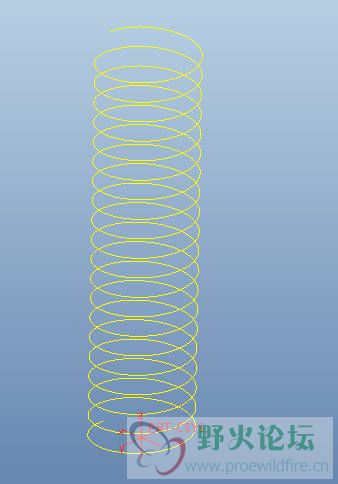

我们沿着Z方向画螺纹线,半径为5,螺距为2,共20圈,则
X=4*cos(t*360*20)*5 xy的值沿着正弦函数走了20个(0~1*2.5
y=4*sin(t*360*20)*5
z=t*2*20z的值等于螺距*圈数)

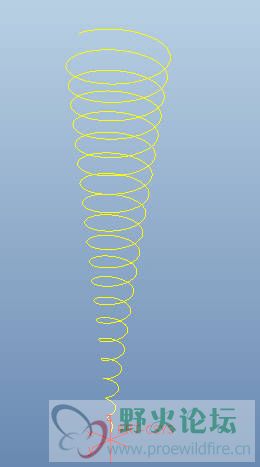

如果我们将x改成X=4*cos(t*360*20)*5*t,即
X=4*cos(t*360*20)*5*t
y=4*sin(t*360*20)*5
z=t*2*20




柱坐标

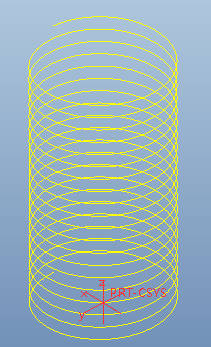

我们同样沿着Z方向画螺纹线,半径为5,螺距为2,共20圈,则
r=5
z=t*2*20z的值等于螺距*圈数)
theta=t*360*20(角度等于圈数*360




如果我们将r改成r=t*5,即
r=5
z=t*2*20
theta=t*360*20

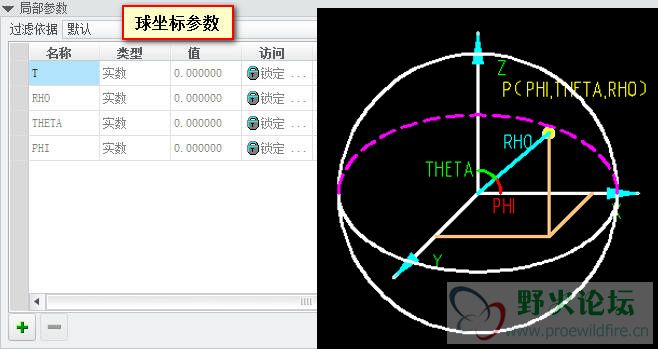

球坐标

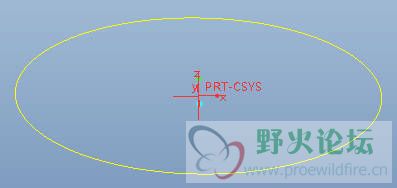

X-Y平面画直径为10的圆,则theta=90phi值与x轴的夹角由0~360,半径为10/2=5
则输入:
theta=90(点落在X-Y平面)
phi=t*360
rho=5

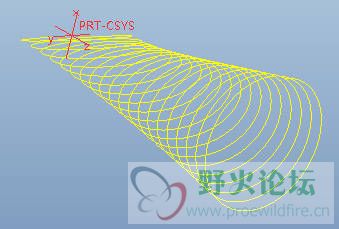

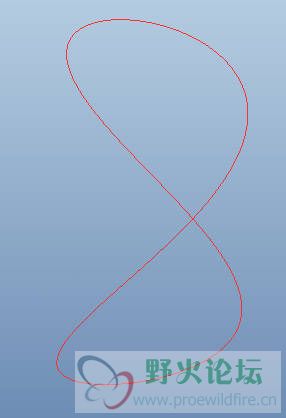

如果我们将theta改成theta=t*360*3,即
theta=t*360
phi=t*360
rho=5








三、曲线参数详解
1、数学函数
cos()
A=sin(30)
B=0.866
C=tan(30)
acos()
A=asin(0.5)
B=60
C=atan(0.5)
10为底的对数值,如:A=0
A=log(10)
A=0.6989
ln():求得以自然数e是自然数,值是A=ln(1)A=1.609
exp():求得以自然数A=exp(2)
A=abs(-1.6)B
min():求得给定的两个参数之中的最大最小值,如:A=3.8
B=min(3.8,2.5)
A=2
B=mod(20.7,6.1)
A=sqrt(100)
B=sqrt(2)
A=pow(10,2)B=10
ceil():不小于其值的最小整数
11
ceil
floor(10.255,1)=10.2
string_length():字符串长度求值用法:"  "括起,空格亦算一个字符。例:strlen1=8
rel_model_name():提取当前零件的文件名称用法:
rel_model_type():提取当前零件的文件类型用法:
parttype=rel_model_type()
itos():将整数换成字符串用法:,若为实数则舍去小数点。如:S1="123"
S2=itos(123.57)
S3=itos(intl)
extract(string,position,length)
evalGraph():图形Y值提取函数用法:Graph_name是指控制图形x_valueGraphy值。如:evalGraph(“sec”,3)




四、部分曲线欣赏+曲线方程下载
