[原创] Creo 2.0 对象选择详细教程(快速选取目的边、环形面、种子面、目的面、实体面等)

  [复制链接]

86

主题

294

帖子

448

威望

讲师

Rank: 6Rank: 6

积分
1352

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

发表于 2013-7-22 21:30 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
很多人在使用软件的过程中,不熟悉Creo系统的选择方法,以至于在使用过程中会出现选择过程冗长,易出错等问题,尤其是在使用外观和渲染的过程中。本教程主要讲解Creo系统的几种快速选择方法,以便提高大家的制图效率。


主要内容:

一、对象选择过滤器;
二、边、线选择
三、普通曲面选择;
四、环形面选择;
五、种子面选择;
六、目地面选择;
七、实体面选择

写在前面:关于“预选取”

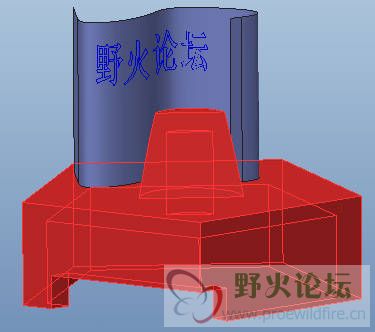

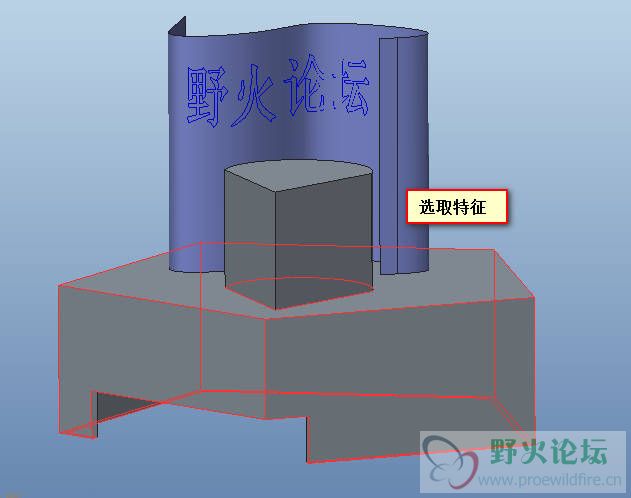

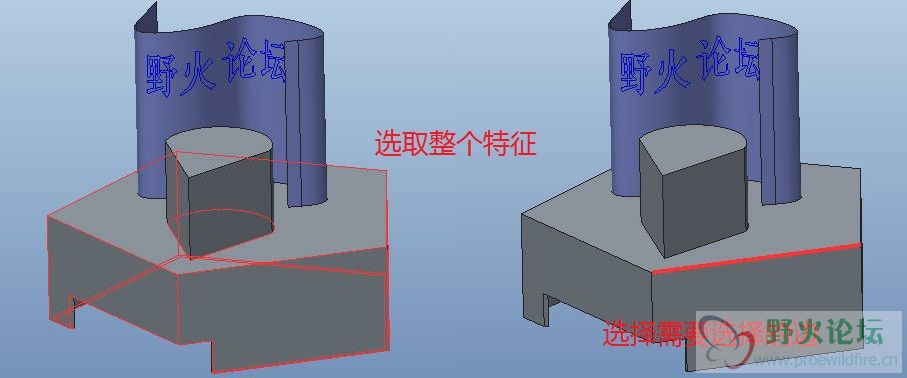

所谓“预选取”,即在Creo中选取某个特征时,都要预先选取其父特征。如下图中,要选择某条边,必须先选取整个特征。(该指令可以通过配置文件将参数prehightlight 设为no进行关闭,具体方法可以参考http://www.proewildfire.cn/thread-114570-1-1.html


一、对象选择过滤器(屏幕右下角);

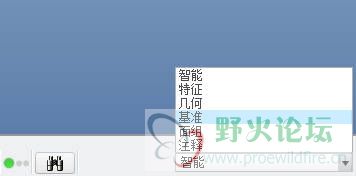

过滤器:过滤器主要用于过滤选取对象。当需要在比较复杂的图形中选取某一要素时,通过选择过滤器中某一选项,即可过滤其他像素,选取用户所需要的要素。单击“过滤器”右边的三角按钮,即可打开过滤器的下拉列表




智能:智能像素选取,选取顺序为先选到特征(含实体特征、曲面特征或基准特征),然后再选到此特征的点、线或面。
特征:仅选取实体特征、曲面特征或基准特征(包括基准平面、轴线、曲线、坐标系、
基准点)
几何:仅选取特征的面、曲面组、特征的边或边的端点。
基准:仅选取基准特征,包括基准平面、轴线、曲线、坐标系、基准点。
面组:仅选取面组。
注释:选取注释文字。




二、边、线选择;
在选择多条边、线的时候,大家会发现可以按住Ctrl或者Shift,但是这两种选择有何区别呢,下面我们来一一探讨。
按住Ctrl键进行多选:




按住Shift键进行多选:







目的边、目地曲面的选取

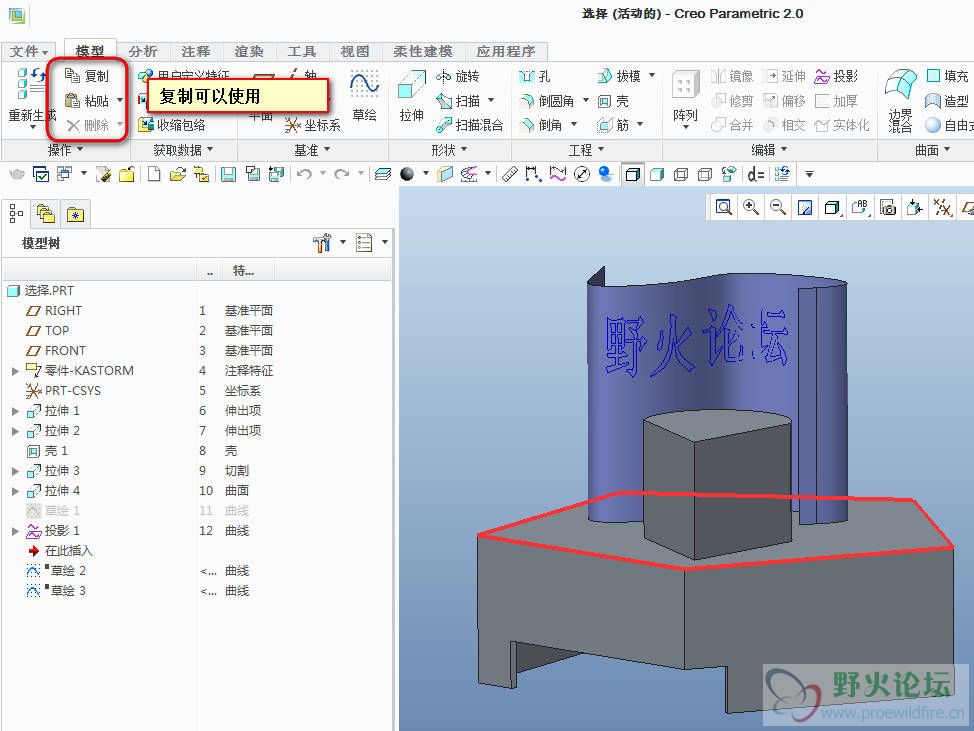

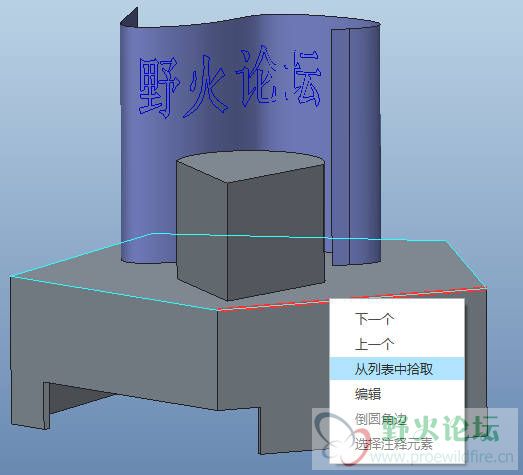

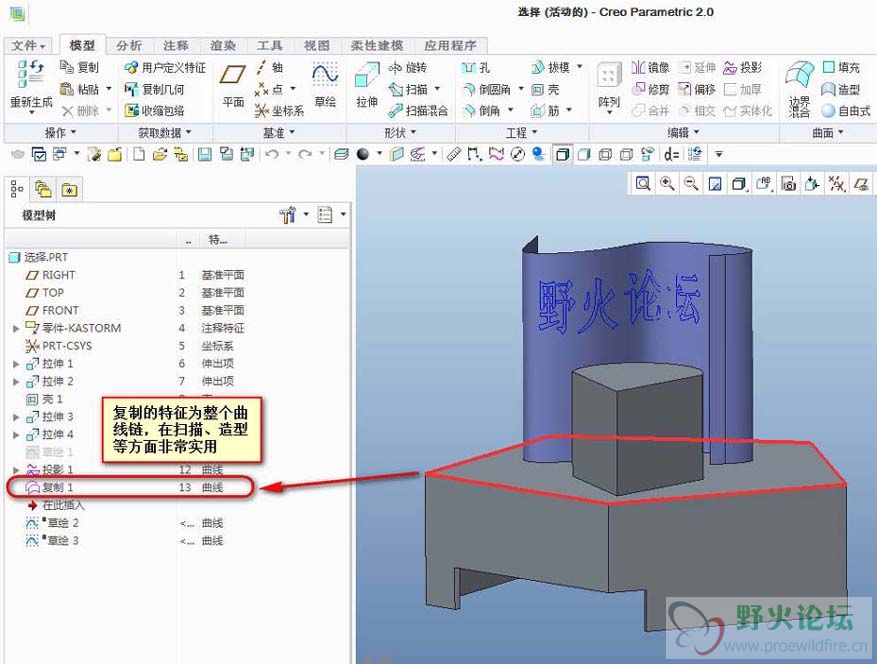

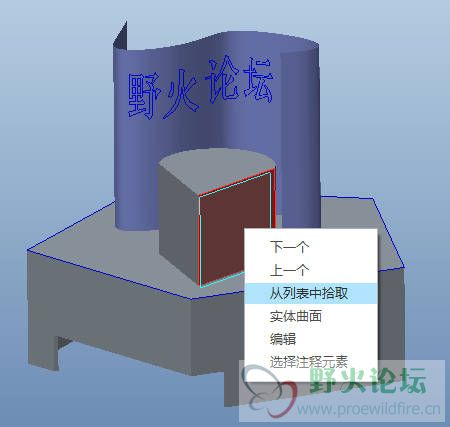

按上图方法,先选取特征的某条边,然后右击鼠标,选择“从列表中拾取”,在弹出菜单中即可选取目的边、链等。








三、普通曲面选择;

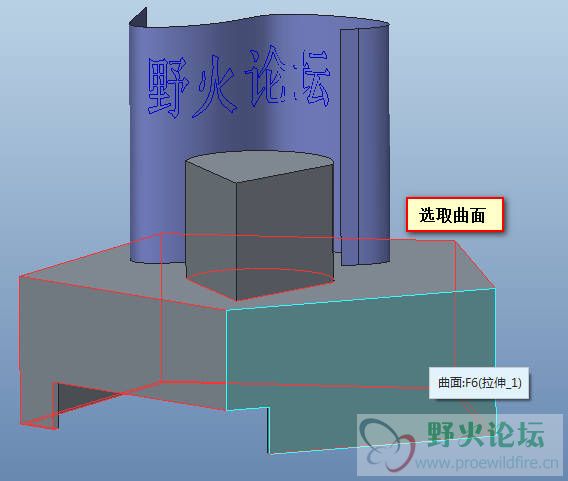

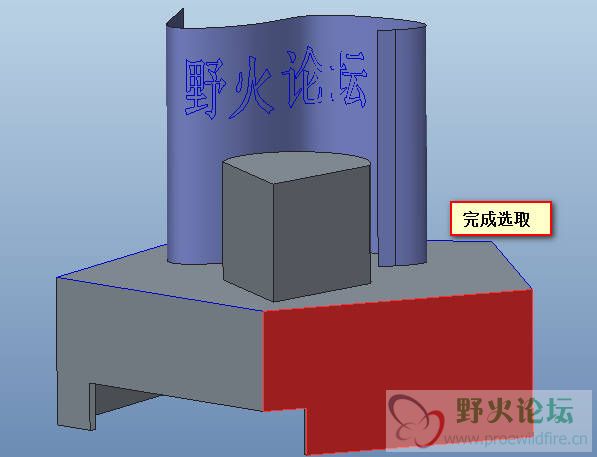

普通曲面选取时,先预选取包含该曲面的特征,然后即可选取需要的曲面











游客,如果您要查看本帖隐藏内容请回复

本帖被以下淘专辑推荐:

86

主题

294

帖子

448

威望

讲师

Rank: 6Rank: 6

积分
1352

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2013-7-22 21:33 | 显示全部楼层
六、目地面选择;
目的曲面是工具所选特征构建曲面,而非用户自行点选产生的曲面,该曲面的妙用,我们下文探讨。

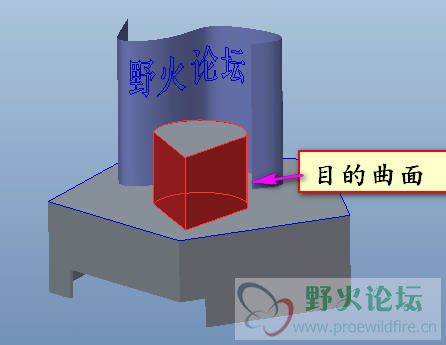

选取如下的目的曲面

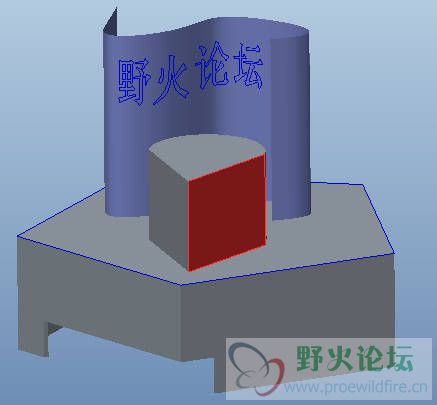

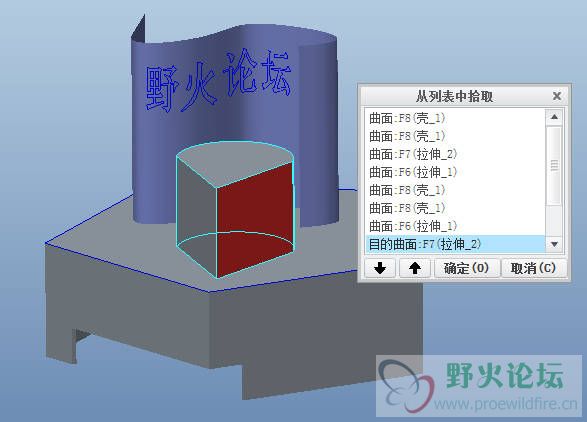

首先选择目的曲面的一个面,然后右击鼠标,在弹出菜单中选择“从列表中选取”,然后选择“目的曲面”即可完成。






运用:

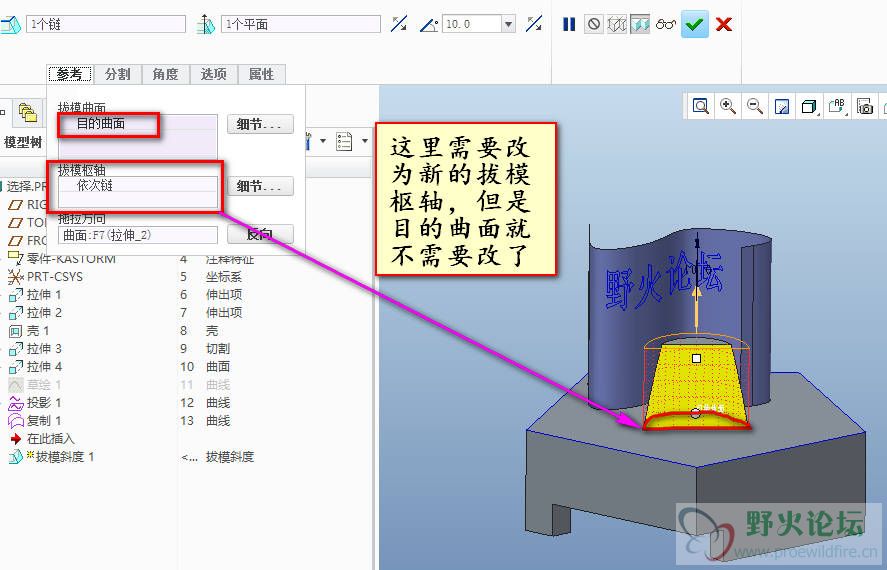

目的曲面的主要作用是,在做设计变更的时候可以顺利的完成,而不依赖特征的形状参数。如下图,采用目的面的方式对该图形进行拔模角度的设计。之后再对该特征的外形进行变更,可以看到拔模角度可以顺利再生,如果采用单一选取的方式则会失败。






七、实体面选择;
选择实体的所有曲面,如下图


选择实体曲面时,先选择实体的某个曲面,然后右击,在弹出菜单中选择实体曲面即可。
