[原创] Creo 2.0 使用“元件界面”装配

  [复制链接]

85

主题

1341

回帖

249

威望

讲师

Rank: 6Rank: 6

积分
2356

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

发表于 2013-7-18 08:58 | 显示全部楼层 |阅读模式
对于装配我们常用的一些有“重复”、骨架“”布局“还有一种大家很少知道的”元件界面“在这里我就阐述一下自己对”元件界面“的应用理解。

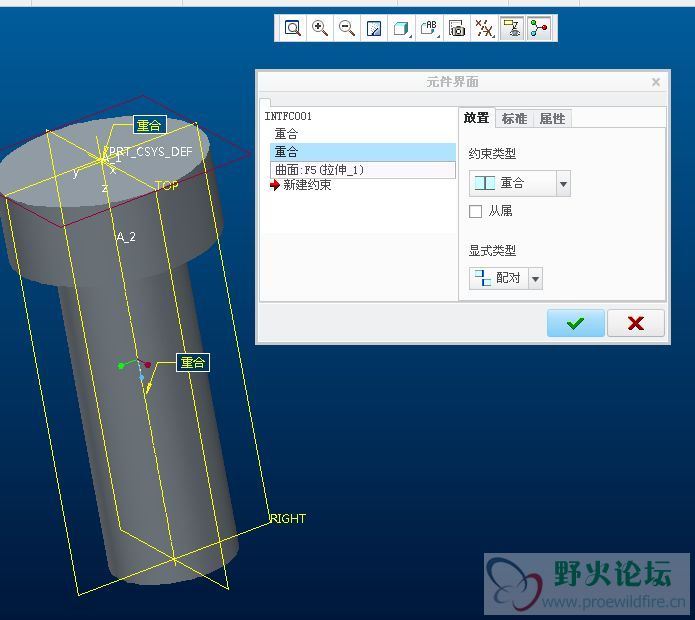

1.第一步首先在待装配元件里面打开”元件界面“命令
这里面要做的就是定义装配时候用到的一些基准或者说是面、线之类。在这里我以螺钉装配为实例,定义装配时候使用的”轴“和”曲面“

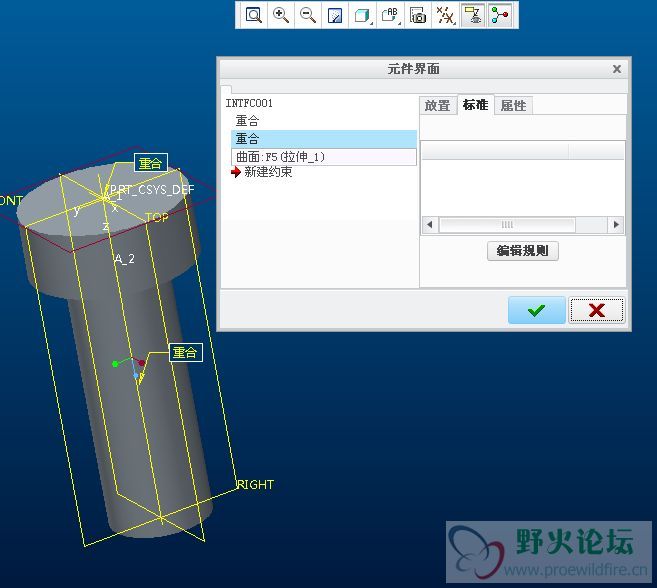

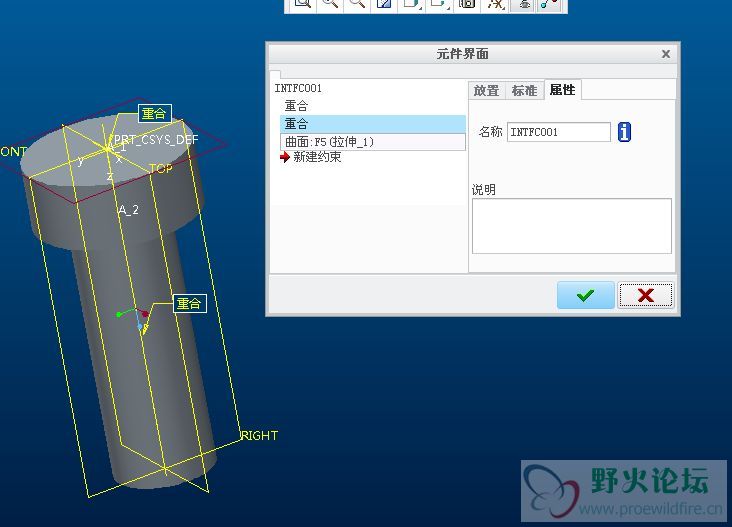

在”元件界面“对话框我们看到上面”标准“选项这个是编辑元件装配的时候使用自动装配用的搜索过滤的功能(与自动放置配合使用的),这个大家可以自己试一下;“属性”就是对这个重新命名了,没有什么好说的了。
2.我们到装配模式下看看效果:

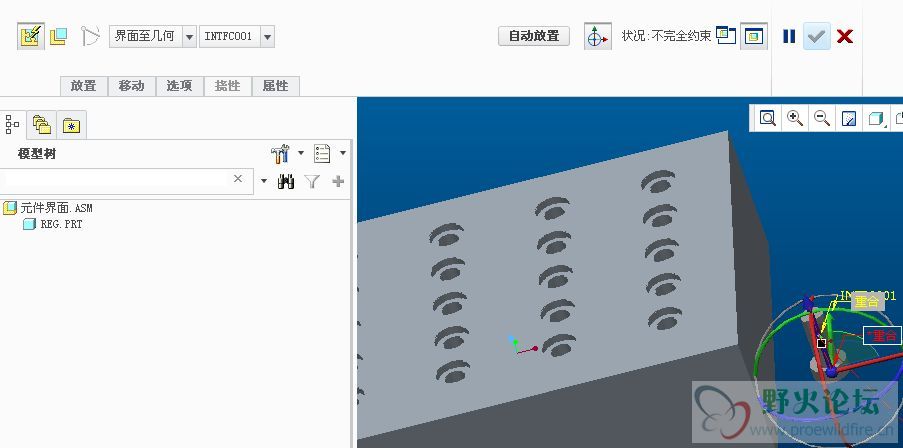

当然我们首先装配好一个元件进来。接着装配我们定义的元件,这是我们看到装配界面变化:
如图 f.jpg

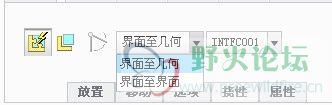

我们看到后面有:
游客,如果您要查看本帖隐藏内容请回复

本帖被以下淘专辑推荐:

86

主题

3257

回帖

683

威望

VIP(贵宾)

老冯

积分
5608

优秀斑竹勋章嘉宾勋章热心助人勋章优秀会员勋章斑竹勋章希望之星勋章原创先锋勋章

发表于 2013-7-18 13:03 | 显示全部楼层

回复 楼主 085304229 的帖子

感谢分享。
补充一点,creo2.0已经有一个新功能替代了你说的这种方法,相同的元件只要装配过一次之后,就会记录元件选取的参照。再次装配该元件时,会自动选取之前装配时选择的参照。
论坛短消息功能不是用来求助的,有问题直接发贴或者跟贴。
我不懂生命的意义,但是知道如何过有意义的生活。
回复 支持 0 反对 1

使用道具 举报

85

主题

1341

回帖

249

威望

讲师

Rank: 6Rank: 6

积分
2356

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2013-7-18 13:51 | 显示全部楼层

回复 2# fjs2008 的帖子

一般只要相同的都会采用重复的做法,但是对于大量的可以采用布局,但是布局我在creo里面找不到添加“基准轴”和“基准面”
http://www.proewildfire.cn/thread-114422-1-1.html
本想用布局做一个,但是基准不会找,不知道怎么样添加,
回复 支持 反对

使用道具 举报

85

主题

1341

回帖

249

威望

讲师

Rank: 6Rank: 6

积分
2356

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2013-7-18 13:52 | 显示全部楼层

回复 2# fjs2008 的帖子

还有一点,这个元件界面对于少量装配式非常方便的因为不需要指定两个元件的装配基准了,尤其对于零件库里面的使用。
回复 支持 反对

使用道具 举报

86

主题

3257

回帖

683

威望

VIP(贵宾)

老冯

积分
5608

优秀斑竹勋章嘉宾勋章热心助人勋章优秀会员勋章斑竹勋章希望之星勋章原创先锋勋章

发表于 2013-7-18 14:04 | 显示全部楼层

回复 4# 085304229 的帖子

你没明白我的意思,并没有说你这个不好用,以前用proe的时候都是这么做的,我是说creo2.0里不用先在元件里设置,装配第二个的时候自动指定基准,效果跟你这个一样的。不信可以去试试。

[ 本帖最后由 fjs2008 于 2013-7-18 14:08 编辑 ]
论坛短消息功能不是用来求助的,有问题直接发贴或者跟贴。
我不懂生命的意义,但是知道如何过有意义的生活。
回复 支持 反对

使用道具 举报

85

主题

1341

回帖

249

威望

讲师

Rank: 6Rank: 6

积分
2356

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2013-7-18 14:49 | 显示全部楼层

回复 5# fjs2008 的帖子

哦,其实一般我都是使用重复的,元件界面定义好,对调用自己零件库里面的元件到装配里使用时很方便的,元件界面里面有自动装配,只是没有写上去,其实用哪里面的自动装配,不如布局快的(只是论坛没有说到这个的使用方法,所以做了一个简单的)

[ 本帖最后由 085304229 于 2013-7-18 14:53 编辑 ]
回复 支持 反对

使用道具 举报

86

主题

3257

回帖

683

威望

VIP(贵宾)

老冯

积分
5608

优秀斑竹勋章嘉宾勋章热心助人勋章优秀会员勋章斑竹勋章希望之星勋章原创先锋勋章

发表于 2013-7-18 14:59 | 显示全部楼层
大家一起学习,取长补短。
论坛里面好多好资料就是没时间去学。
论坛短消息功能不是用来求助的,有问题直接发贴或者跟贴。
我不懂生命的意义,但是知道如何过有意义的生活。
回复 支持 反对

使用道具 举报

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2013-7-18 21:35 | 显示全部楼层
挺好的内容,教程做的也整齐漂亮,加入精华,奖励10元,支付宝账户发来下,另外下载站账号也发给我
努力,认真解答网友的每一个问题,共同学习,一起进步!  请勿发论坛消息求助。
回复 支持 反对

使用道具 举报

41

主题

547

回帖

67

威望

高工

Aurora

Rank: 4

积分
879

热心助人勋章希望之星勋章

发表于 2013-7-18 21:45 | 显示全部楼层
这个方法确实只能在一定条件下比较好,使用界面装配我也有试过,但是多个方向装配的时候需要调整方向,这个对界面来说比较繁琐,所以现在一般我都是用重复的了,需要调整的就直接选骨架参照或者参数关联。有规律的就直接阵列了。
当然,多交流才能知道哪些不足和哪些更好,,欢迎多多交流。。
回复 支持 反对

使用道具 举报

6

主题

313

回帖

1

威望

实习生

Rank: 1

积分
363
发表于 2013-7-18 21:54 | 显示全部楼层
谢谢分享!
