低温液体泵装配图，请批评指正

dapengniao · 发表于 2013-7-1 10:29

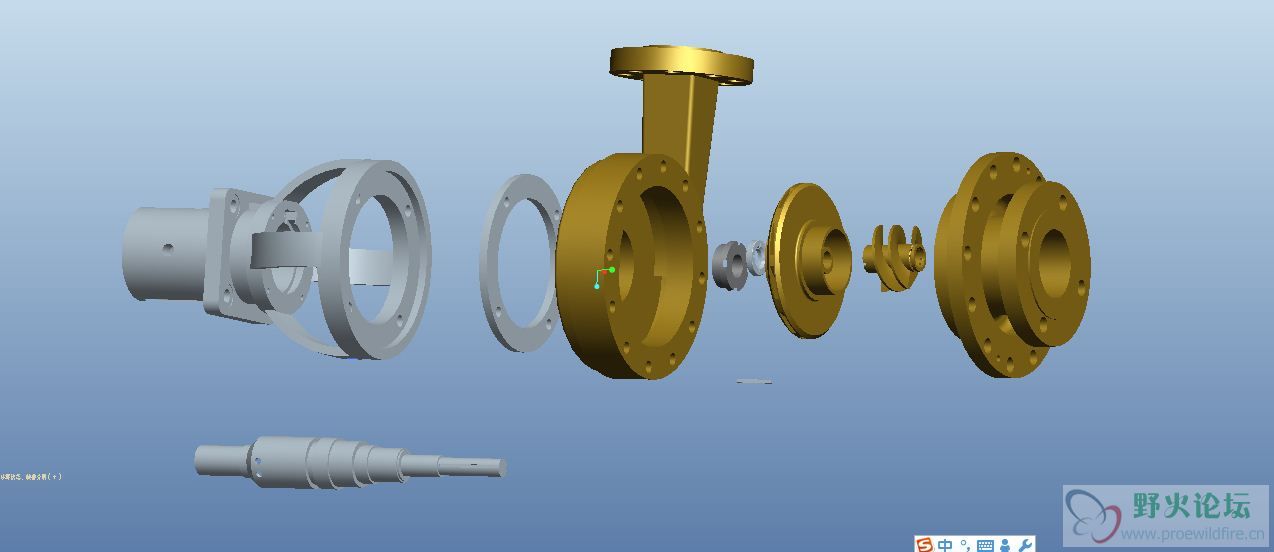

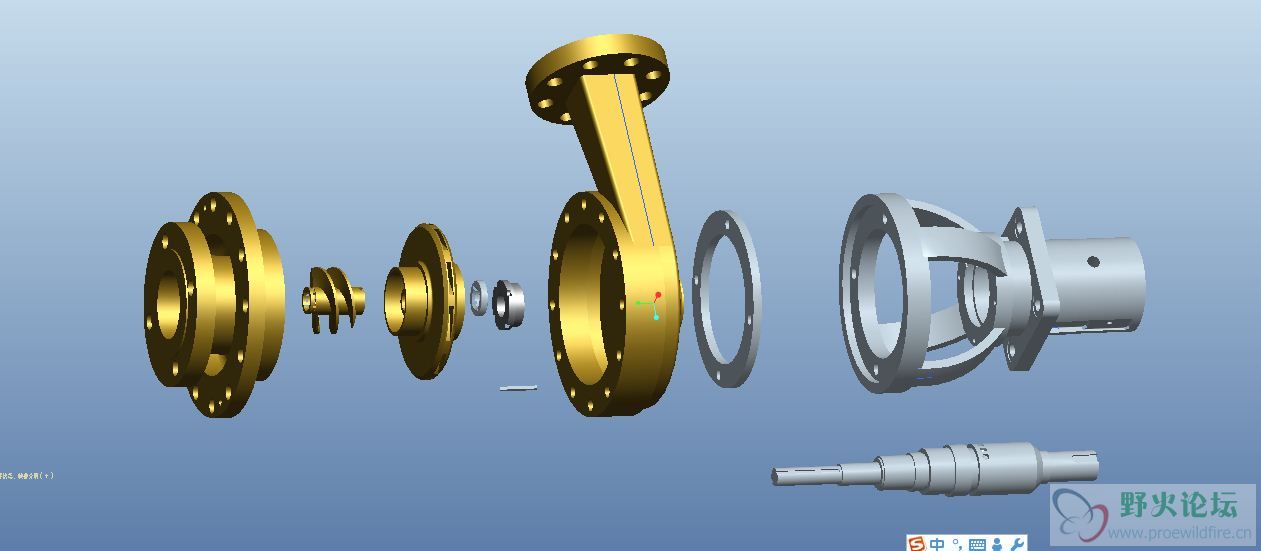

低温液体泵装配图，请批评指正

[ 本帖最后由 dapengniao 于 2013-7-1 10:40 编辑 ]

lj810226792 · 发表于 2013-7-1 11:58

我想知道你的轴座的4条筋阵列前用什么命令做的，我用混合扫描两个端头不会延伸到你的效果?

BoYa_DIY · 发表于 2013-7-1 12:07

画得不错

建议将 PRT 模型文件一起发上来, 只发个 ASM 装配文件,别人是看不到内容的


[ 本帖最后由 BoYa_DIY 于 2013-7-1 12:08 编辑 ]

孤独源于恋 · 发表于 2013-7-1 15:44

额，还少点东西吧

lj810226792 · 发表于 2013-7-1 21:02

下载了都看不到，传的什么文件

dapengniao · 发表于 2013-7-2 16:11

原帖由 lj810226792 于 2013-7-1 11:58 发表
我想知道你的轴座的4条筋阵列前用什么命令做的，我用混合扫描两个端头不会延伸到你的效果?

使用混合扫描的命令画与连接组件相切的圆弧作为扫描轨迹，然后在扫描轨迹两端画与连接组件边线重合的截面，打勾后有个延伸的命令，延伸适当的长度即可。给你发送源文件。

陈彭大圣 · 发表于 2013-7-6 13:55

好东东，就是要分享。
