这样图纸要怎么建模？没研究明白呢。

x1a0jvn · 发表于 2013-6-29 17:26

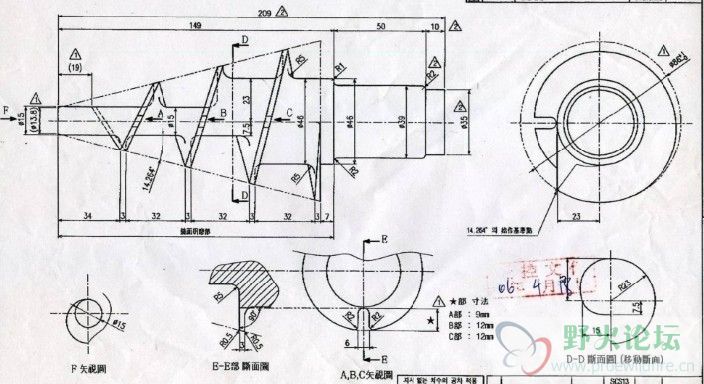

看到这样一张图纸，不知道怎么建模，大侠们建个模学习下。D-D截面（渐开线部分）尺寸是7.5、15、23、R23。

[ 本帖最后由 x1a0jvn 于 2013-7-2 09:32 编辑 ]

gorson · 发表于 2013-6-29 20:51

顶起来,学习一下

BoYa_DIY · 发表于 2013-6-29 21:47

这个锥形螺杆是变螺距的

[ 本帖最后由 BoYa_DIY 于 2013-6-30 07:54 编辑 ]

猫之声 · 发表于 2013-6-29 23:56

尝试绘制不怎么成功

jxmwhpzn · 发表于 2013-6-30 13:05

只要你能看懂d-d移动断面、直径46的轴、直径15的轴的关系就很简单了
先画出三段组合轴，再螺旋，再剪切掉多余的部分
发挥你想象力吧，看懂2d图更重要

zhende · 发表于 2013-6-30 15:21

有没有清新点的图啊！

BoYa_DIY · 发表于 2013-6-30 19:47

所言极是

D-D的渐开线尺寸标的不是太清楚

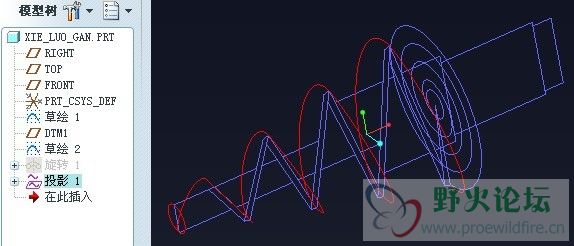

我做得比较笨, 按主视图的尺寸在坐视图上找出相对应的点,然后画出渐开线,再投影到斜锥曲面上得到螺旋线
.

[ 本帖最后由 BoYa_DIY 于 2013-6-30 19:58 编辑 ]

x1a0jvn · 发表于 2013-7-2 09:31

渐开线部分尺寸是7.5、15、23、R23。主要是轴的部分不知道怎么弄，渐开线也不会，看样子还是要多做练习啊

bannong · 发表于 2013-7-2 10:09

渐开线可以用公式的吧，可惜俺数学实在不咋的不知道公式

woshishyi · 发表于 2013-7-4 14:36

这个比较难啊
