这个模型 怎么整啊 ！ 找了好久 没整明白

wanlirn

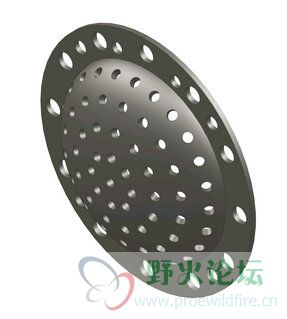

这是我以前用sw画的！ proe  怎么整啊
球面孔  要求孔轴线 与球中心重合的
按生产工艺来就是  一圆平板  钻完孔  到油压机用模具压出来那个球面的 平板与球面有点过渡圆角的 我没画 不知道 说明白了吗


[ 本帖最后由 wanlirn 于 2013-5-30 23:57 编辑 ]

伊人魅力

用拉伸、旋转、整列就能搞定的

陆地飞行

实际生产中钻完孔再拉伸，孔不变形吗？

[ 本帖最后由 陆地飞行 于 2013-5-31 10:22 编辑 ]

陆地飞行

刚才按LZ的意思试做了一个，图片就不上了，简述如下：
1.先制作整体零件，含球面；
2.在零件垂直于零件的平面上做一条草绘线，线穿过球面圆心，并终止于外球面；
3.设置草绘线终止点为点；
4.做辅助面，穿过该点，并与刚才的草绘线法向；
5.在该辅助面上生成孔；
6.轴阵列。
上述可能比较麻烦，算是抛砖引玉吧，肯定有更好更快的方法。

[ 本帖最后由 陆地飞行 于 2013-5-31 10:28 编辑 ]

minpoint

球面是最后冲压成型的，建议用钣金画，这样那些圆孔的变形就比较真实。

wanlirn

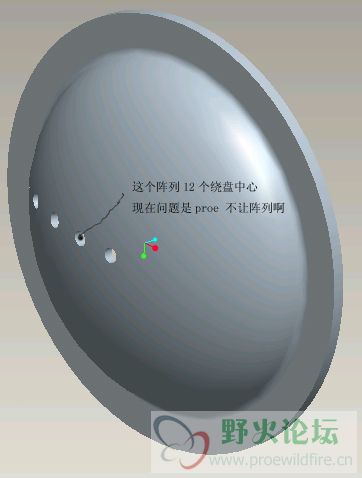

阵列后的对像  不能再进行阵列了  还想用sw的方法做 但行不通  prt在附件里  高手帮看看
（盘边厚度 给错了 应该是6）

[ 本帖最后由 wanlirn 于 2013-5-31 14:47 编辑 ]

327987217

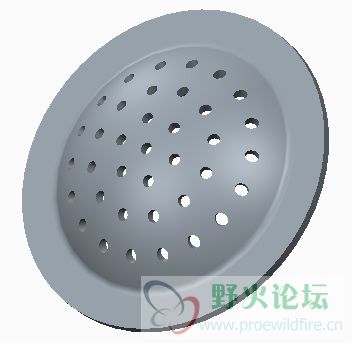

我做了下，是下面这种效果，应该能满足楼主的要求，尺寸就没按楼主的来了，楼主可以自己改。

wanlirn

原帖由 327987217 于 2013-5-31 20:03 发表
我做了下，是下面这种效果，应该能满足楼主的要求，尺寸就没按楼主的来了，楼主可以自己改。

谢谢啊

minpoint

用钣金成形做的，如需要，可上prt

qflys6259

好好好好
