画工程图的一些问题

过江龙

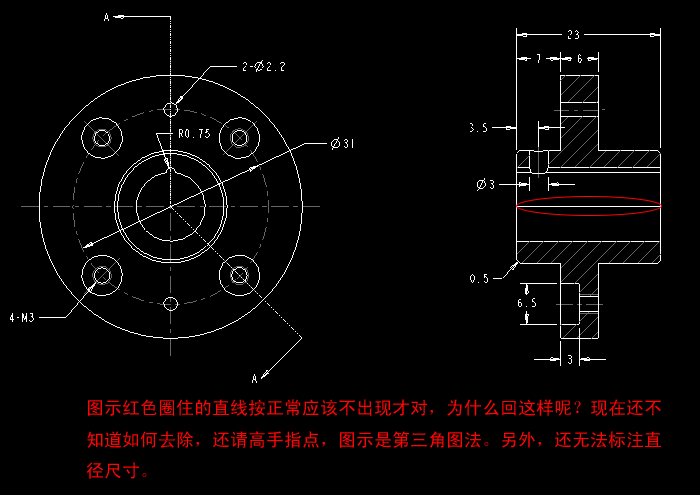

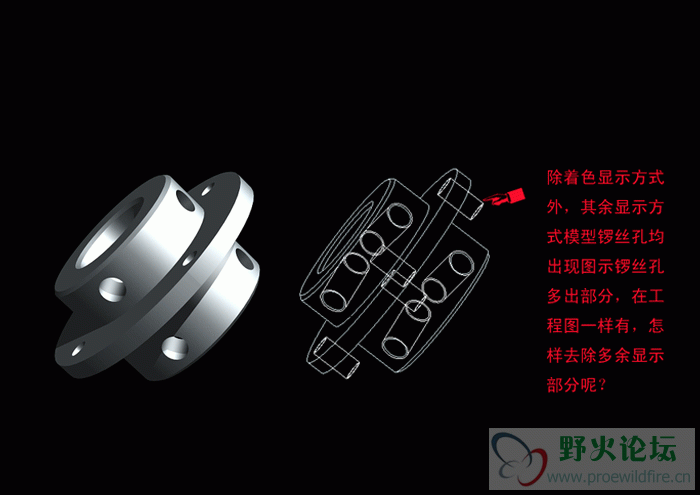

近日在学工程图，但却遇到不少问题，有些通过在网上潜水学习解决了，但有一些仍未解决，以下图片提到的问题恳请高手帮助指点，谢谢！

31358302

1、你在做螺纹时的深度选择不对
2、螺纹的显示问题请看置顶帖，工程图配置文件常用选项

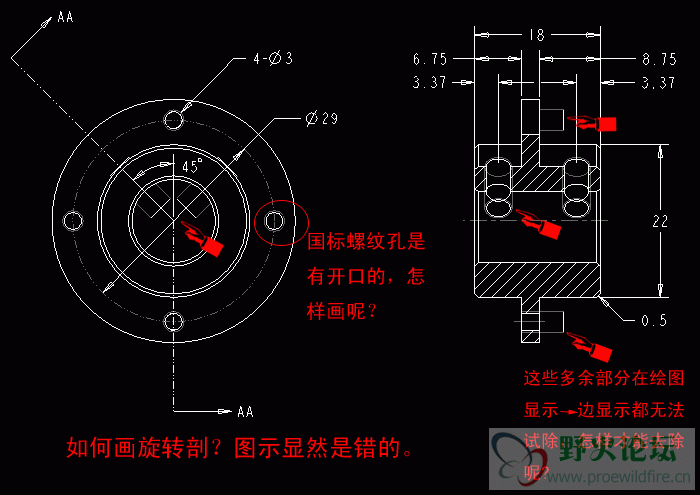

3、旋转剖论坛有教程，先找找
   注意全部展开与全部对齐
4、螺纹拭除，通过显示、拭除也可以实现

[ 本帖最后由 31358302 于 2008-9-11 19:31 编辑 ]

过江龙

谢谢您!我试试看,我在近期学工程图期间在网上翻了不少您发的文章,觉得很好,对我有很大帮助,再次谢谢您热心解答!

yeshenheok

新手不会发帖..在这跟风一下,请大家帮个忙个..我要在工程图中从RIGHT或都FRONT面剖开.不管怎么剖都说剖面中止.不管是在3D中做好剖面在工程图就是说中止,.只有在DTM1面中可行.不过只要删去灯上的陈列就可以剖开,.大家帮个忙吧.如下图.陈列是绕轴陈列成36份的.

31358302

初看你的模型不应该有这样的问题
只是不好判断，方便的话传个prt上来看看

过江龙

我将螺丝孔深度改了,但仍有些问题不太明白,请帮忙看看,谢谢!

31358302

你所说的直径不能标注是什么意思
中间的实线
工程图配置文件*.dtl
show_total_unfold_seam　no

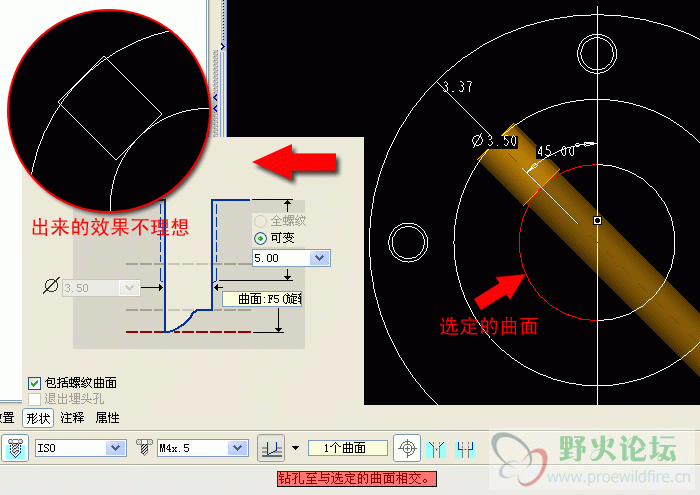

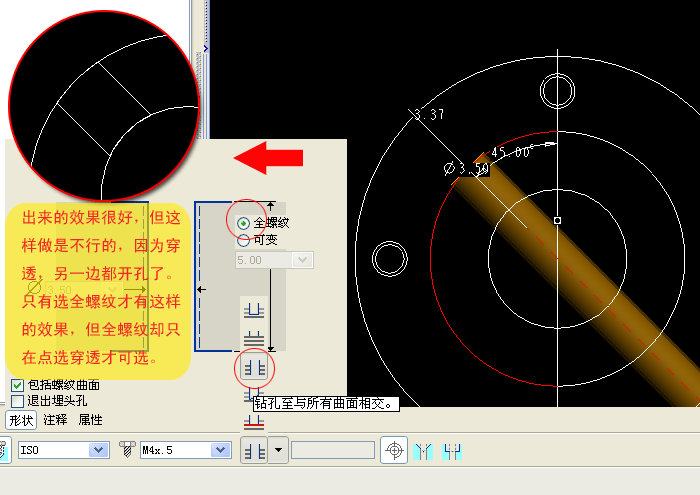

径向的螺纹问题，你如果想做得漂亮点的话，可以做螺孔特征时新建一个平面
做了个简单的prt，具体你看看
有问题再跟帖

[ 本帖最后由 31358302 于 2008-9-12 19:46 编辑 ]

过江龙

[quote]原帖由 31358302 于 2008-9-12 19:44 发表
你所说的直径不能标注是什么意思
中间的实线
工程图配置文件*.dtl
show_total_unfold_seam　no
在您回贴指导下,我提到的一些问题也大部分解决了,工程图配置文件设置原来比较重要,您发的"工程图配置文件*.dtl常用选项及使用详解''这篇好文章其实已提到,都怪自己没好好学.我提到的不能手工标注尺寸的问题如下,我还没法解决,请指点.另外,我将改好的工程图配置文件改好后直接放在D盘下,并在config.pro文件中设置选项drawing_setup_file值指定这工程图配置文件,但退出后再打开又回复原默认的工程图配置文件,奇怪,不知怎么回事.我现在又用回2.0版,故还没法打开您上传的文件.

31358302

1、工程图配置文件是和工程图绑定在一起的，config.pro中的那个选项，只对新建的工程图有效。（如果不是这样，工程图就全乱套了），也就是说已做好的工程图的配置文件是不会因为那个选项而改变的。已做好的工程图更改配置文件，只有手动加载才可以，在工程图屏幕右键——属性——绘图选项——在打开的选项窗口最上面一行，点打开，打开你的配置文件*.dtl，再点应用，确定就可以了。

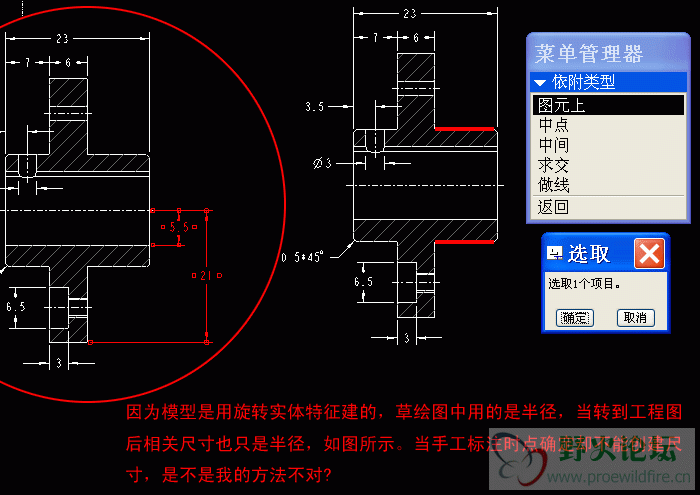

2、你说的直径不能标注问题
分两方面看，一是你的内孔直径，因为你用的是旋转展开剖面，所以视图中显示上边线并不是内孔（半径5.5）的边线而是内孔一小槽的边线，所以不是直径，当然标不出来。二是大圆的直径（半径21），标不出来可能是你的图有问题，也和一类似边线不对。因为你没有传文件上来所以不好判断。

其实如果在侧视图上标不出直径，可以换一种思路，先在正视图（正面为圆）上面标出直径，将直径尺寸点红右键——将项目移动到视图，选择侧视图就可以了。

[ 本帖最后由 31358302 于 2008-9-15 20:29 编辑 ]
