半径及倒角的标注

huqy168

你的是多少版本的,4.0,M010好象没有这功能,能否做个图片看看

野火

做倒角的时候选择 45Xd

ccfly

我用的proe4.0 M040,按楼上作法确实能行,但能不能在配置文件中通过配置实现,因为每次改,比较麻烦.

31358302

帖子合并后有点乱，作一下补充和整理，以方便看帖
楼主想解决的问题有两个
1、倒角标注，自动显示的尺寸标注方式为dx45°
2、半径标注，标注时为水平放置文字

半径标注，我还没有发现可以自动水平放置文字的方法，包括直接显示或者手动标注
直径却可以
下面主要讲讲倒角的标注方式
倒角标注方式，直接显示尺寸的话，受config.pro中一个选项的控制
chamfer_45deg_dim_text  值有3个选项，分别是asme/ansi（缺省）、iso/din、jis
这三种选项在工程图中直接显示尺寸时倒角样式（工程图中双击尺寸出现的对话框中）是不一样的

经测试，3.0m120

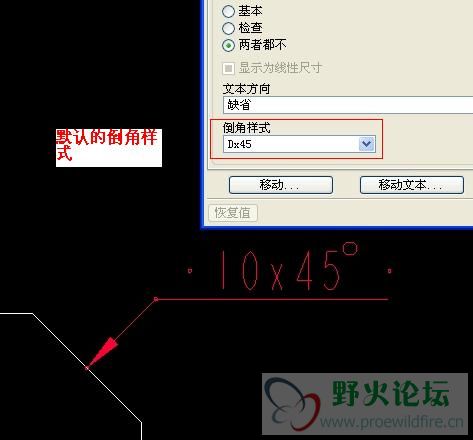

做倒角特征时，如图01，选择DXD
不管chamfer_45deg_dim_text  设为哪一项
在工程图中显示尺寸均为 D

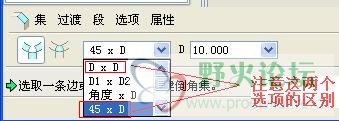

做倒角特征时，如图02，选择45XD


受chamfer_45deg_dim_text  影响

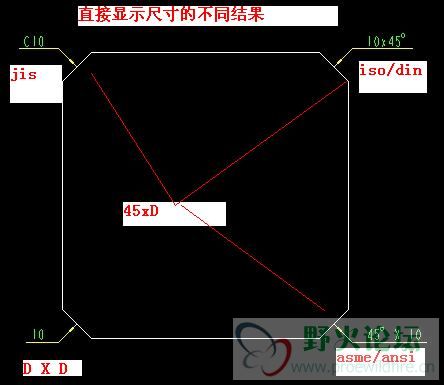

3种情况如图所示，注意它们的倒角样式是自动相应的会作出改变
图03是，45XD倒角， iso/din的倒角样式dx45
类似的，jis，倒角样式为cd

ccfly

config.pro:chamfer_45deg_dim_text iso/din
config.pro:default_chamfer_scheme 45xd (隐藏参数)
在孤峰论坛上找到的,与大家分享
