螺杆转子，怎样使端面图形沿中心轴旋转并平移

xkxk · 发表于 2013-4-13 11:20

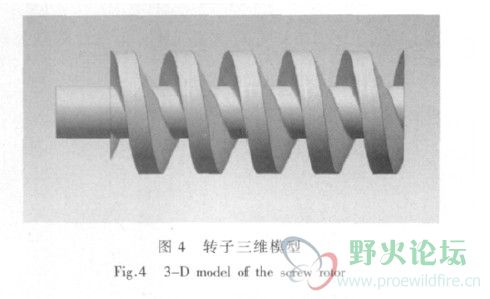

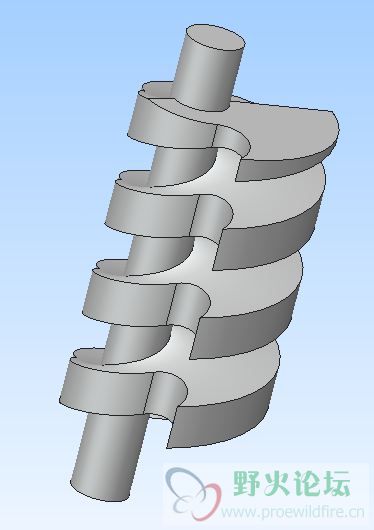

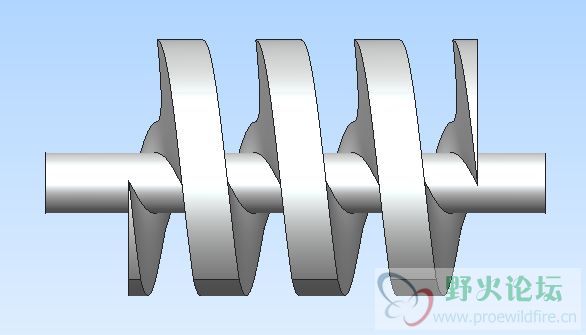

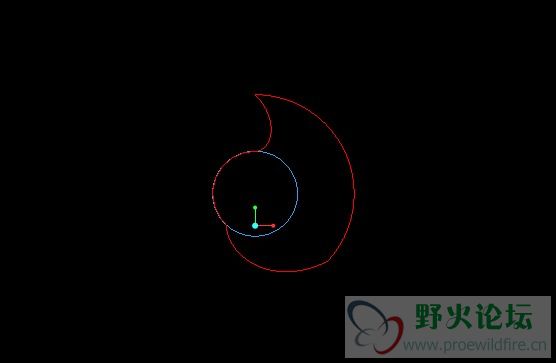

已知转子的端面型线和螺旋线，怎样使端面图形沿中心轴旋转并平移，得到转子模型，我试了变截面扫描，结果发现出来的模型不是转子模型，型面自身不绕轴旋转啊！！！见图，已知端面型线和螺旋线以及预期达到的效果，求大神们指点啊！！！

xkxk · 发表于 2013-4-13 11:23

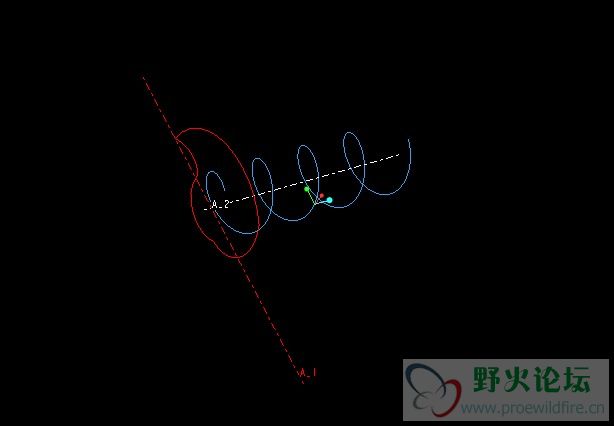

端面型线和螺旋线都是通过方程建立的，现在附上.prt 文件！！！

hhl1984 · 发表于 2013-4-13 11:38

看不懂方程

xkxk · 发表于 2013-4-13 11:47

现在关键问题是怎么扫描出螺杆来啊~~~~

hepeiyou · 发表于 2013-4-13 13:28

按你的理解方式应该没人做得出来吧。

hc_yml · 发表于 2013-4-13 13:42

hepeiyou · 发表于 2013-4-13 16:38

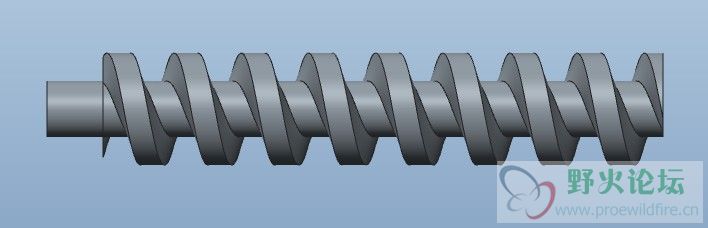

按图片画的大概样子

zjjzzg · 发表于 2013-4-13 17:56

楼上画的挺好的，但是楼主的图片上叶轮的左侧边是凹陷进去，右侧边是凸出的。呵呵，你得修改下扫描截面的草绘才行

xkxk · 发表于 2013-4-13 20:49

我在solidworks里面直接扫描就能画出螺杆的形状，但是我觉的proe里面应该也可以啊，要不的话，那proe生产模型的机制还需要很大的改进啊

xkxk · 发表于 2013-4-13 21:16

请问这是怎么做出来的？
