请问这个图怎么画啊？求指点！谢谢！

ganglaide · 发表于 2013-4-2 10:32

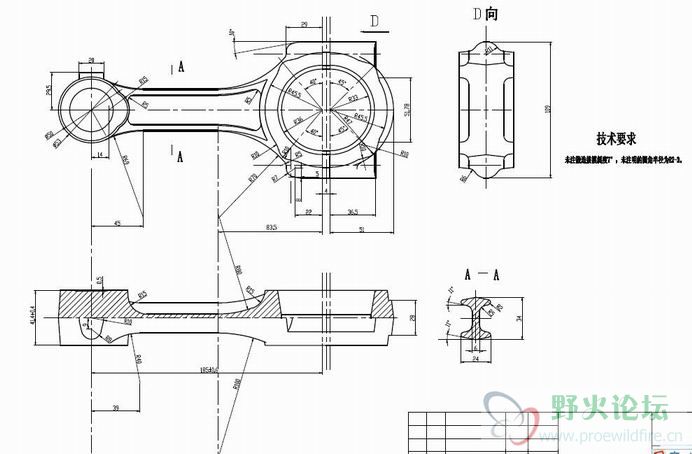

请问这个图怎么画啊？新手，半天没画出来，帮我画画，求指点！谢谢！下面的zip文件就是cad图纸！

各位老大们帮帮忙吧！谢谢

[ 本帖最后由 ganglaide 于 2013-4-3 13:38 编辑 ]

xuhu1024 · 发表于 2013-4-2 10:45

说难听点除非有CAD档

ganglaide · 发表于 2013-4-2 11:42

CAD文件补发了，跪求大神指点！

伪君子的掘墓人 · 发表于 2013-4-2 12:14

有一个《引擎连杆设计》的視频教程，发布于2008-07-15，是Pro/E 2.0 版本的，文件数据量为41MB，因该視频是外网的免费资源（历年来已经被下载746次），不宜在此转告链接，而且文件太大，不便在此上传，请你自己按 “ 引擎连杆设计 ” 去搜索下载吧！

qazasa · 发表于 2013-4-2 12:54

有本学习书上好像讲过的。活塞连杆建模。

ganglaide · 发表于 2013-4-2 16:40

主要是中间那个R100的那个弧不知道怎么弄过去

BoYa_DIY · 发表于 2013-4-2 16:59

稍花点工夫,应该不很难画的,楼主可以先试试,遇到具体问题再发帖求助.

ganglaide · 发表于 2013-4-2 17:19

嗯，我正在慢慢画

xuhu1024 · 发表于 2013-4-2 17:20

这种图把截图多导入到PROE里去结合截面就很简单的了
这些东西不是干这行做咯也没啥意思

ganglaide · 发表于 2013-4-3 11:41

我是新手，画的很乱，杆部那个R200的弧是怎么弄上去的，还有就是我画的比较乱，跪求大神们指点，谢谢！
