如何画手柄？

xlj.325 · 发表于 2008-9-9 21:07

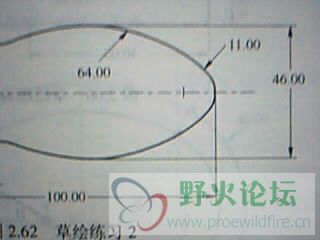

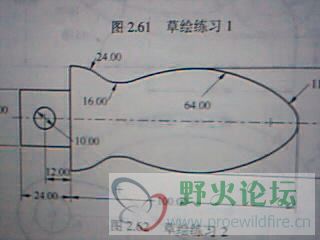

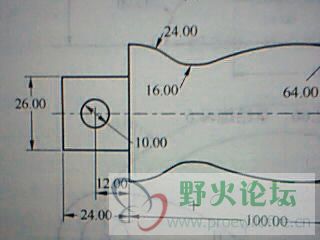

感觉这手柄很难画。

我是在草绘里不会画，我3D就更不行了，还没教。是平面图啊，R24和R16这两段弧不会画，R64到是可以画。我用的是PROE野火4.0。

[ 本帖最后由 xlj.325 于 2008-9-9 22:01 编辑 ]

huqy168 · 发表于 2008-9-9 21:17

不知你说的是在工程图中还是在三D模型中,象图中的手柄,它的难点只是一个相切的问题,其它都比较简单的,你多练习一下就会了

xlj.325 · 发表于 2008-9-9 21:18

大家最好也把画图过程用图片传上了，或着说的尽量详细点，我用的是PROE4.0野火版。

xlj.325 · 发表于 2008-9-9 21:20

是在草绘里。

野火 · 发表于 2008-9-9 21:37

貌似旋转就差不多了吧

xlj.325 · 发表于 2008-9-9 21:40

不是啊，我R24和R16这两段弧不会画，R64到是可以画。

abcdef555 · 发表于 2008-9-9 21:54

精心草绘－旋转，打孔，OK！

huqy168 · 发表于 2008-9-9 23:11

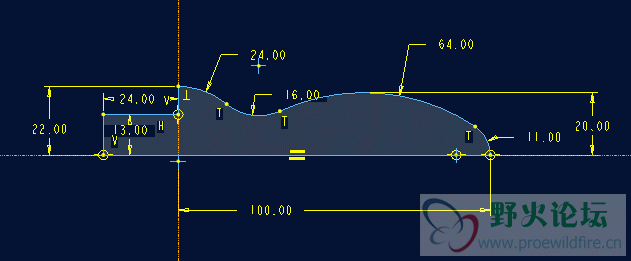

前面应该小一个尺寸,我画了一下,你看看吧

我用的是PROE4.0 M010版

[ 本帖最后由 huqy168 于 2008-9-10 22:11 编辑 ]

xlj.325 · 发表于 2008-9-10 15:22

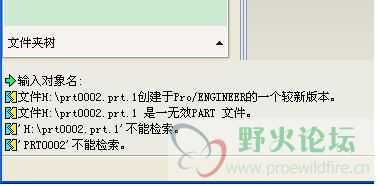

huqy168画的我打不开啊。

daivone · 发表于 2008-9-10 19:33

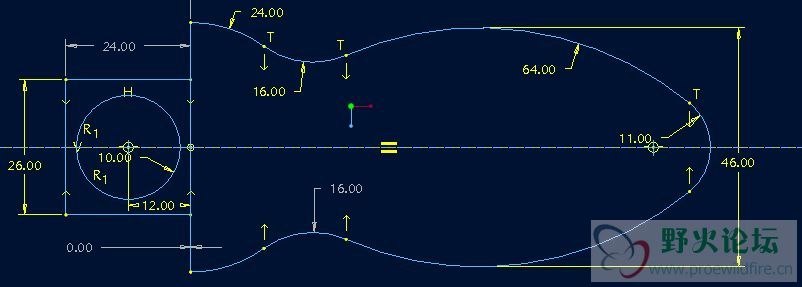

是这样的吗?
