螺纹画法明细

yhxjy1314 · 发表于 2008-9-7 13:05

我在导入林清安的螺纹标准件查看”螺纹扫描”-“编辑定义”-“截面”时，里面的0.6062175尺寸是怎么得来的？为什么三角形左边的顶点不和两条辅助线的交点对齐呢？那位高手能帮忙解决一下，先谢啦！

daivone · 发表于 2008-9-7 13:15

用约束共线，就可以解决左边的顶点与与两条线的交点不共点的问题了，你说的那个尺寸应该是系统里面的一个弱尺寸吧

[ 本帖最后由 daivone 于 2008-9-7 13:17 编辑 ]

野火 · 发表于 2008-9-7 13:20

你把 0.6062175 改成 2 或别的数值试下就知道你的问题在哪里了

daivone · 发表于 2008-9-7 13:22

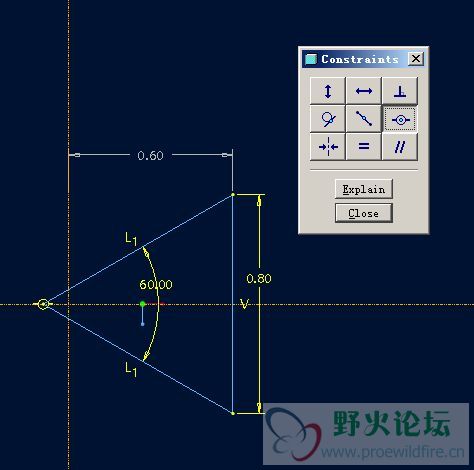

如图

yhxjy1314 · 发表于 2008-9-8 09:03

谢谢各位热心回答我的疑问，但我还是不明白，在话螺纹时截面具体是怎么画的，像上面偏移的0.606157那尺寸是怎么算的，那尺寸很可能是系统算出来的，那么画的时候就是靠目测的了，画一个大概的位置就可以了吗？

yhxjy1314 · 发表于 2008-9-8 09:04

哦，对不起，上面的尺寸是0.6062175

hao8709 · 发表于 2008-9-8 09:14

提示: 作者被禁止或删除内容自动屏蔽

daivone · 发表于 2008-9-8 10:31

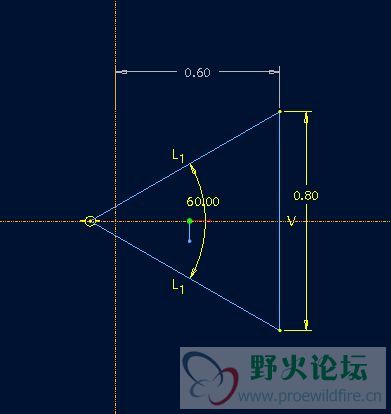

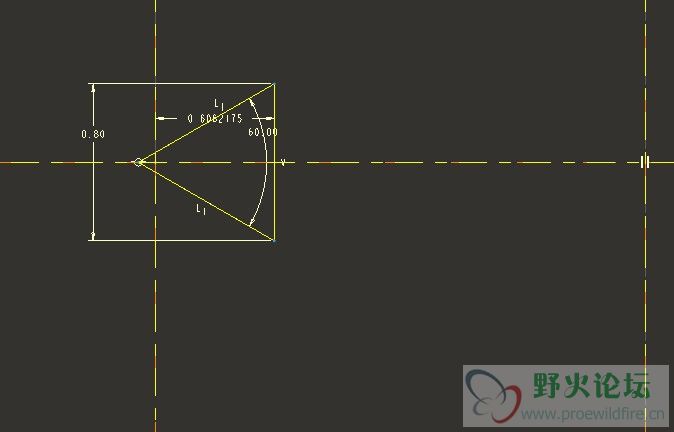

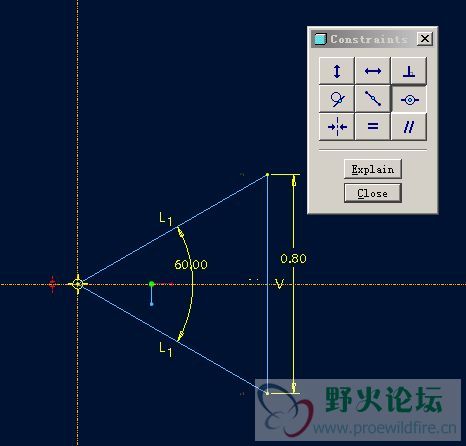

那个弱尺寸你不用管它的,当你用另一个尺寸去约束后那个弱尺寸就会自动消失,看我上面的那个图就明白,开始的两个是没有约束截面左边的顶点共线,有弱尺寸0.6存在,当到第三张图的时候,约束左边的顶点共线后,弱尺寸0.6就没有了

yhxjy1314 · 发表于 2008-9-8 21:30

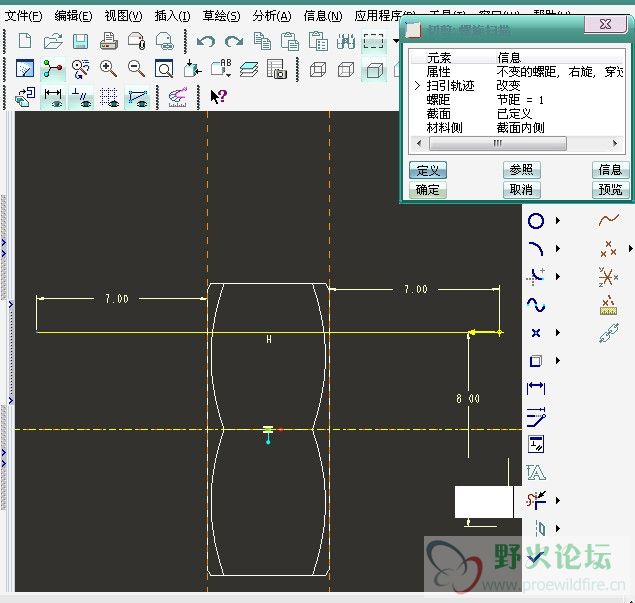

下面的图片是林清安标准零件库里的[localimg=400,281]1[/localimg][localimg=316,300]2[/localimg][localimg=308,300]3[/localimg]我就是搞不懂画圈的那里，三角形那点为什么不和两条辅助线交点相交？是不是画剪切螺旋扫描时需要留一点余量

yhxjy1314 · 发表于 2008-9-8 21:32

零件库里的
