大家看看我附件的图，比较难搞

sunjimmy

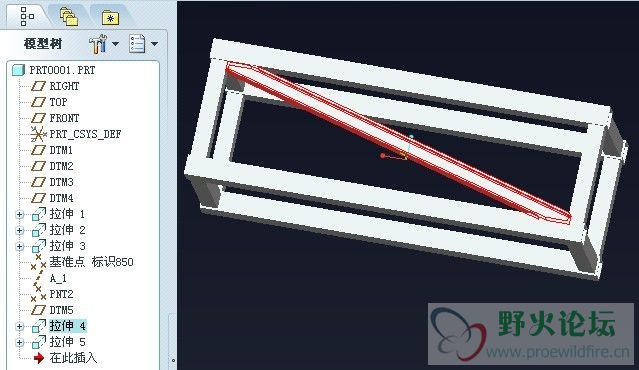

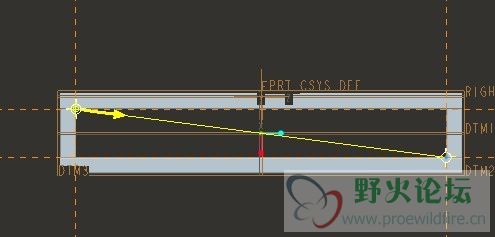

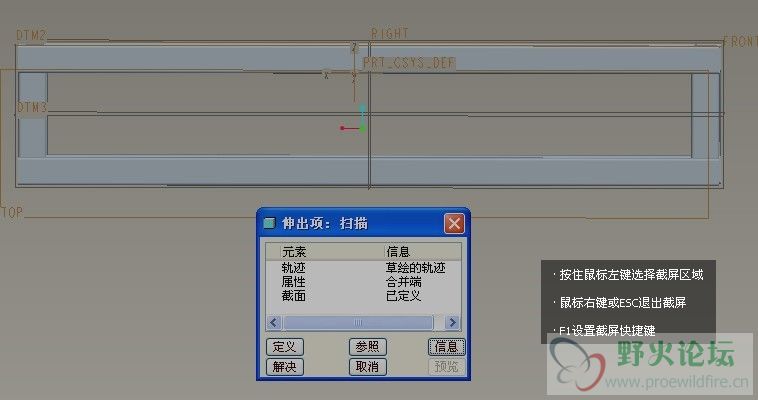

我要在上图中框架中间中间创建一条加强方管（边长40，框架都是80边长的方管）（对角线的），然后我便以顶面的平面创建了一条扫描线（对角线），然后扫描的我的方形轮廓（边长40），我的截面位置是在80的边长的中心位置，然后选择了合并端点，就出现上图中的情况（相交特征了） ，创建不了，但选择自由端点就会伸到我框架里面的（你们知道的），
最后的那个图是自由端点，但是进入里面去了，我不想让它相交，请解决

[ 本帖最后由 sunjimmy 于 2012-12-21 14:00 编辑 ]

thumbs

草绘时参考长方形内侧,去除多余的边角

把你的文件发上来看看

[ 本帖最后由 thumbs 于 2012-12-21 13:31 编辑 ]

sunjimmy

这上面不准发PRT格式的
，你加我QQ吧：1134200973

sunjimmy

这上面不准发PRT格式的
，你加我QQ吧：1134200973

sunjimmy

我要在上图中框架中间中间创建一条加强方管（边长40，框架都是80边长的方管）（对角线的），然后我便以顶面的平面创建了一条扫描线（对角线），然后扫描的我的方形轮廓（边长40），我的截面位置是在80的边长的中心位置，然后选择了合并端点，就出现上图中的情况（相交特征了） ，创建不了，但选择自由端点就会伸到我框架里面的（你们知道的），
最后的那个图是自由端点，但是进入里面去了，我不想让它相交，请解决

陆地飞行

原帖由 thumbs 于 2012-12-21 13:28 发表
草绘时参考长方形内侧,去除多余的边角

把你的文件发上来看看

二楼说的方法可以，参考内框边界，草绘你要的形状，生成实体再转成管。
另外的方法可以先生成管零件，装配后参考切除不要的部分。

sunjimmy

我就是参照内框的

陆地飞行

你是不是要作中间一根斜放的方管啊？如果是，不用扫描啊，直接在你图示的面上草绘方管的装配的投影外廓就可以。扫描很难处理尖角，最后还是要切掉。

sunjimmy

不是很懂你的意思

BoYa_DIY

用 WinRAR 压缩成 rar 格式再上传啊

没有图纸,按你的图片大致画了个,不知道是否是你想要的效果




参考  版本 5.0 (M100)   abcd.prt.rar (207.65 KB, 下载次数: 4)

2012-12-21 20:06 上传

点击文件名下载附件

[ 本帖最后由 BoYa_DIY 于 2012-12-21 20:06 编辑 ]
