麻花钻头的画法

CZP888 · 发表于 2012-12-19 17:46

购买主题 已有 50 人购买 本主题需向作者支付 2 金钱 才能浏览

CZP888 · 发表于 2012-12-19 17:48

呵，第一次上传不太会

[ 本帖最后由 CZP888 于 2012-12-19 23:09 编辑 ]

CZP888 · 发表于 2012-12-19 18:07

谢谢高手们的无么奉献和一如继往的传受我们新手知识，为了报答论坛提供学习平台，因贡献不够，不能上传大点的文件，我还是以QQ截图加文字形式呈现吧，有错请指正，多谢

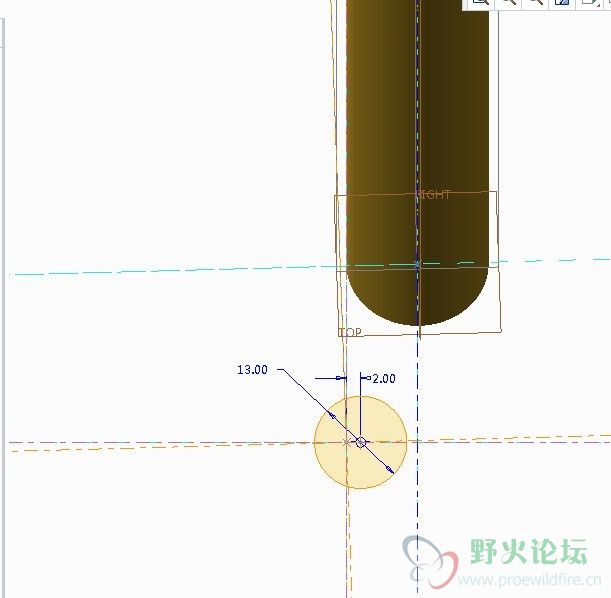

1拉伸（直径20，长度为280）

CZP888 · 发表于 2012-12-19 18:23

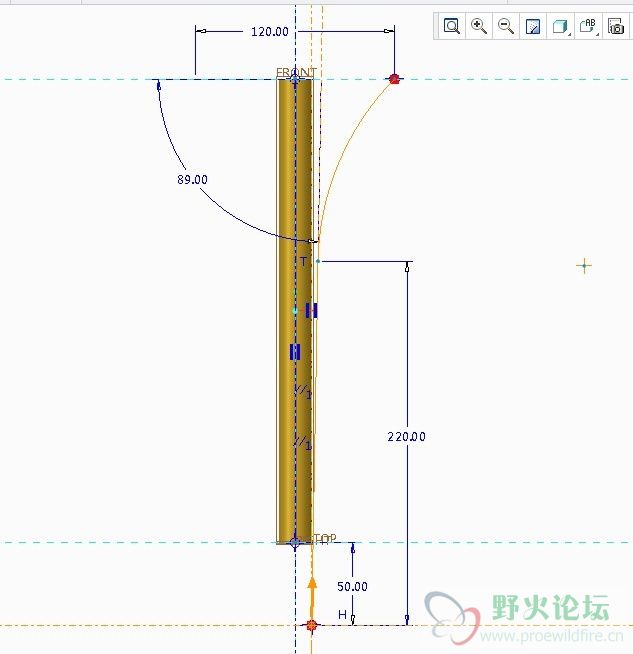

点选扫描下拉中的螺旋扫描-参考下拉（编辑）选取FRONT面，草绘旋转路径，记得要旋转中心线，下面的89度为排削槽的角度（也可绘直线）圆弧切线为收尾线，打勾确定

[ 本帖最后由 CZP888 于 2012-12-19 18:25 编辑 ]

CZP888 · 发表于 2012-12-19 18:33

再次点选参考下拉-点选内部CR（先取旋转中心线）-截面方向选取垂直于轨迹，然后再点先上面的草绘图标进行截面草绘

CZP888 · 发表于 2012-12-19 18:36

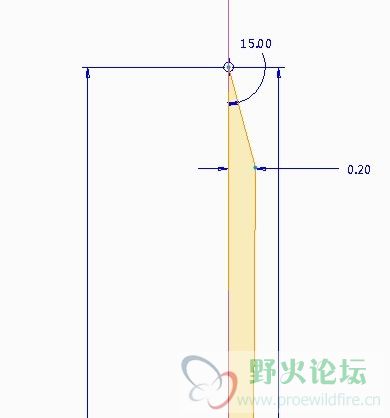

如图所示截面，打勾确定

CZP888 · 发表于 2012-12-19 18:39

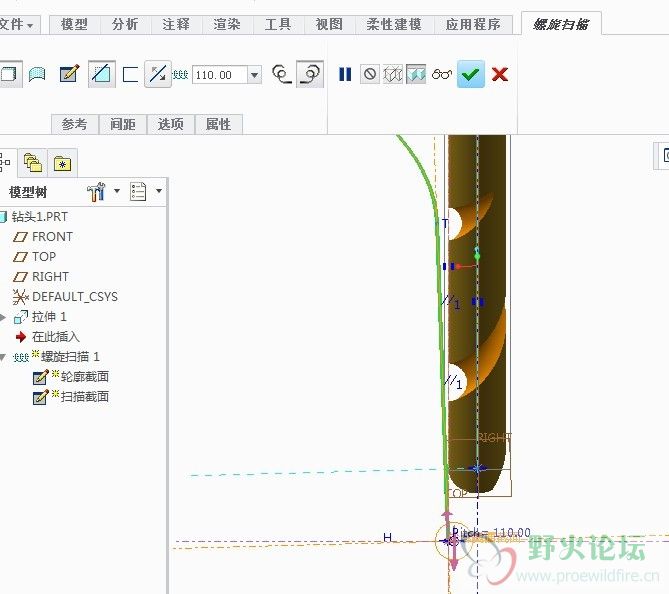

节距设为110，点选切除材料，预览后如图再打勾

CZP888 · 发表于 2012-12-19 18:47

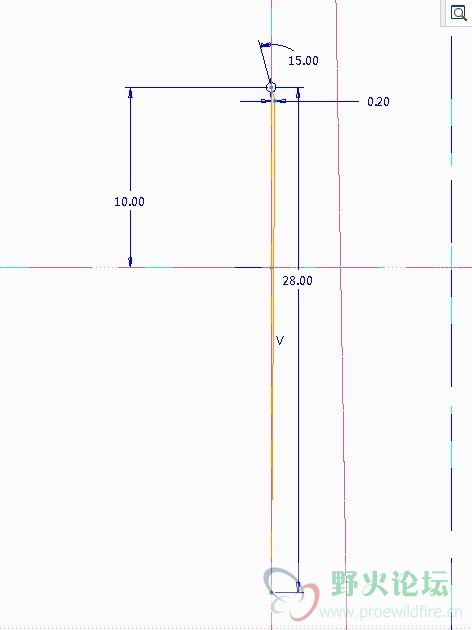

用以上同样螺旋扫描的方法来绘制切除韧带避空位，如图为韧带避空位，请看清楚16位为1度角度，不然会出现台阶，打勾确定

CZP888 · 发表于 2012-12-19 18:54

同样和画槽的方法来绘制截面，节距同样设为110，但截面方向为穿过螺旋轴

CZP888 · 发表于 2012-12-19 18:56

截面详细图，打勾确定
