这个零件该怎么画？

chenlinzong · 发表于 2012-11-10 15:18

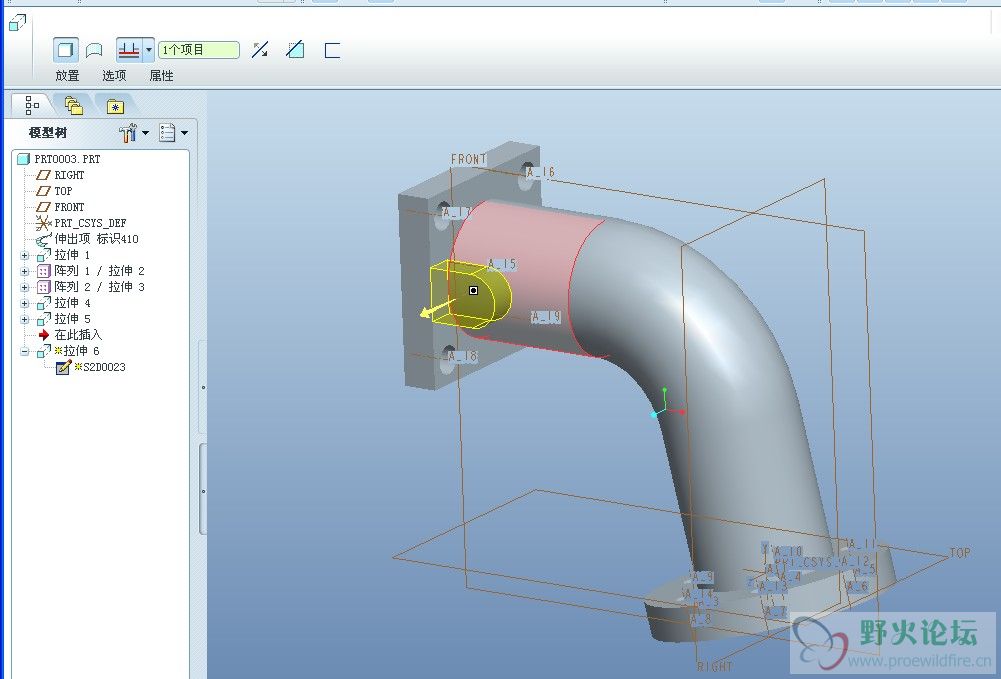

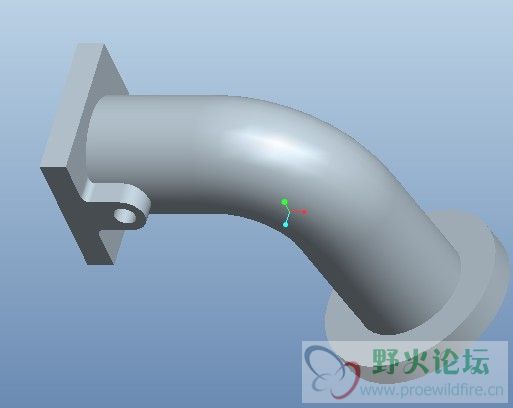

目前画到如图卡死了，该怎么画啊，本人乃一初学者，请各位大侠帮帮忙。 $AG)5H`[]1@B%V{MQY5L)O_D.jpg$ 5@2TA0T}2}(VBG]A@D1@`13.jpg

chenlinzong · 发表于 2012-11-10 15:18

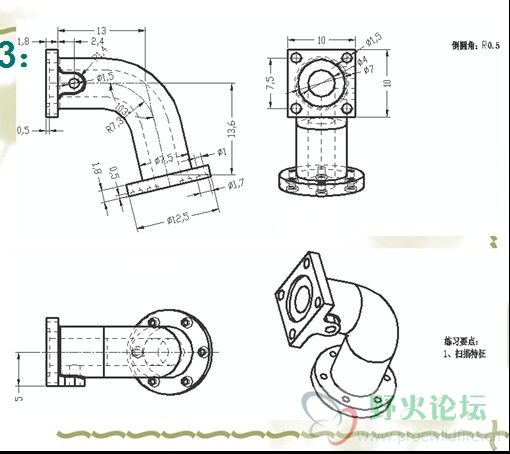

还有怎么把图3中多余的部分去掉

15513806610 · 发表于 2012-11-10 16:54

提示: 作者被禁止或删除内容自动屏蔽

hc_yml · 发表于 2012-11-10 18:45

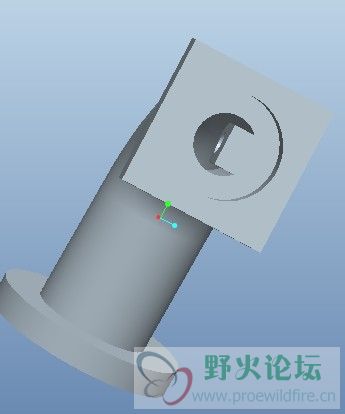

仔细看，图3里面多了点
注意，把拉伸截止设置成到下一个

XYM · 发表于 2012-11-12 12:09

你是用圆过管中心基准面拉伸画的小台阶（图3）？用方法兰侧面做基准面画，再拉伸到下一曲面就不会了

lyx0757 · 发表于 2012-11-12 14:54

把拉伸设置延伸到曲面就行啦

牵着耗子散步 · 发表于 2012-11-16 09:25

4楼正解。楼主只需要在拉伸凸台的时候选择拉伸的方式就行了。

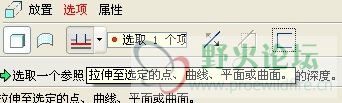

如下图：拉伸凸台的时候，选择“拉伸到点、曲线、平面或曲线”选项，然后选择管的内壁做参照就行了。

spectre007 · 发表于 2012-11-16 19:17

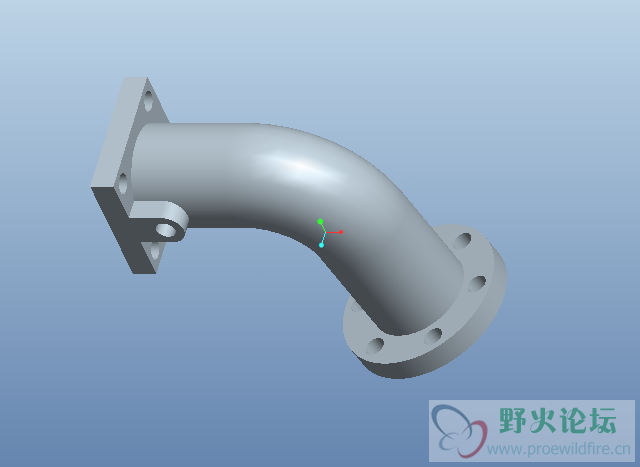

闲来无事，画了一个

流觞LF · 发表于 2012-11-17 10:01

注意，把拉伸截止设置成到下一个

伊人魅力 · 发表于 2012-11-17 10:09

拉伸
