工程图中绘制辅助线如何捕捉和定位?

hnld1064 · 发表于 2008-8-27 19:11

有的时候3D转平面图的时候,需要在平面图内添加辅助的线,而绘制这些线怎么才能象3D草绘状态中运用捕捉、尺寸定位的方法来使线准确定位？
求救各位高手指点。

6490421 · 发表于 2008-8-27 19:21

按住 SHIFT可以达到的

31358302 · 发表于 2008-8-27 19:27

在工程图里草绘没有在建模中草绘那么方便
毕竟在工程图中草绘不常用
捕捉问题可以采用三种方法协助解决
1、是草绘前先选取参照对象，被选中的对象会自动捕捉到如中点、端点等
如下图，以画直线为例

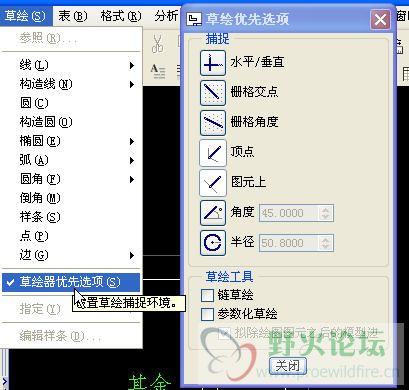

2、是利用工程图中的栅格进行捕捉，如下图，设点捕捉栅格交点，水平，垂直等

3、是打开栅格，在2的基础上草绘

31358302 · 发表于 2008-8-27 19:28

还有就是对常用的一些草绘命令要掌握
这样，一般画图就足够用了

a543491317 · 发表于 2008-8-27 19:42

受用了!!!!
顶

huqy168 · 发表于 2008-8-27 21:13

谢谢，我也学习了！

hnld1064 · 发表于 2008-8-29 20:56

谢谢各位热心人。

winking · 发表于 2008-8-30 17:59

我来补充一点
最好要打开参数化草绘，不然以后拖动视图时你草绘的线条是不会跟着移动的。

参数化草绘有它的好处，编辑——组——与视图相关，可以解决一起移动的问题
