VSS 可变截面扫描失败，求解。

nizhen6007 · 发表于 2012-11-1 16:00

我一直卡在了这个节骨眼上面，不知道为什么出不了，那个螺旋曲面，而且关系式也对的。

草绘完成出来后，扫描不出螺旋式样的曲面。

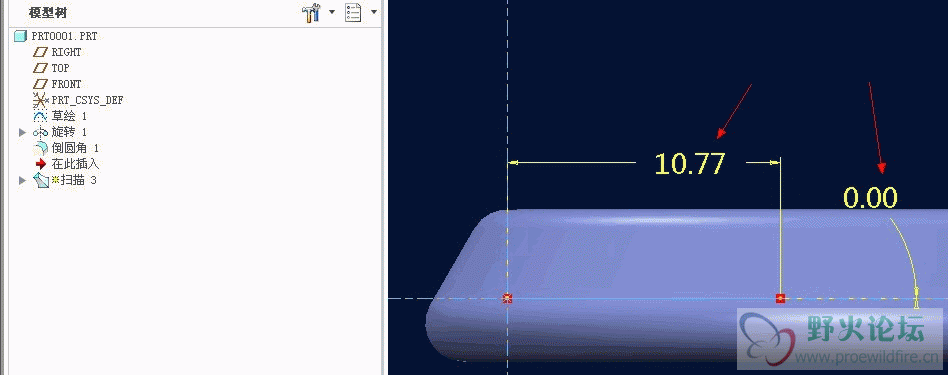

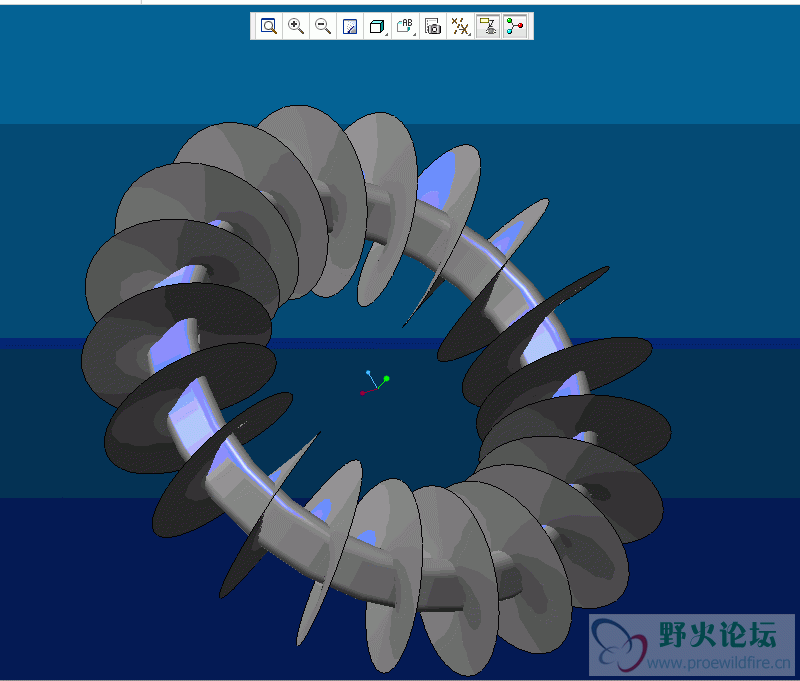

下面是最终成品图

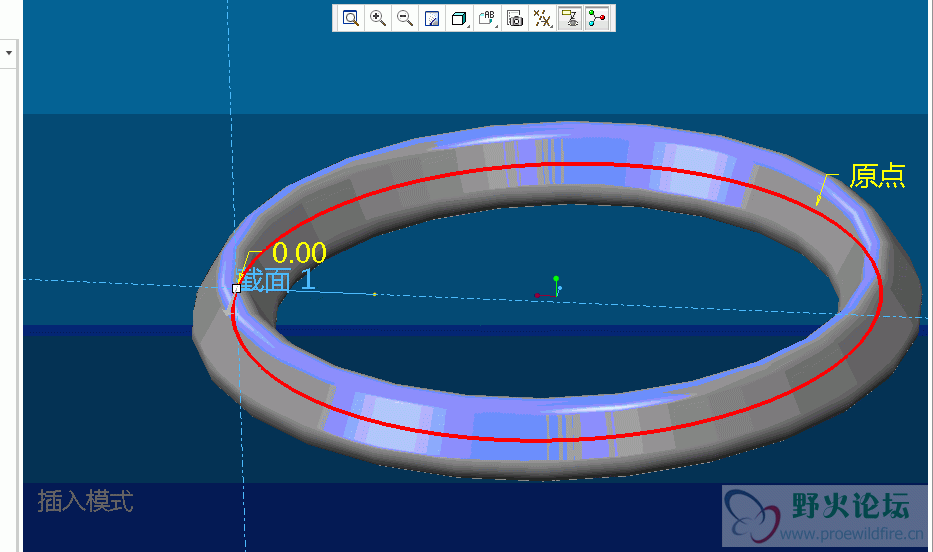

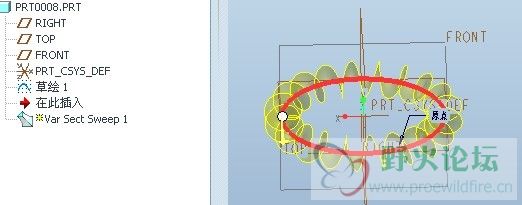

下面是失败的prt ，注意是CREO2.0 弄的PRT

vss-shibai.prt.haozip01.zip (140 KB, 下载次数: 15)

vss-shibai.prt.haozip02.zip (112.23 KB, 下载次数: 10)

[ 本帖最后由 nizhen6007 于 2012-11-1 16:07 编辑 ]

nizhen6007 · 发表于 2012-11-1 16:10

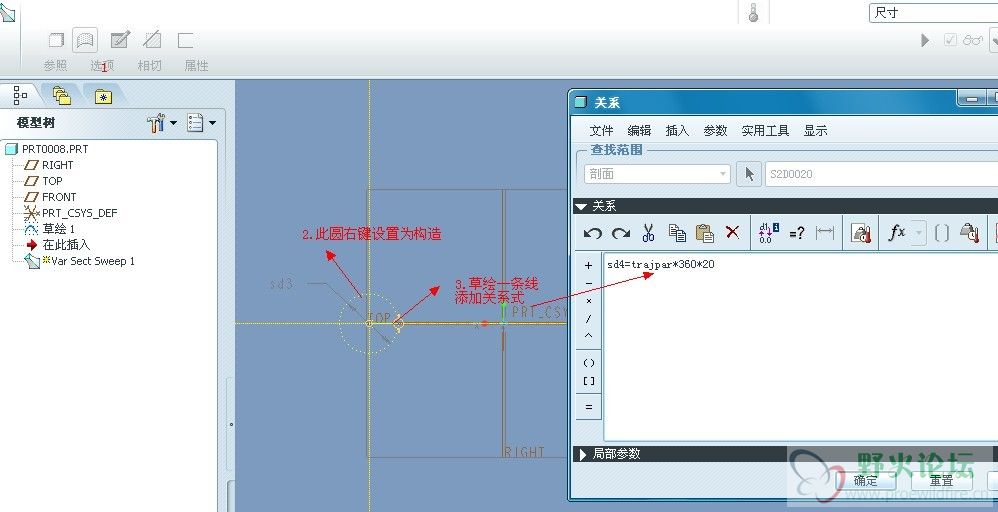

写关系式的图，请看看有什么问题么？

我在想是不是，我绘制的那个线有问题啊，是不是有先后关系一说啊？？！！

nizhen6007 · 发表于 2012-11-1 17:01

高手们，看看这个题目很难么？？

XLH20110915 · 发表于 2012-11-1 19:40

关系式没有问题，应该是草绘错了

A_shuang · 发表于 2012-11-1 21:01

（因为我版本是5.0没下载你的附件）关系式是对了的，但是我估计你是在标注sd5尺寸时，标注错了！sd5应该是约束线的长度，而不是点到基准轴的距离。试想一下：如果标注的是点到基准轴的距离，那么如果此点在在旋转90度（或-90度）时，点到基准轴的距离就为零，与你标注时的值冲突。。。希望能帮到你。

[ 本帖最后由 A_shuang 于 2012-11-1 21:02 编辑 ]

zhang1491 · 发表于 2012-11-2 09:45

你应该画一条直线不应该画点写那条直线和水平线角度的关系式就能出来

lesliecen · 发表于 2012-11-2 11:37

应该是草绘时哪个直线你不要直接画在水平上，一开始是画成一个斜线的，跟水平线成一夹角，角度随意，然后给了关系后，这直线会自动调整到水平线上的

nizhen6007 · 发表于 2012-11-2 18:48

原帖由 lesliecen 于 2012-11-2 11:37 发表
应该是草绘时哪个直线你不要直接画在水平上，一开始是画成一个斜线的，跟水平线成一夹角，角度随意，然后给了关系后，这直线会自动调整到水平线上的

我只绘制了一条斜线。也是根据你的说法来做的，可惜就是出不来。给了关系以后，这直线自动就变成水平了。

nizhen6007 · 发表于 2012-11-2 19:08

原帖由 XLH20110915 于 2012-11-1 19:40 发表
关系式没有问题，应该是草绘错了

你的回复是正解。

nizhen6007 · 发表于 2012-11-2 19:11

问题出在那个草绘标注上面，不能和那个中心线标注在一起。只能是单击直线，然后标注尺寸。这样就可以成功了。

看下图

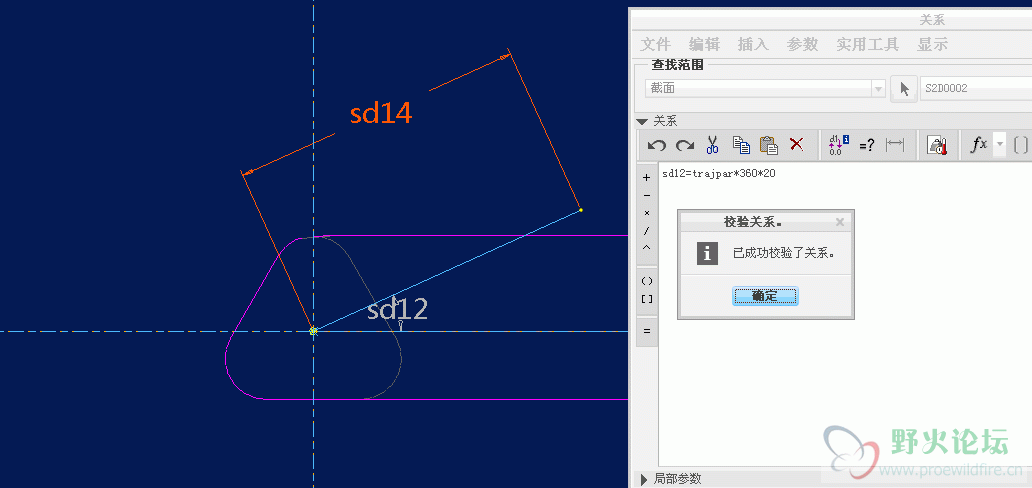

成功校验关系式

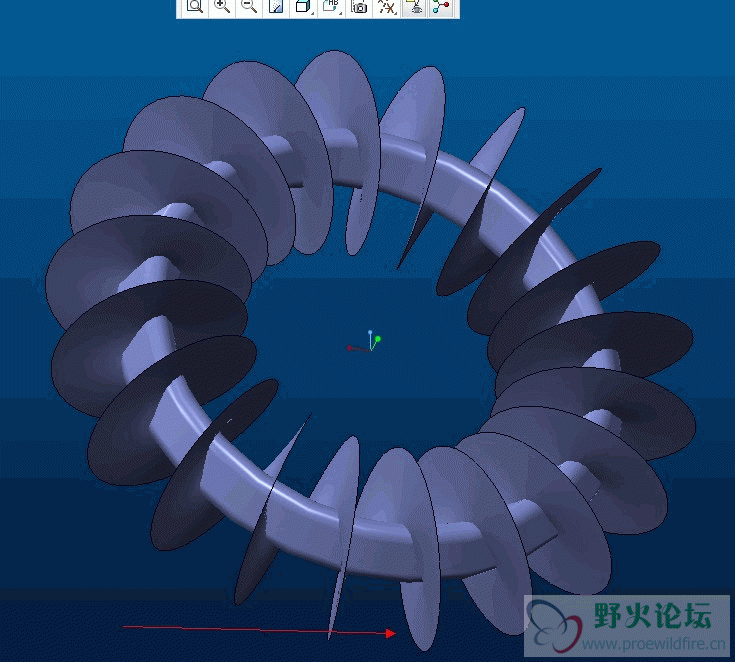

然后成功之后的图片。
