这个零件怎么画

tangsong33 · 发表于 2012-10-26 14:50

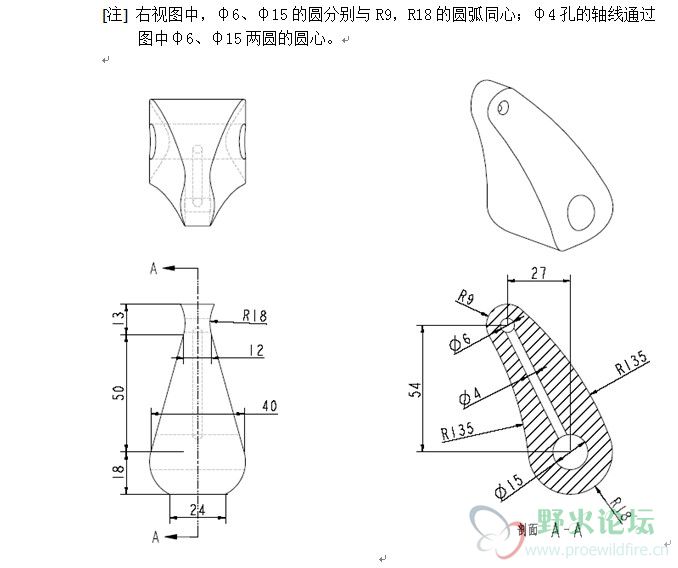

在网上看到一套PROE试题，请问这个怎么画？

BoYa_DIY · 发表于 2012-10-26 15:14

这个题目在论坛也是多次出现, 只是大部分发贴者和楼主一样,使用了《这个零件怎么画》之类的标题，导致搜索起来比较困难。

这个题目可按图纸中的俯视图和A-A剖面图为基础，做两个曲面，然后合并。

中间的4mm孔利用旋转切除的办法获得。

tangsong33 · 发表于 2012-10-26 15:33

谢谢你的分析，但是我还是没有理解到你说的精髓

BoYa_DIY · 发表于 2012-10-26 15:44

原帖由 tangsong33 于 2012-10-26 15:33 发表
谢谢你的分析，但是我还是没有理解到你说的精髓

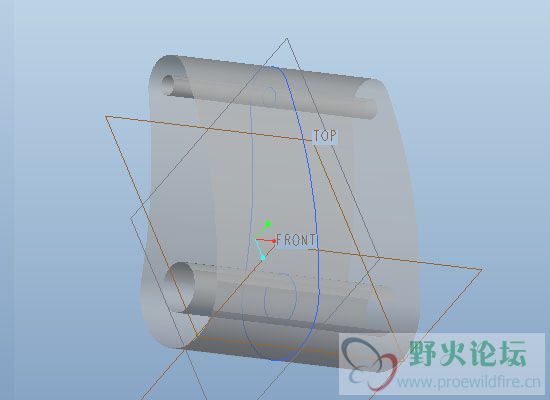

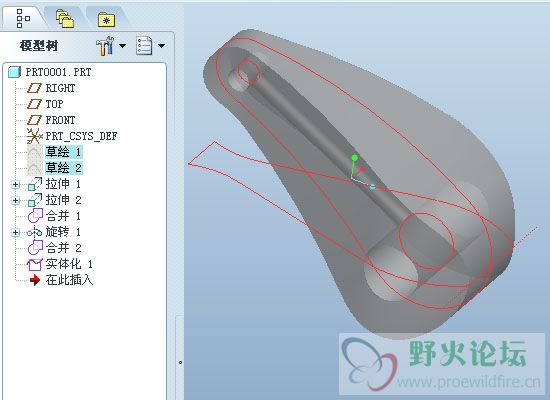

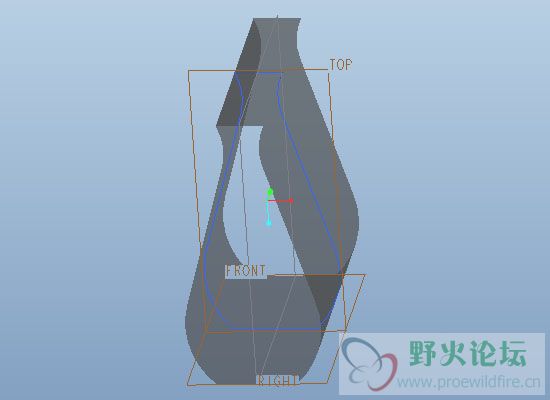

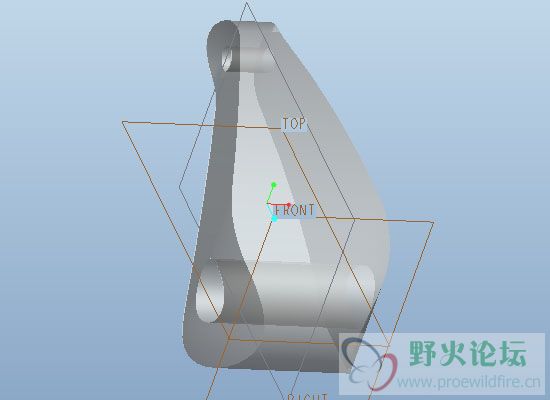

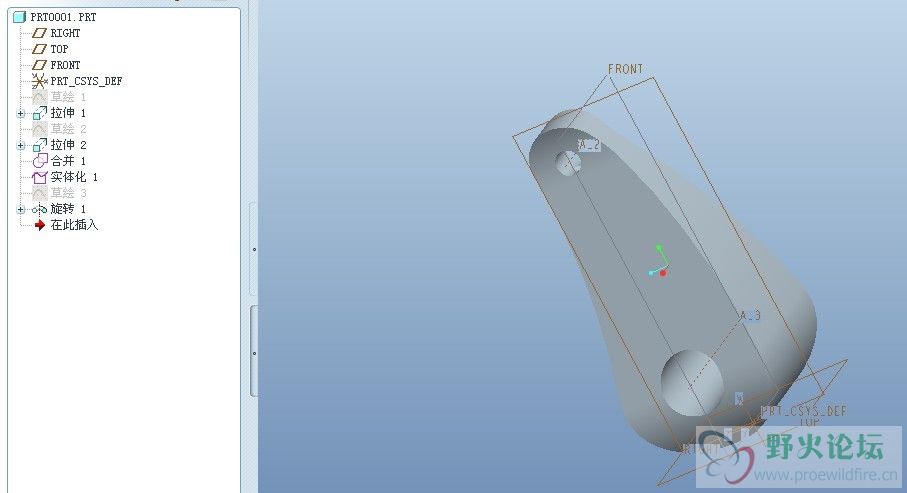

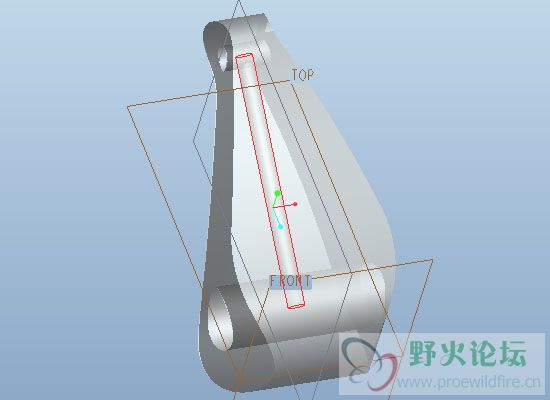

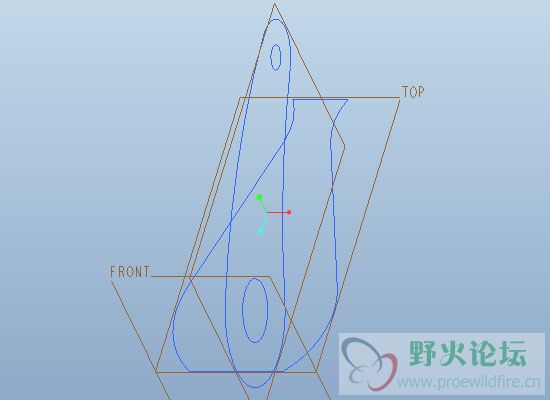

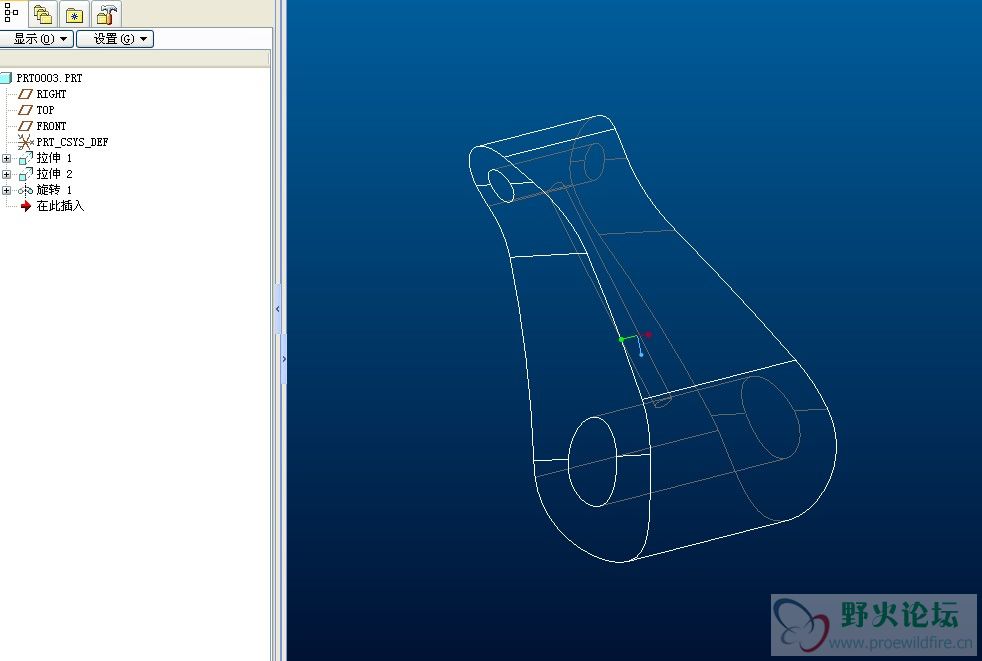

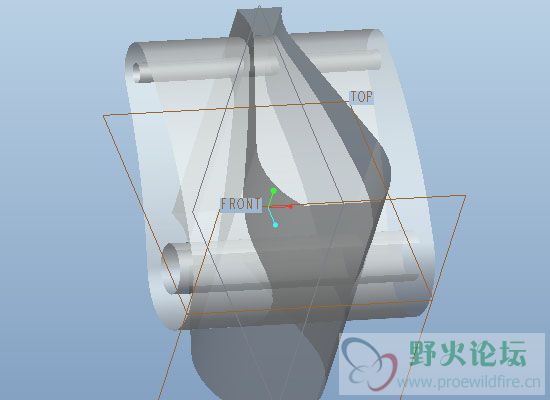

基本步骤贴图如下,这样应该能理解了吧?


PRT 文件版本 5.0 (M100)

prt0001.prt.rar (63.66 KB, 下载次数: 29)

.

[ 本帖最后由 BoYa_DIY 于 2012-10-26 15:47 编辑 ]

hurumi · 发表于 2012-10-26 16:13

就是这样做

yxhsiao · 发表于 2012-10-26 17:15

路过学习，已作练习

jiareng · 发表于 2012-10-26 17:31

哪里要那么麻烦···3步搞定···

tangsong33 · 发表于 2012-10-26 17:41

谢谢你的分析，但是我还是没有理解到你说的精髓

chunxiao1990 · 发表于 2012-10-27 11:32

你这是怎么画出来的，求prt文件

小家2004 · 发表于 2012-10-27 11:47

仔细看看三视图，这个是不难的
