工程图里遇到了个小问题z向修剪时怎么修剪不干净

nide886123 · 发表于 2012-9-24 22:49

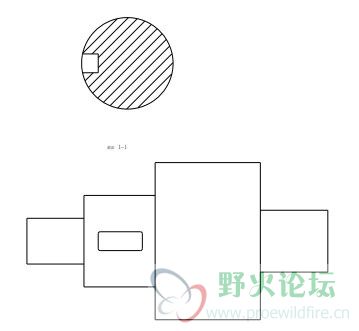

在用z向修剪时怎么修剪不干净不知道怎么办
就是缺口那个部分

nide886123 · 发表于 2012-9-25 07:24

怎么没人回哦我自己顶下那位高手来看下哦

zzs623 · 发表于 2012-9-25 08:29

这个图真看不出来啥，不知道你要表达的意思，能说具体点吗？

BoYa_DIY · 发表于 2012-9-25 08:43

不知道楼主想说什么问题.

PDF文件就一简单的轴,没有尺寸没有说明


yeshenheok · 发表于 2012-9-25 09:21

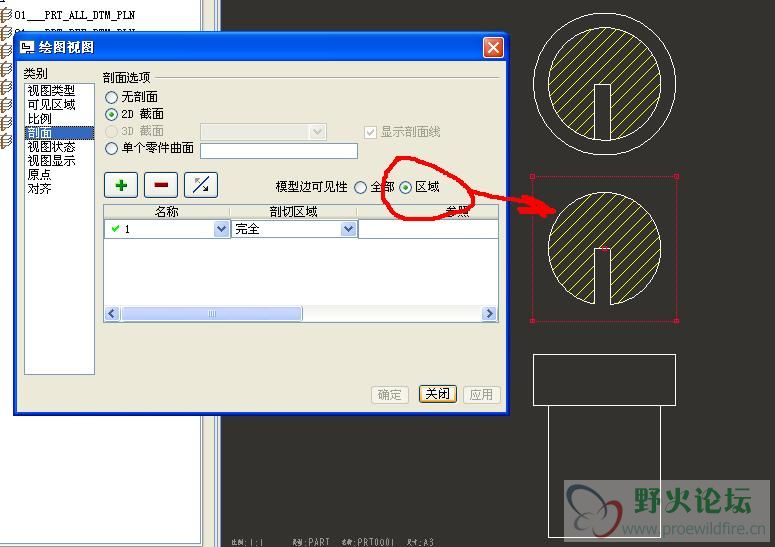

楼主是不是想做截面图啊。可你用的是剖面图。当然实现不了。

yeshenheok · 发表于 2012-9-25 09:32

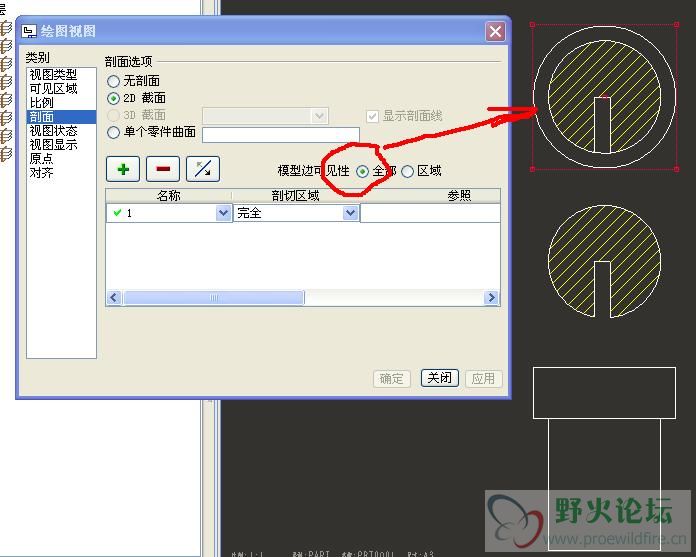

看我的图你就会明白。截面图与剖面图的差别，以及各自是怎么做出来。。

[ 本帖最后由 yeshenheok 于 2012-9-26 08:06 编辑 ]

yudian584520 · 发表于 2012-9-28 15:51

学到了，还没怎么注意的

nide886123 · 发表于 2012-10-8 07:47

嗯谢谢楼上的

f15200 · 发表于 2012-10-8 19:59

就是机械制图上的“剖截面”视图。只能看到与剖截面相交的部分边线，其余看不到。再者楼主的Z修剪是用的不好，仅就楼主的模型而言，能做到的。

fengxinnan · 发表于 2012-10-8 20:27

6楼才是正解啊，话说proe的工图很麻烦很麻烦很麻烦。。。。。
