[已解决] 图中切剪材料的半圆孔如何打通

  [复制链接]

12

主题

187

回帖

5

威望

工程师

积分
258
发表于 2012-9-19 12:02 | 显示全部楼层 |阅读模式

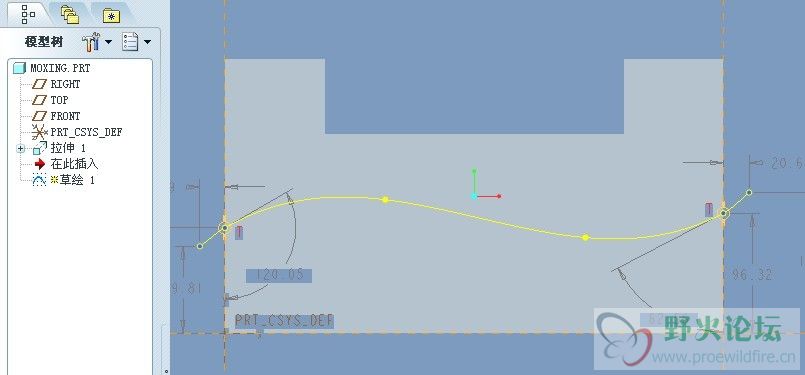

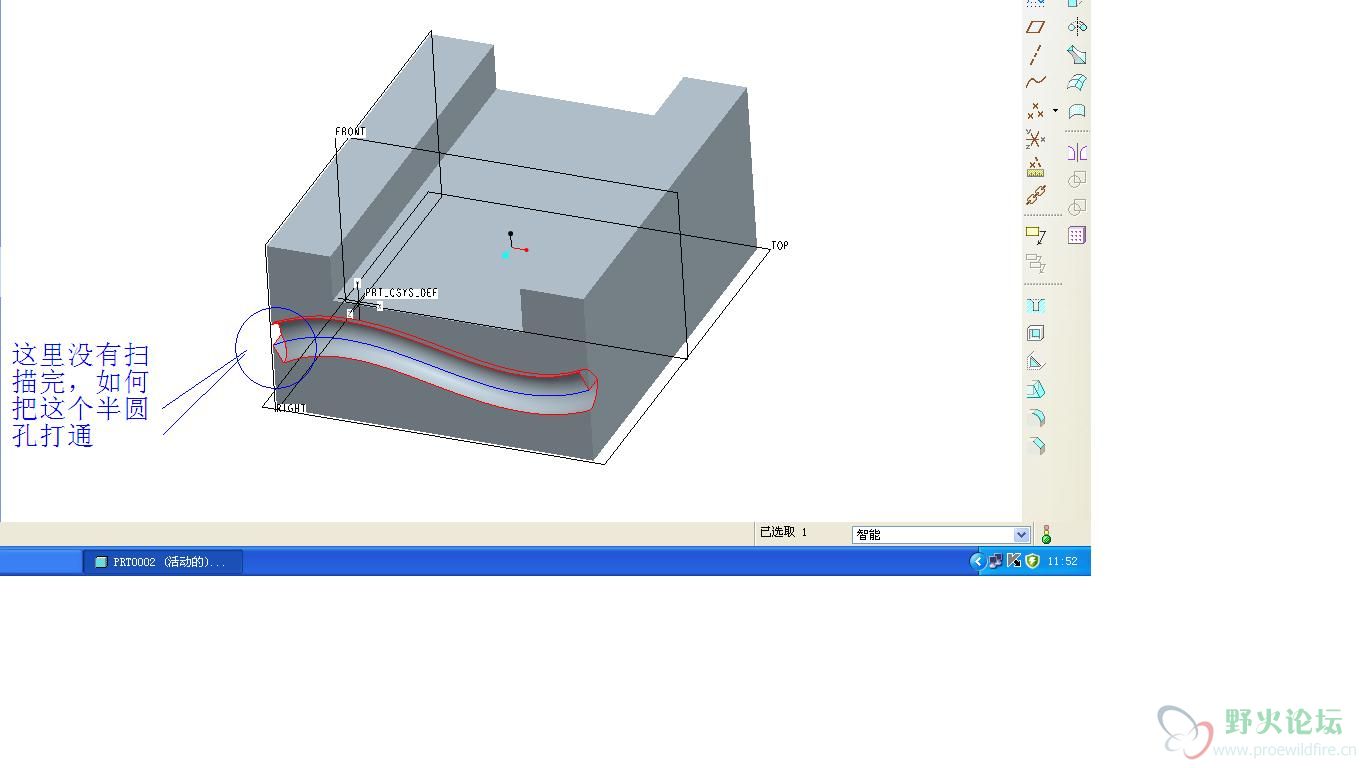

我先利用八变形草绘截面拉升出一个如图所示的U形槽,然后选择该模型的前端面作为草绘截面,草绘出如图所示的蓝色样条曲线,最后以该样条曲线为轨迹曲线,对模型的前端面利用扫面切除一个半圆柱,但是在切除的时候,出现图中红色字体所述:半圆柱体的端面没有打通的情况。压缩包是prt文件。

moxing.prt.rar

80.03 KB, 下载次数: 8

12

主题

187

回帖

5

威望

工程师

积分
258
 楼主| 发表于 2012-9-19 12:10 | 显示全部楼层
想到一个办法,但是感觉太笨,这样在切剪圆柱半径不太大的时候,误差应该可以允许,希望能得到更好的方法,谢谢。

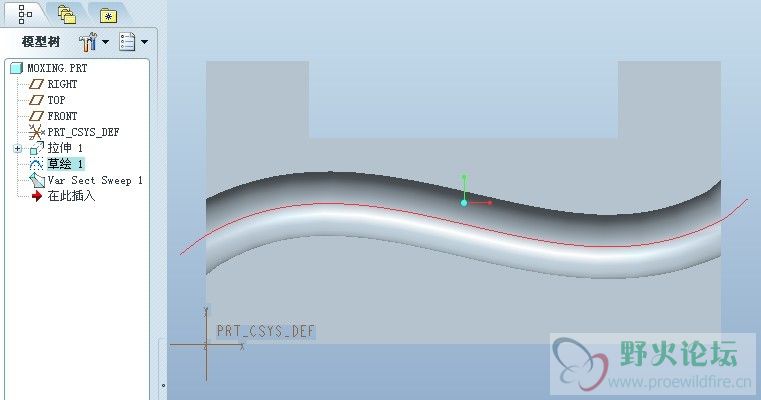

从图中可以看出左侧没有切剪,右侧已经将那部分多出来的切剪掉了。

[ 本帖最后由 zhoulon 于 2012-9-19 12:11 编辑 ]
回复

使用道具 举报

15

主题

1421

回帖

198

威望

讲师

IT老民工

积分
2486

热心助人勋章优秀会员勋章希望之星勋章

发表于 2012-9-19 12:10 | 显示全部楼层

回复 楼主 zhoulon 的帖子

编辑修改你的草绘1 ,用样条曲线分别延长轨迹的两端(相切原轨迹)



[ 本帖最后由 BoYa_DIY 于 2012-9-19 12:13 编辑 ]

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复

使用道具 举报

46

主题

568

回帖

39

威望

高工

哈哈

积分
806

希望之星勋章

QQ
发表于 2012-9-19 13:06 | 显示全部楼层

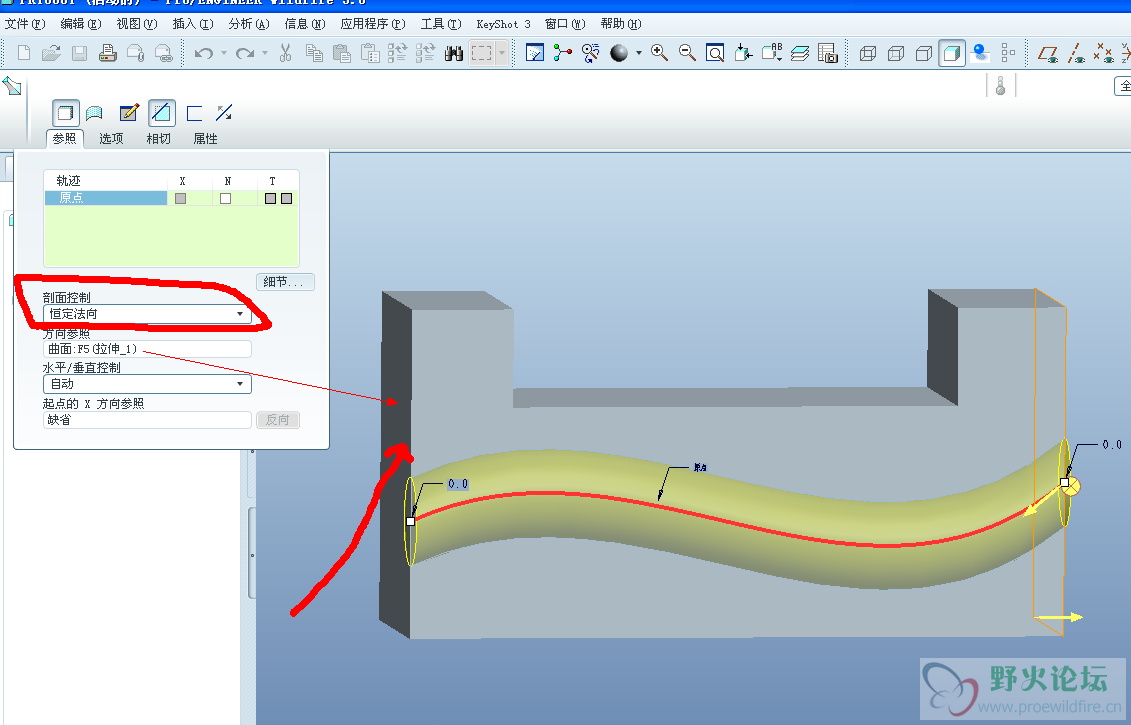

“参照”里面“剖面控制”选择“恒定法向”再选择一侧面就好了

“参照”里面“剖面控制”选择“恒定法向”再选择一侧面就好了

[ 本帖最后由 xuez119 于 2012-9-19 13:08 编辑 ]

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

Creo/ProE学习交流群826982710
回复

使用道具 举报

20

主题

356

回帖

14

威望

工程师

积分
460
QQ
发表于 2012-9-19 13:09 | 显示全部楼层
再补充一种办法:可以用偏移命令里面的替代面命令,就是第三个

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复

使用道具 举报

12

主题

187

回帖

5

威望

工程师

积分
258
 楼主| 发表于 2012-9-19 15:44 | 显示全部楼层

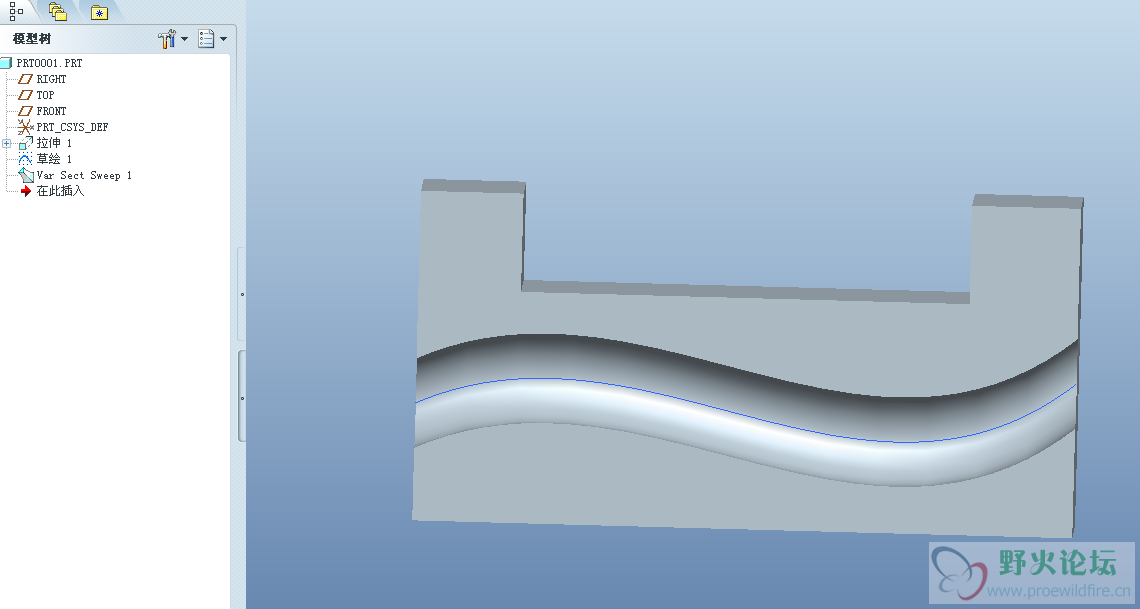

非常感谢三位,三种方法都试验出来了。
