这个零件怎么才能简单画出来（有图）

759847778 · 发表于 2010-7-9 14:16

谁把做好的PRT上传共享下

759847778 · 发表于 2010-7-9 15:35

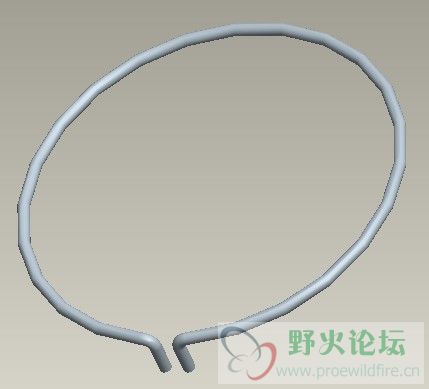

做了一个不知道是否符合要求，是否是比较简单的做法，大家探讨一下。

pizichai001 · 发表于 2010-7-9 18:44

这个是稍微有些复杂点，所用的方法是扫描，最重要的是扫描轨迹的确定，因为扫描轨迹线是一个空间的曲线，不在同一个平面内，所以要对这个轨迹进行简化，也就是说，把轨迹分成在不同平面内的几段，然后利用相交把各个平面的分段轨迹线连成一个整体，然后扫描。OK！

znpro/e · 发表于 2010-7-9 19:53

扫描搞定，就是在你做轨迹的时候自己注意点

陈泽民 · 发表于 2010-7-9 19:58

一次扫描可以搞定

wo526320592 · 发表于 2010-7-9 20:24

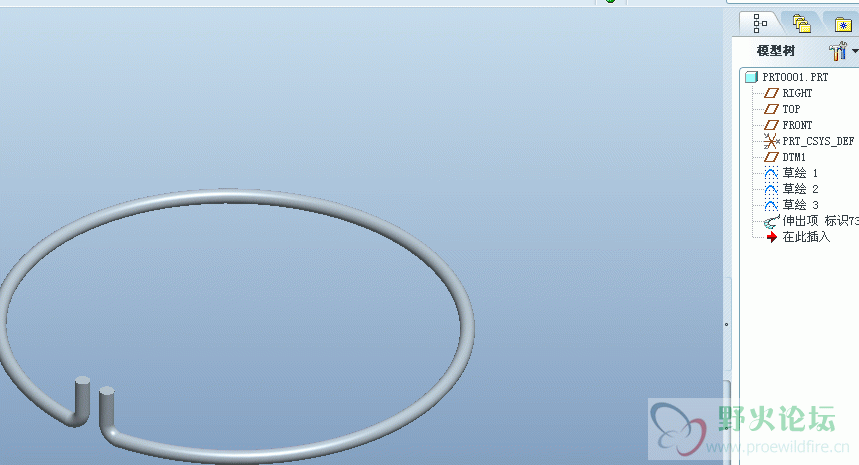

我觉得扫描还是很快的。。。。。。只要把握好曲线的尺寸就行了。我做的是，大圆尺寸465

下边那个缺口是距离60 那个小圆弧的尺寸是这个

在之后就是扫描。。。

[ 本帖最后由 wo526320592 于 2010-7-9 20:26 编辑 ]

icac2007 · 发表于 2010-7-10 01:23

这样做比较简单

Ko407 · 发表于 2010-7-10 09:02

原帖由懵懂于 2010-7-7 14:26 发表
先在CAD画出轨迹线，再导入扫描

不是吧何必去CAD里画个圆呢

Ko407 · 发表于 2010-7-10 09:03

原帖由 sunny_swb 于 2010-7-9 16:46 发表
用管道直接就做好了！

这个听着比较新鲜请

说下具体操作过程

[ 本帖最后由 Ko407 于 2010-7-10 09:05 编辑 ]

响尾蛇一号 · 发表于 2010-7-10 09:29

我个人觉得还是扫描简单一点，确定一个平面做好大的圆圈（即扫描轨迹），然后垂直的平面上做相切的圆弧和直线。然后“插入”底下的扫描功能，选取轨迹线依次连接，按照自己的轨迹线确定截面方向。就可以了
