proe5.0工程图不显示剖面

jimaosuanpi · 发表于 2012-6-13 15:16

proe5.0装配图从中间剖开后，还是原来的样子，不显示剖面。
在三维中视图管理器--建立剖面试了可以，但是不显示。
在工程图属性里建立剖面，试了可以，但还是不显示。
对了，上面显示“在截面A中的加亮环可能未完成”，这是怎么回事，和这有没有关系啊。
这如何处理？如图：

C:\Documents and Settings\Administrator\桌面\未命名

hepeiyou · 发表于 2012-6-13 17:13

可能是你点选圈不封闭。

显示全部楼层 · 发表于 2012-6-14 10:19

提示: 作者被禁止或删除内容自动屏蔽

jimaosuanpi · 发表于 2012-6-18 21:37

什么是‘点选圈不封闭’啊！

jimaosuanpi · 发表于 2012-6-18 21:39

用的就是平面剖，如何剖面延长啊？

yhdyj · 发表于 2012-6-27 20:40

请照下面试试：
点击“视图-->视图管理器-->剖面-->新建”，修改名称后，回车，选择默认点击“完成”，选择要用于剖面的平面，下面就是关键了：在退回的视图管理器中选择刚才新建的那个剖面名称（默认状态下返回时是被选中的），在名称上面单击右键，在弹出的菜单上单击“设置为活动”即可。若方向相反，则单击“选项”，选择“反向”即可。

jimaosuanpi · 发表于 2012-6-29 15:12

还是不行啊！

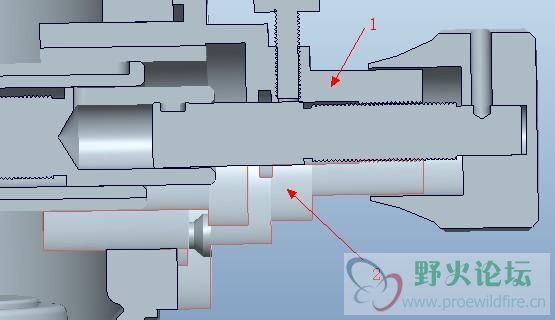

如图，1和2都是一个零件，但是显示不一样!

340047351 · 发表于 2012-6-29 18:54

请上传模型

jimaosuanpi · 发表于 2012-7-2 08:45

模型已上传！有点大，70多MB

hhzxa · 发表于 2012-7-3 11:05

模型在哪里？没看见啊
