此工程图转CAD出线若干问题，网上也没找到大案，困扰我很久，饭不香，睡不眠。几天都没找到大案，试了好多次都没解决问题。希望高人出来拯救下我吧。。
按照网络步骤。设置intf_out_layer 值为 part_layer ，在设置Dxf_export.pro,然后设置dxf_export_mapping_file

这里列出我的Dxf_export.pro内容

!自定义线型颜色:

map_color       LETTER_COLOR              2
!尺寸线和注释文本颜色-(黄色)

map_color       HIGHLIGHT_COLOR           1
!高亮线：如自动生成的尺寸颜色-(红色)

map_color       GEOMETRY_COLOR            7
!实体几何线颜色-(白色)

map_color       DIMMED_MENU_COLOR         9
!次加亮项目：如弱尺寸颜色-(浅灰色)

map_color       EDGE_HIGHLIGHT_COLOR      6
!加亮的参照、尺寸中的文字颜色-(洋红)

map_color       HIDDEN_COLOR              252
!隐藏线颜色-(深灰色)

map_color       CURVE_COLOR               5
!曲线颜色-(蓝色)

map_color       VOLUME_COLOR              206
!失效的尺寸和NC中的体积块颜色-(紫红色)

map_color       SECTION_COLOR             130
!破断线颜色-(青色)

map_color       SHEETMETAL_COLOR          3
!钣金件的驱动曲面颜色-(绿色)



!自定义图层映射：
map_layer        DEFAULT_1                  0
map_layer        DEFAULT_2                   hidden
map_layer        DEFAULT_3                   divide
map_layer        DXF_AXIS                    center
map_layer        DXF_CONTINUOUS_LINE          0
map_layer        DXF_HIDDEN_LINE                    hidden
map_layer        DXF_DIMENSION                    dim
map_layer        DXF_TEXT                    text
map_layer        DXF_HATCHING                    hatch
map_layer        DXF_TABLE                    format
map_layer        DXF_BALLOON                   bom
map_layer        DXF_FORMAT                    format


!自定义线型映射:
map_line_style solidfont                 bylayer
map_line_style phantomfont               phantom
map_line_style ctrlfont                  center
map_line_style bylayerfont               center
map_line_style dashfont                  dashed
map_line_style ctrlfont_s_l              center
map_line_style ctrlfont_s_s              center2
map_line_style ctrlfont_l_l              centerx2
map_line_style dashfont_s_s              dashed2
map_line_style phantomfont_s_s           phantom2
map_line_style ctrlfont_mid_l            center
map_line_style dotfont                   dot

!自定义字体映射
map_font       font                      simplex.shx
map_font       font                      SIMFANG.ttf
map_font       filled                    bigfont.shx
map_font       isofont                   arial.ttf






!注解----Pro/Engineer 系统颜色名称如下：

!Pro/E 颜色名称 Pro/E 默认颜色 AutoCAD 系统对应名称
! LETTER_COLOR 黄色 2
! HIGHLIGHT_COLOR 红色 1
! GEOMETRY_COLOR 白色 7
! DIMMED_MENU_COLOR 浅灰 9
! EDGE_HIGHLIGHT_COLOR 蓝色 140
! HIDDEN_COLOR 黑灰色 8
! VOLUME_COLOR 洋红 6
! SECTION_COLOR 青色 4
! SHEETMETAL_COLOR 绿色 3
! CURVE_COLOR 褐色 40
! BACKGROUND_COLOR 深蓝色 5
! Pro/Engineer 系统线型名称：
! 隐藏线 Hidden
! 实线 Geometry
! 导引线 Leader
! 虚线 Phantom
! 中心线 Centerline
! AutoCAD 系统的颜色是用数字作名称

!注解----AutoCAD 系统的线条样式：

!实线 Solidline
!虚线 Dashed
!中心线 Center
!点画线 Dashdot
!双点画线 Divide
!点线 dot

!注解----AutoCAD 系统的颜色是用数字作名称的：

!系统颜色 名称
!红色 1
!黄色 2
!绿色 3
!青色 4
!深蓝 5
!洋红 6
!白色 7
!深灰色 8
!浅灰色 9

401738368

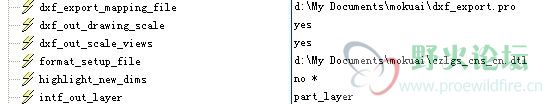

再发CONFIG配置。

401738368

然后重启PROE后，打开工程图，发现居然和没有加载DXF_EXPORT.PRO输出时候的DXF输出配置一样
发图..这个图上面的基本看中文可以弄懂，可是下面的那么多颜色是什么颜色？自定义颜色吗？可是我好像都没有做什么自定义颜色，都是系统默认的。

[ 本帖最后由 401738368 于 2011-3-30 13:41 编辑 ]

401738368

PRO工程图

401738368

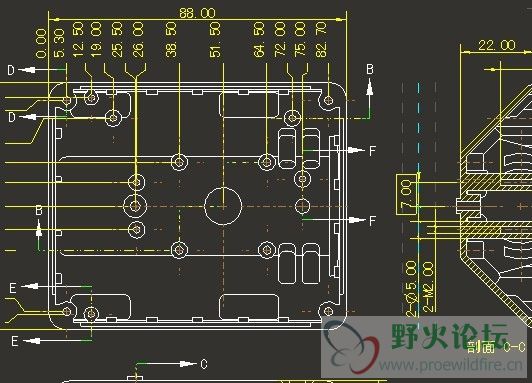

再发CAD图

401738368

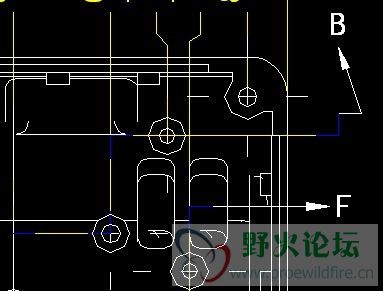

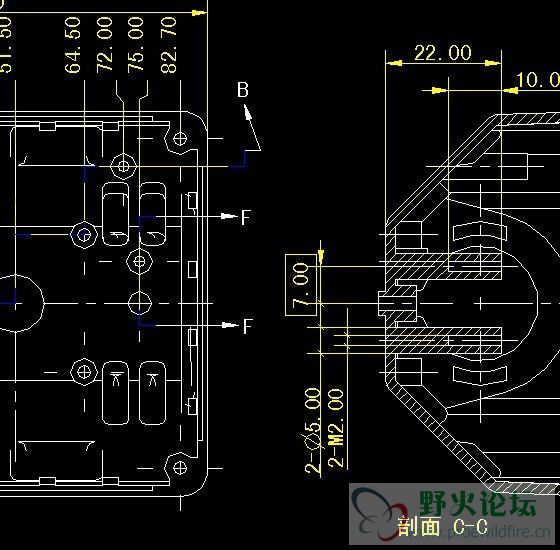

这里转CAD之后颜色只有黄色，和白色。和proe工程图一样。但是不一样的就是剖视图箭头由PROE的绿色到CAD里面变成了蓝色。还有就是部分圆角部分变形了。如何处理??

401738368

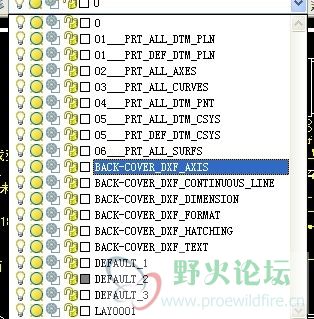

最后一个问题就是，为何改变CAD中的图层，让他的白色改为红色，并没有变化呢？隐藏倒是可以隐藏，就是不能改变颜色和线型。下图是我转CAD后的图层，加亮部分是控制所有中心线。

401738368

最后一个问题是如何查看PROE工程图中某个图元是属于哪一个层的，一直没找到。

如上若干问题，忘高手拯救。感激不尽。

401738368

谁知道，拜托。

zhou331

原帖由 401738368 于 2011-3-30 13:39 发表
这里转CAD之后颜色只有黄色，和白色。和proe工程图一样。但是不一样的就是剖视图箭头由PROE的绿色到CAD里面变成了蓝色。还有就是部分圆角部分变形了。如何处理??

我的转出来箭头视白色的，导出到CAD挺好的，不明白你的怎么变颜色了，我记得PROE里面有个颜色的设置，然后导出的CAD的时候又一个设置，你两个都检查下，一个没设好导出就会不对。
变形的话这个可以点CAD左下角的“布局”右键“删除”
