求大侠们帮忙画个图 3Q

djx112358 · 发表于 2010-4-21 16:37

求大侠们帮忙画个图新手看看你们如何画的图小了看不见尺寸具体尺寸在附件里

kevin0124 · 发表于 2010-4-21 16:55

提示: 作者被禁止或删除内容自动屏蔽

djx112358 · 发表于 2010-4-21 17:00

关键我是新手不太会这不是难不难的问题你要会的话帮帮忙画下 3Q

ttaannggll · 发表于 2010-4-21 18:28

我先下个下来看看~
楼主，你这个图没有剖切图~我还真的看不清楚了~

[ 本帖最后由 ttaannggll 于 2010-4-21 19:26 编辑 ]

beyond20058 · 发表于 2010-4-21 18:42

没什么难的。如果人人都把要做的事发上来做，那就全乱了

ttaannggll · 发表于 2010-4-21 20:07

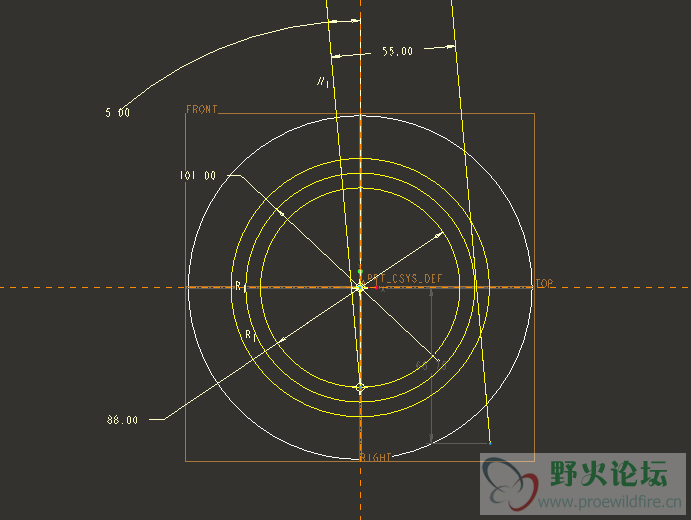

圆环中间的凸块的尺寸约束有问题，5°和55尺寸约束出来的直线不与R50.5的圆相交。

djx112358 · 发表于 2010-4-21 21:15

....

djx112358 · 发表于 2010-4-21 21:16

谢谢你的帮助

ttaannggll · 发表于 2010-4-21 21:35

知道怎么做了，可是真要做起来还真的蛮那个啥的。。。
画到现在只画出了下半截
中间的拐弯的地方我在想是不是该用扭曲。
其实我也很菜，，

djx112358 · 发表于 2010-4-22 13:40

我也是那块不太会主要是没见过实物不知道怎么画
