谁会画这个图

ibpyusk · 发表于 2009-11-19 20:49

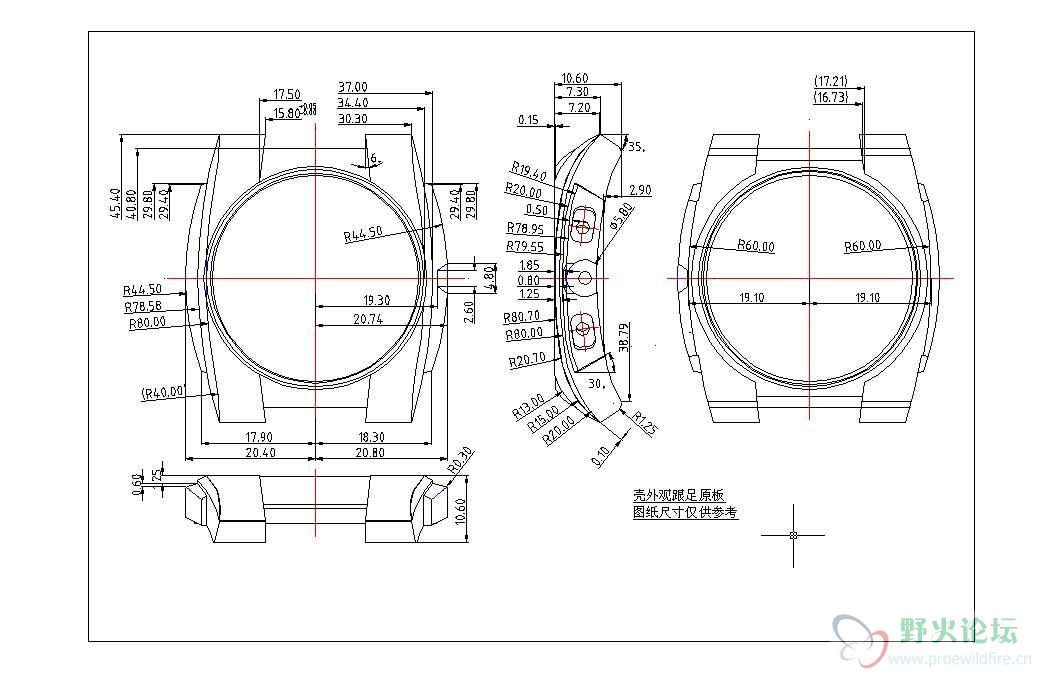

谁会画这个图，因为工作需要，如果谁能画出来的，请帮我画下，因为我不会画。谢谢了！急，只需外型像原样就行了！

ibpyusk · 发表于 2009-11-19 21:30

如果谁画出这个图，请发给我！
chixiangke@21cn.com

爬墙等红杏 · 发表于 2009-11-19 22:34

好像是个手表，好像不是很难，就是尺寸太多了。。。呵呵

南宁老马 · 发表于 2009-11-20 08:07

没有难度，只是要有耐心！

zfssk · 发表于 2009-11-20 09:34

LZ也在搞山寨吗？？？

这个应该不是很难，LZ自己钻研一下可以搞定了:lol :lol :lol

donghuafeng · 发表于 2009-11-20 09:53

丫的尺寸是蛮多的！

donghuafeng · 发表于 2009-11-20 10:45

我是新进结构设计行业的，你的图上有些标注不懂是什么意思，请楼主指点一下：
（1）（R40.00），（17.21），（16.73），这些标注为什么要加个小括号？
（2）9H米位是什么意思？
（3）R0.75x0.60,@（直径符号）1.00x1.00为什么要这样标注？还有前面一个标注不知具体指的什么位置

（4）SEC.6-12H(6/1),SEC.3H(6/1)中的6-12H,3H是什么意思？
（5）F/C19.30是什么意思？
（6）M34.00,P0.50是什么意思？
向楼主和各位高手请教了

XY226688521 · 发表于 2009-11-20 11:12

不知道楼主是不是学机械的，建议看看机械制图，就明白了啊

zry358138283 · 发表于 2009-11-20 11:18

这个还是很简单的啊，只要尺寸清楚就好啦

ibpyusk · 发表于 2009-11-21 13:25

画起来不是你们看到的这么简单哦！你们认为简单就帮我画咯！
