搞了一个晚上还没搞好啊

封峒 · 发表于 2009-4-30 01:33

用混合特征去除材料，比方说上表面是一个正方形，下表面是个与上表面的正方形对齐的正方形，两正方形顶点的连线与上表面的倾斜角度是37度，请问这个37度应该怎样做出来啊？？？？？？？？？

haha_YY · 发表于 2009-4-30 02:29

能不能贴个图看看啊......困了看不懂你在说什么..前面说的还看得清楚..后面就不知道说什么了

liulubing · 发表于 2009-4-30 06:48

在混合前先做好辅助点线面，比如作任一母线与底面成37度的旋转面，这样就容易确定你正方形的顶点了，然后进行混合特征。
建模应该选择最快捷易修改不易出错的途径，本题我倾向于直接拉伸切除

封峒 · 发表于 2009-4-30 09:51

我已经建立好了旋转面和基准轴，可是在草绘第二个平面时，旋转面和基准轴都不可选啊

andyhuang2008 · 发表于 2009-4-30 10:12

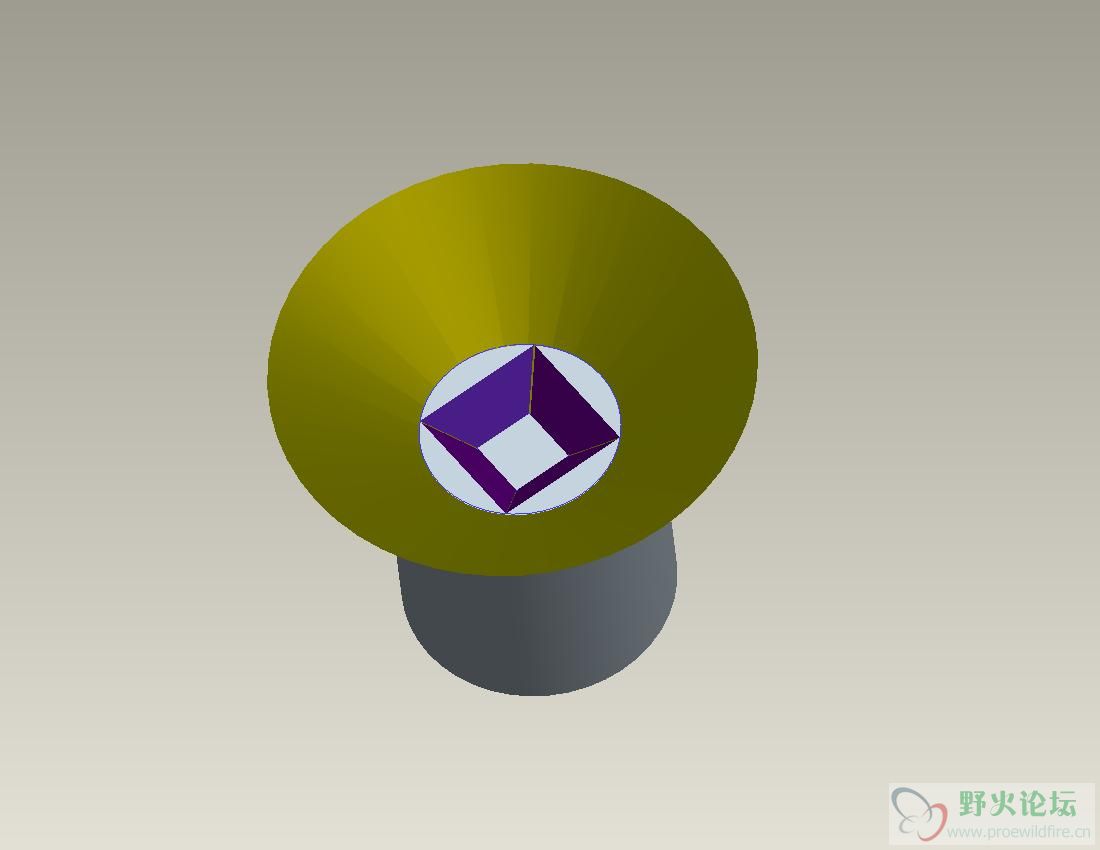

先做個與上表面成37度的旋轉曲面，
做曲面與兩個正方形所在平面的交線，
草繪正方形時約束到剛才的交線-混合切除，
隱藏曲面，就行了

xx.prt.rar (53.42 KB, 下载次数: 13)

molizhang · 发表于 2009-4-30 10:18

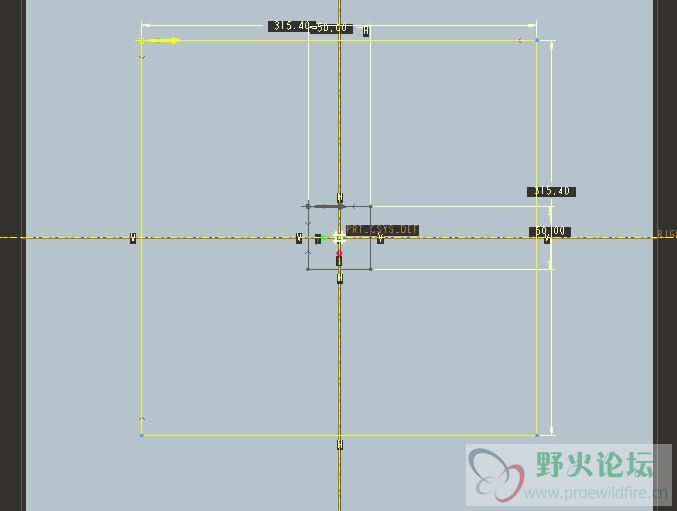

1.在混合面的深度输入框中，不仅可以输入数字，也可以输入计算式。
2.本例中，草绘正方形时，标出其对角线的尺寸。在“分析”-“尺寸变换”菜单中查看两对角线的表示符号。
3.在深度中输入深度基数按公式，本例为（d8-d7)/2/tan(37).
4.如果出现错误，可先输入任意数值。生成图形，再“编辑定义”，输入正确的计算公式即可。
5.要注意各尺寸的表示符号的正确性。

史伟森 · 发表于 2009-4-30 11:06

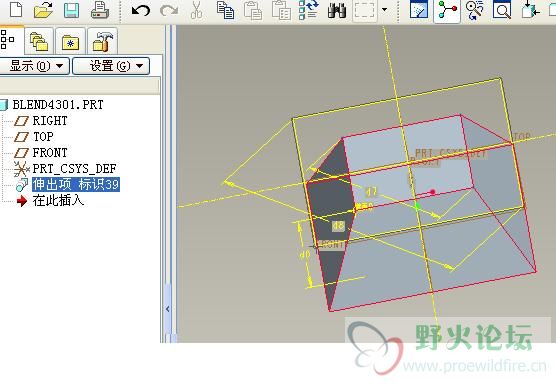

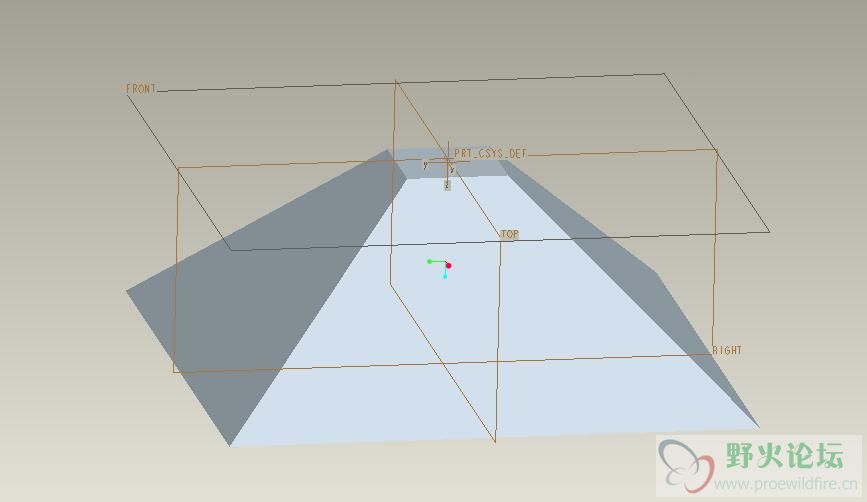

你可以先这样做

由此来确定界面大小。
然后绘制截面

最后生成

这样就符合要求了。
我就是这样理解的，不知道是不是你要的那种效果？不是的话我们再讨论，共同努力

封峒 · 发表于 2009-4-30 11:08

太感动，真的。

yuanyuan221 · 发表于 2009-4-30 23:23

楼上各位的办法不错，个人认为最简单的方法就是拉伸切除，然后拔模，不知意下如何？？？

bjjob1 · 发表于 2009-5-1 07:27

呵呵，都是高手。！
