如何将草绘图合成整体

zwr1981 · 发表于 2009-4-28 15:55

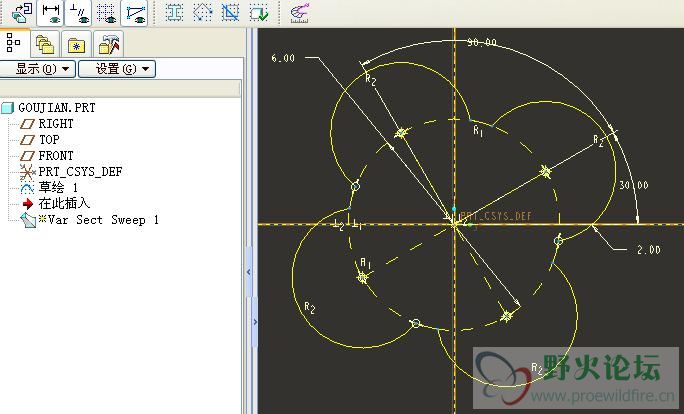

请教：如何将如下图所示的草绘图合成整体，使得能标出一个角度尺寸，改变此角度尺寸时使得图形能整体旋转而不会改变图形形状。供下一步可变截面扫描时添加关系。

[ 本帖最后由 zwr1981 于 2009-4-28 16:15 编辑 ]

andyhuang2008 · 发表于 2009-4-28 16:33

這個要一定的技巧，如下來：
1，做一軸，過坐標中心，並約束到圖形上一點。
2，刪除圖中所有平行/豎置/相對於基准面或坐標的約束。
你的圓中心已約束到基准面

3，尺寸只能在草圖間標，不能標到基准面或坐標。
4，最後標軸與基准面的夾角。
以後改下此夾角，整個圖就會轉動而不會有任何變形。

（這個可是折疊機構的基礎原理，要好好體會！

）

molizhang · 发表于 2009-4-28 20:22

补充2楼的：
1.这种情况多使用构建线（

技巧喔）。
2.下图中的虚线园和两条垂直的虚线直径就是构建线。
3.驱动角度为直径之一与一基准面之间的角度。

molizhang · 发表于 2009-4-28 20:24

本例中，就可以使用那个30度的角度来进行关系式驱动。

andyhuang2008 · 发表于 2009-4-28 20:36

請問3樓，我最進想用虛線圓的時候怎麼都找不到這個工具欄了

我用3.0的

molizhang · 发表于 2009-4-28 20:41

方法是：
先草绘实线园，再选中此园，点击右键，点击浮动菜单中的“构建”即可。
其他构建线操作相同。

andyhuang2008 · 发表于 2009-4-29 07:33

明白了，謝謝樓上指教。軟件每次升級都要學些新東西，還打不開別人的圖，真希望它不要再升級了。

yijian_xilai · 发表于 2009-4-29 10:31

proe里面镜像后面不是有个旋转吗？这个可以满足要求不

zwr1981 · 发表于 2009-4-29 13:45

请问三楼：我做的只有那个构建圆和直线同时转，那四个弧并不同时转啊，该怎么做啊

molizhang · 发表于 2009-4-29 19:00

注意四个圆心的约束，一定要约束到两个构建线直径的两个端点。
草绘中，约束的运用是很有技巧的，你要好好做一下这些方面的联系哟！！！
