    [分享] 分享-3.5mm插拔式接插件2pin-14pin，根据自己的需要自行选择，希望大家可以用到

    [复制链接]
    chaoyue4978

    31

    主题

    1017

    回帖

    32

    威望

    讲师

    积分
    1165
    QQ
    发表于 2019-5-21 10:14 | 显示全部楼层 |阅读模式
    由于最近一段时间设计 物联网消费电子产品，用到各种各样的电子接插件，电子配套端口比较多，大部分所有的都可以在晚上找到2D图，但是设计阶段，不买产品，供应商不给3D图的，所以，自己绘制了一些，也有付费买的3D，这里都将逐步的分享给大家，希望大家能减少设计苦难，真正的分享的有价值！
    分享的   3.5mm插拔式接插件，2pin-14pin的3D，大家根据需要自行选择；PDF文件是6pin的规格书

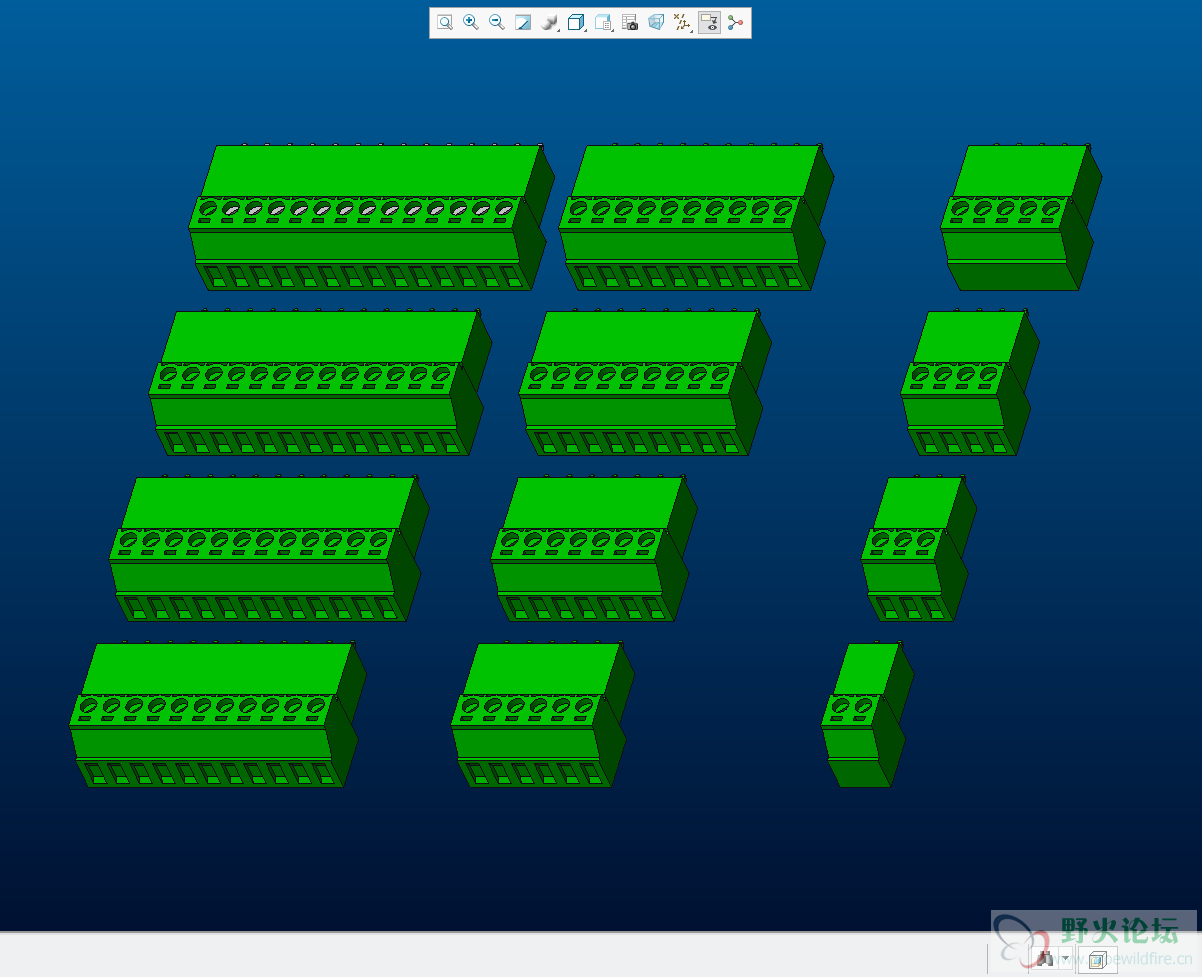

    所有规格的装配

    所有规格的装配

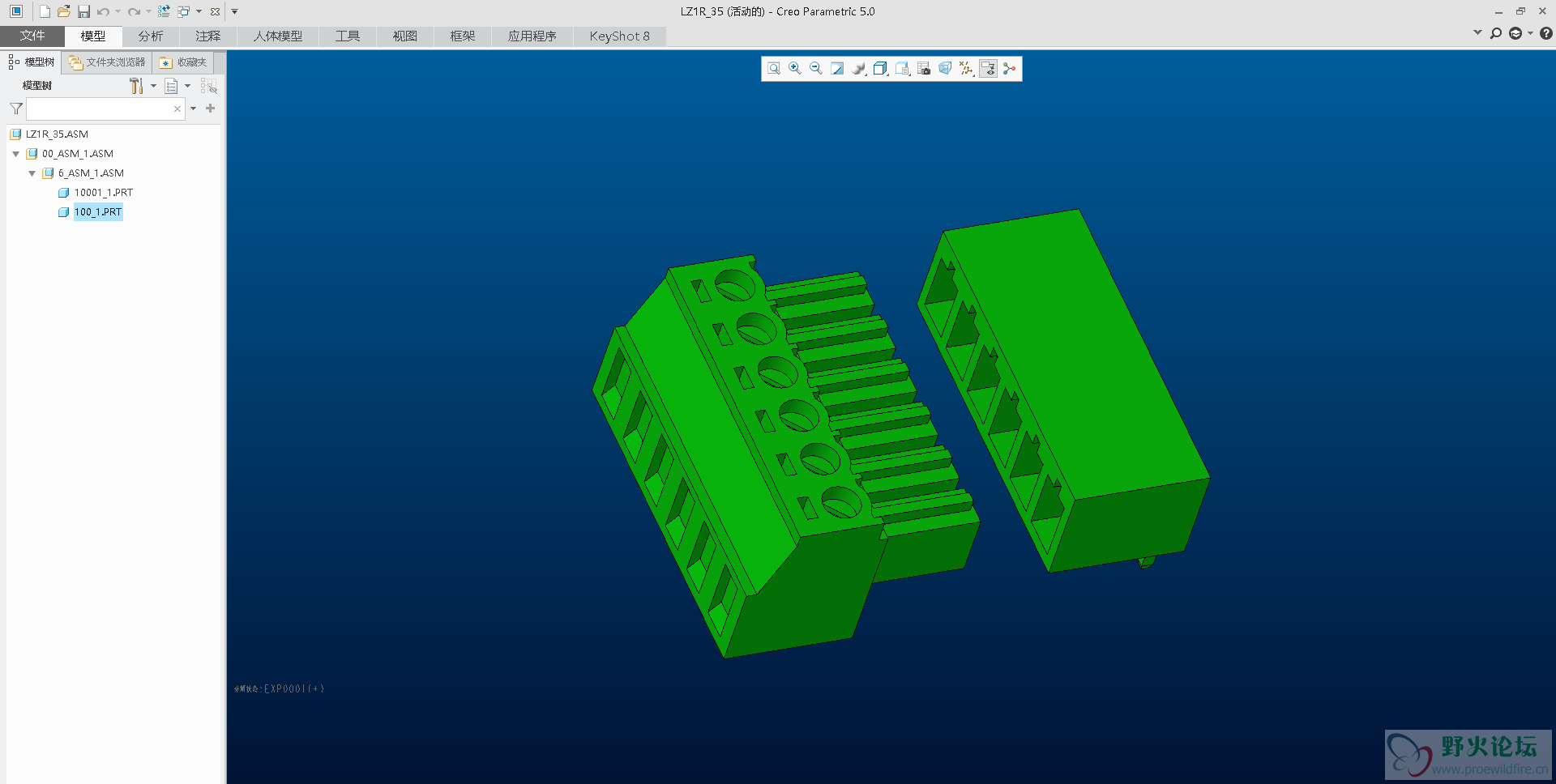

    6pin

    6pin

    LC1-3.5.pdf

    362 KB, 下载次数: 44

    LZ1R-3.5(1).pdf

    300.92 KB, 下载次数: 31

    插拔式接线端子 3.5mm.rar

    938.65 KB, 下载次数: 74

    售价: 2 金钱  [记录]

    评分

    参与人数 1威望 +1 金钱 +4 收起 理由
    野火 + 1 + 4 感谢分享

    查看全部评分
