如何在一条曲线上画出首尾相连的等长直线段？

hust_bob · 发表于 2019-2-28 15:59

如下图示意，我要在曲线上画出50条首尾连接的等长直线段，一个个手画的话太麻烦，有简单的方法吗？

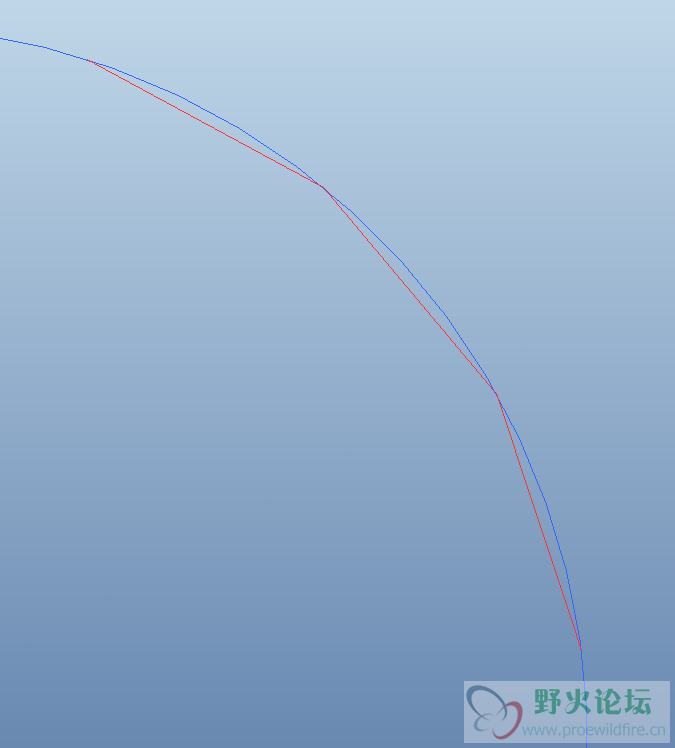

首尾相连且等长的直线段

我尝试使用阵列，但是首尾不能相连，或者直线段长度会不一致。
求大神解惑，不胜感激！

thestronger · 发表于 2019-2-28 16:05

本帖最后由 thestronger 于 2019-2-28 16:16 编辑

任意曲线吗？你这个看起来象圆弧。然后直线长度是定好的吗？还是说不固定，刚好50段平分曲线？你说得太不清楚了

hust_bob · 发表于 2019-2-28 16:20

thestronger 发表于 2019-2-28 16:05
任意曲线吗？你这个看起来象圆弧。然后直线长度是定好的吗？还是说不固定，刚好50段平分曲线？你说得太不清 ...

抱歉我补充一下：
1、任意曲线，不是圆弧，只是我截图的这段看着比较圆滑
2、直线长度5mm固定的
3、我希望沿着一条不规则的任意曲线，画50段首尾相连的5mm等长直线。
谢谢指导!

divi88 · 发表于 2019-2-28 16:21

1.草绘：做一条与参考7.2°的中心线，连接弧上两个交点。
2.阵列：轴阵列，50个，7.2度


hust_bob · 发表于 2019-2-28 16:24

divi88 发表于 2019-2-28 16:21
1.草绘：做一条与参考7.2°的中心线，连接弧上两个交点。
2.阵列：轴阵列，50个，7.2度

抱歉我前面没有讲清楚条件，是在一条不规则曲线上，不是一个圆。
还是感谢你的指导！

divi88 · 发表于 2019-2-28 16:24

上条和你补充条件同时发了。稍等按你的条件来一个吧

malot · 发表于 2019-2-28 16:35

同关注此问题。

thestronger · 发表于 2019-2-28 17:03

以我的智商只能一段一段画了，指定第一段长度5，然后约束长度相等。
下面有请高人出场

暗菩提 · 发表于 2019-2-28 19:12

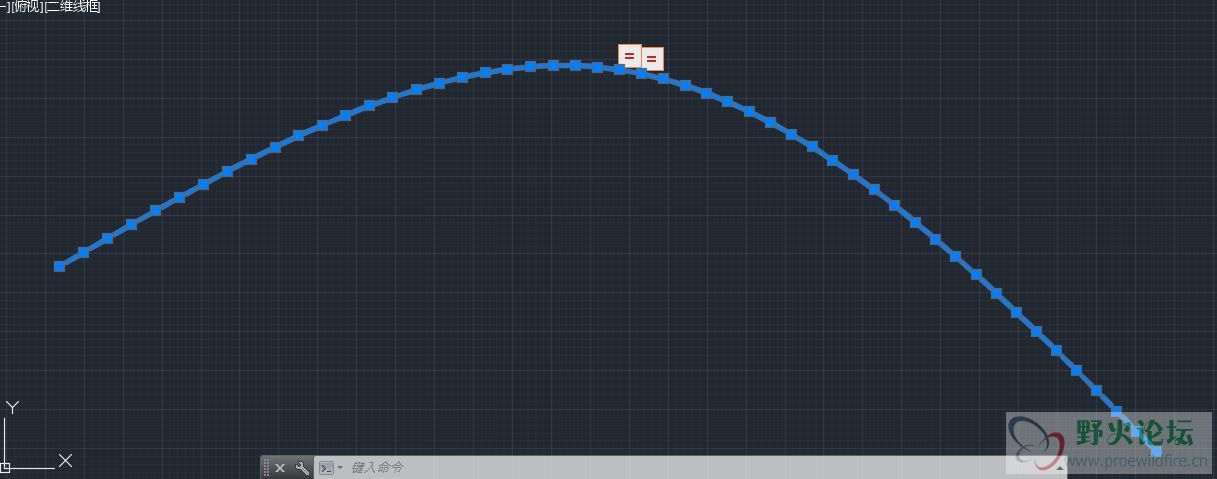

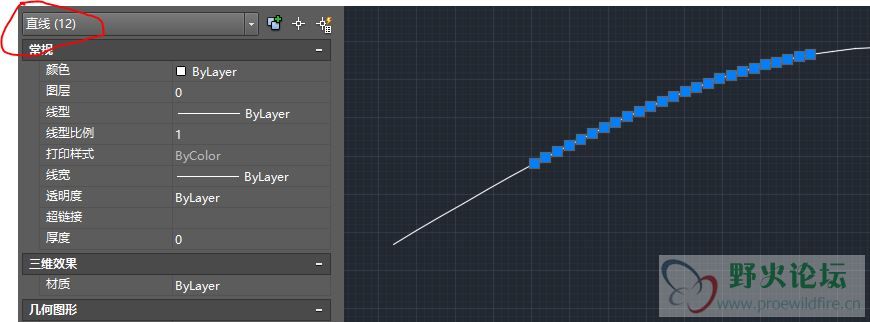

PROe里有没有快捷的方法不清楚，不过可以试试在AUTOCAD里做，两个命令，spl作样条线，spe后选择转换为多段线，输入精度，我定的是32，精度越高线段长度越一致。如果一定要长度5MM，不嫌麻烦可以找到最接近的精度值，再用gcon里的相等一个个约束（大工程啊）。做好导入proe待用。记得3dMAX里好像有定长度成多段线的，没有深入研究过，不能确定。
