求助此零件画法，谢谢

mikechaochao · 发表于 2017-9-13 09:22

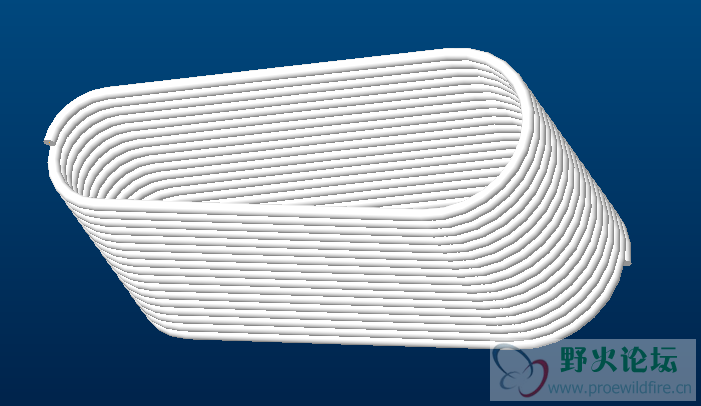

求助大神帮忙此零件的具体画法，感激不尽

HUCW · 发表于 2017-9-13 09:47

本帖最后由 HUCW 于 2017-9-13 09:55 编辑

是不是这样？

mikechaochao · 发表于 2017-9-13 10:47

HUCW 发表于 2017-9-13 09:47
是不是这样？

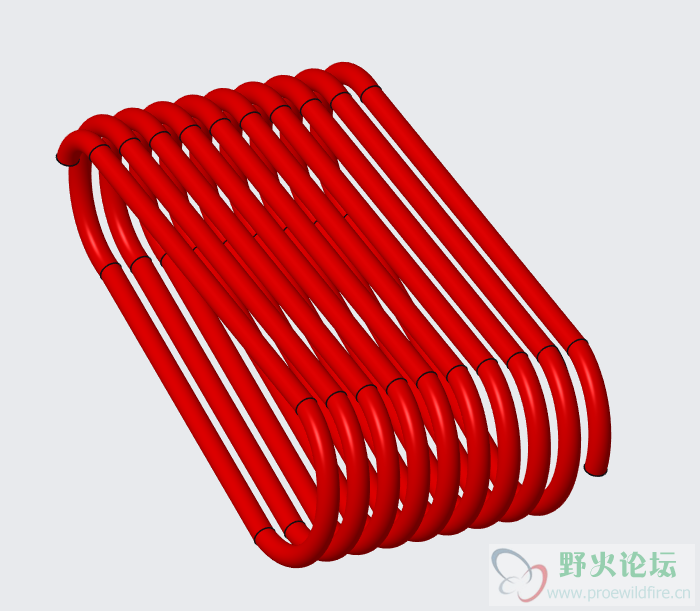

是的，能否赐教如何绘制，tks

HUCW · 发表于 2017-9-13 11:04

这个简单点，咋不先自己思考一下？
creo3.0的

a28832930 · 发表于 2017-9-13 11:18

1. 引申形體
2. 螺旋掃描曲面
3. 相交曲線
4.掃出即可

wxsqyyl · 发表于 2017-9-13 11:29

HUCW 发表于 2017-9-13 11:04
这个简单点，咋不先自己思考一下？
creo3.0的

能稍微讲解下吗，我用的proe，有点不懂

HUCW · 发表于 2017-9-13 14:55

wxsqyyl 发表于 2017-9-13 11:29
能稍微讲解下吗，我用的proe，有点不懂

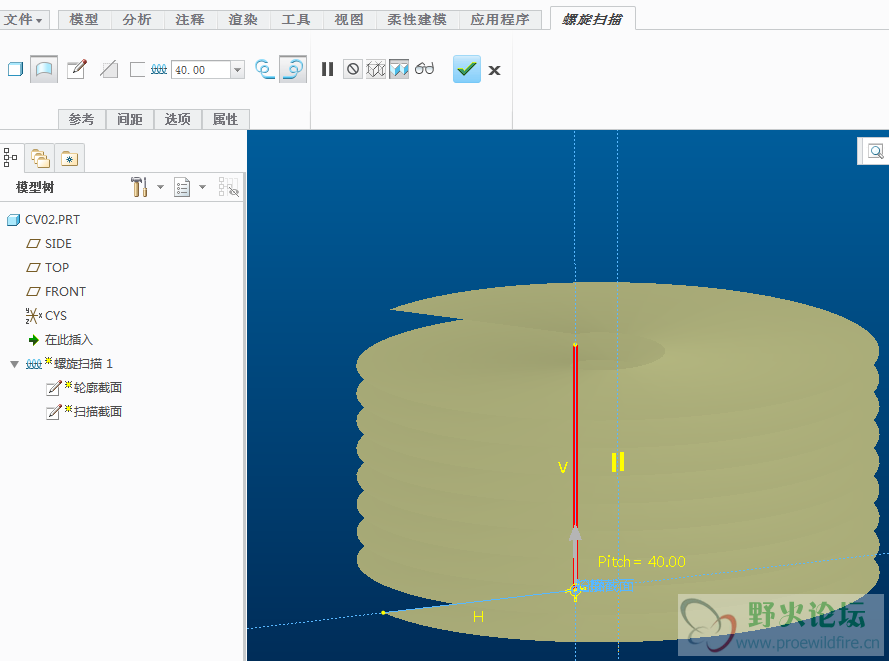

1.螺旋扫描出螺旋曲面。

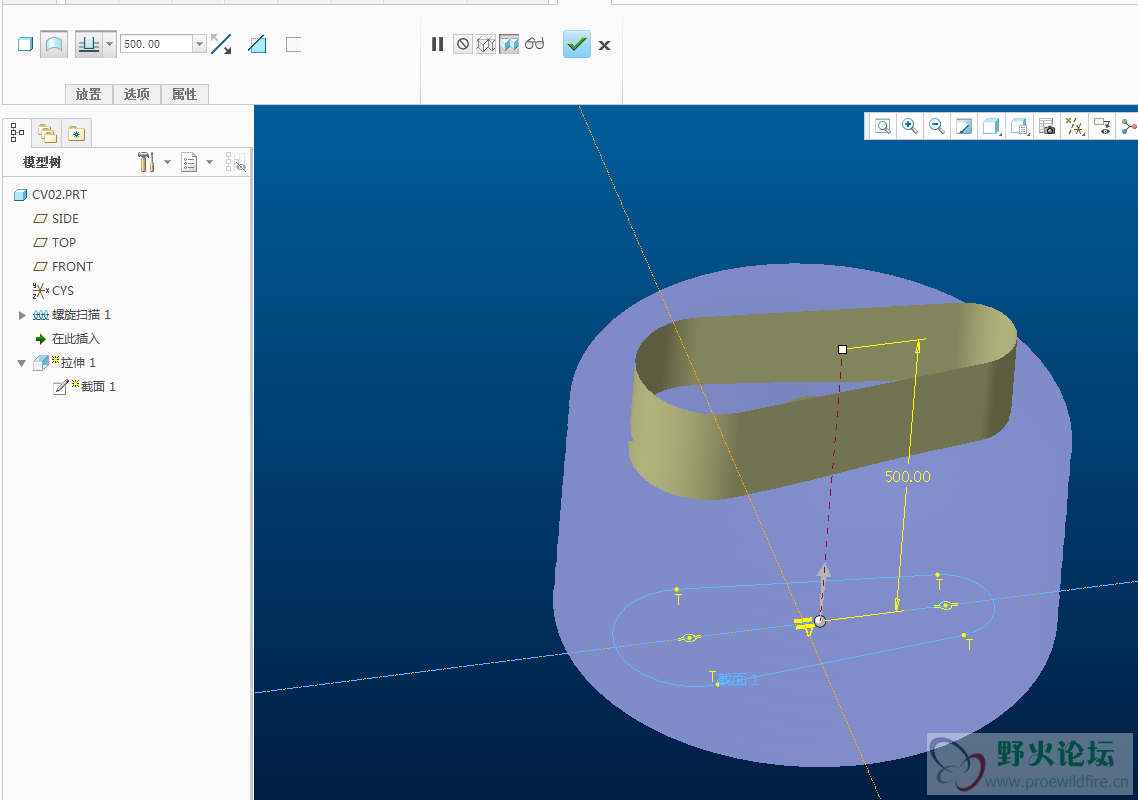

2.建立和螺旋曲面相交的拉伸曲面。

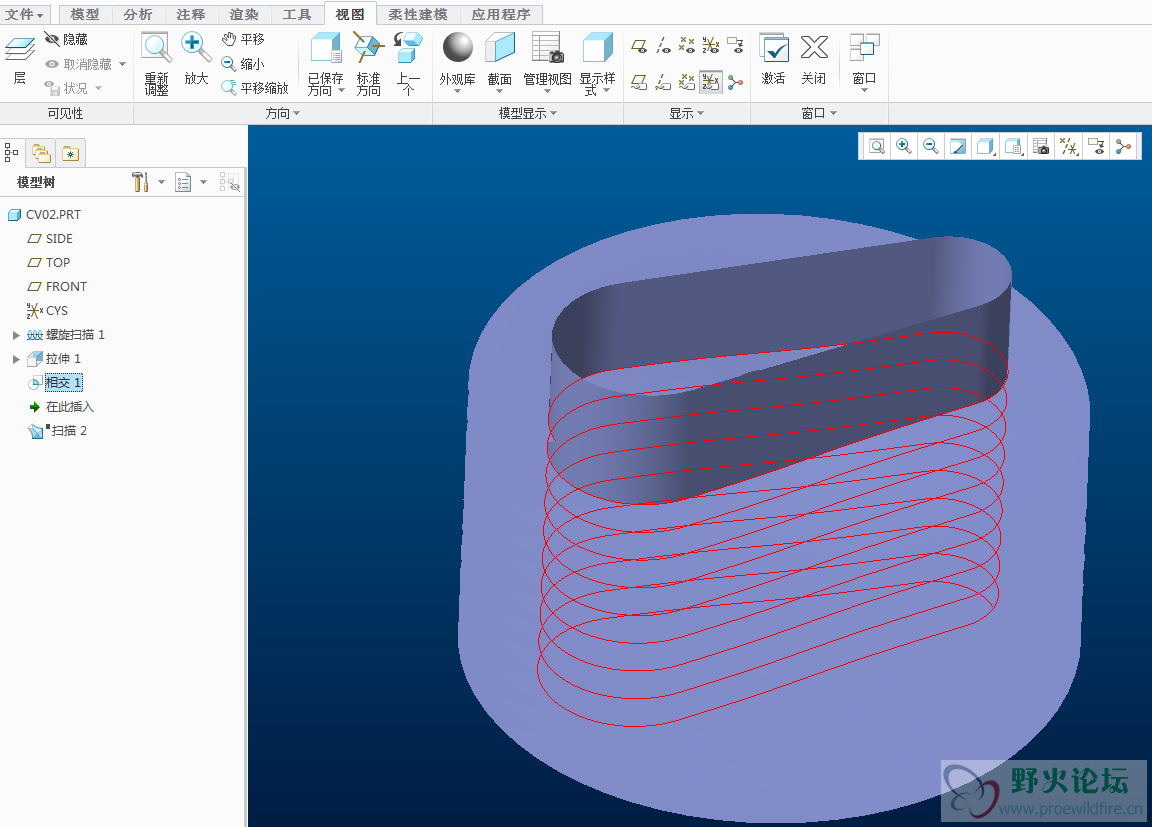

3.两曲面相交取交线。

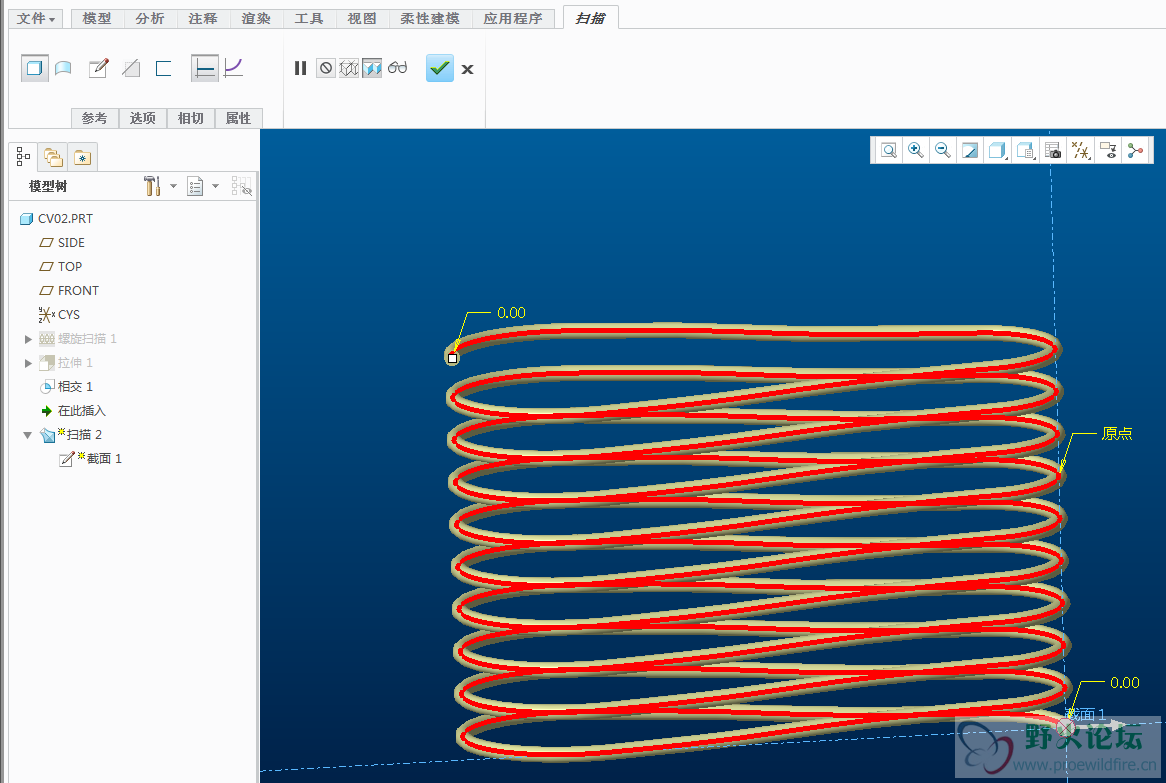

4.交线扫描。

wxsqyyl · 发表于 2017-9-13 16:08

HUCW 发表于 2017-9-13 14:55
1.螺旋扫描出螺旋曲面。
2.建立和螺旋曲面相交的拉伸曲面。
3.两曲面相交取交线。

不错，受用，谢谢

zouloveqq88 · 发表于 2017-9-13 17:18

给你提供另一种方法：
1.拉伸曲面；
2.包络；

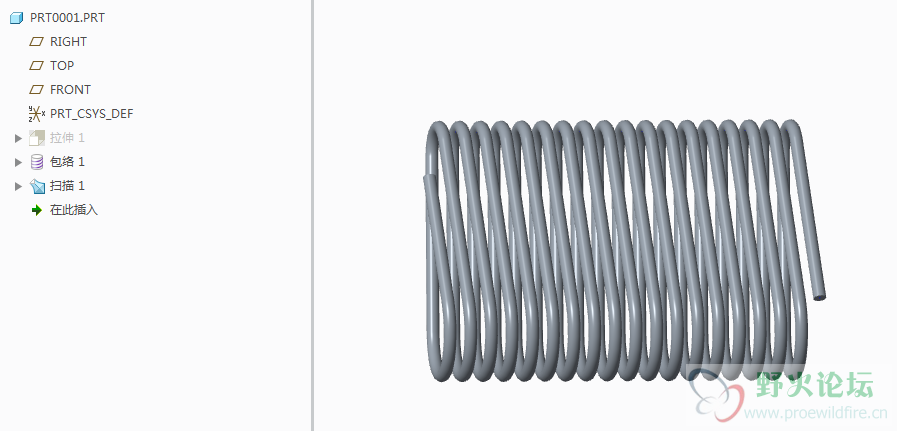

3.扫描。

mikechaochao · 发表于 2017-9-16 17:19

zouloveqq88 发表于 2017-9-13 17:18
给你提供另一种方法：
1.拉伸曲面；
2.包络；

很不错，另外一种方式，学习到了，非常谢谢
