我要画2个相同的零件，可是方向不同那种

wql2437 · 发表于 2017-8-31 17:57

我要画2个相同的零件，可是方向不同那种，可是每次都要画完一个再新建一个文件画另外一个，有什么方法可以避免这个问题吗

HWQ868 · 发表于 2017-8-31 17:57

如果只是方向相反可以在装配里用插入元件创建一个镜向零件,如果是在单个零件里可以用复制实体曲面再镜向. 用族表建立关系也可以,那个比较复杂些,适合经常用到,类似标准件的情况.

wql2437 · 发表于 2017-8-31 17:58

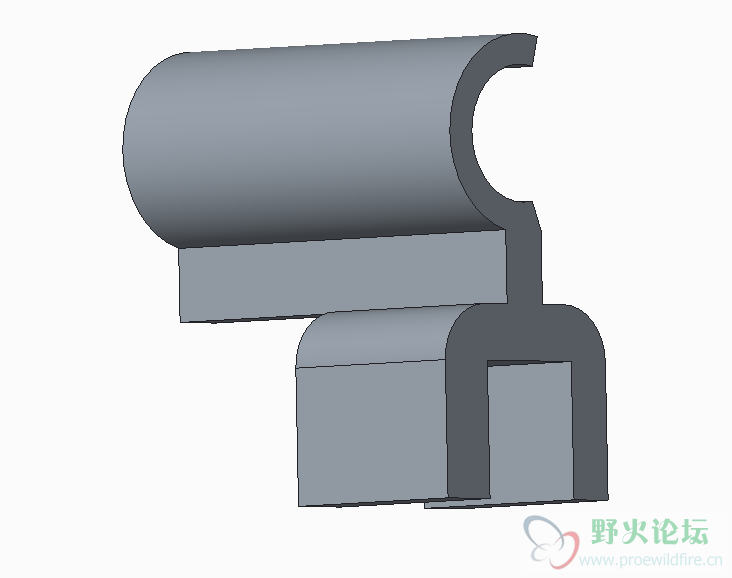

像这样子的一个零件，要做两个方向的

liurunxing · 发表于 2017-8-31 18:34

本帖最后由 liurunxing 于 2017-8-31 18:41 编辑

方向是指上面的半圆缺口吗？
可以试试用族表。

如果猜的不错的话，
先建个不带缺口的零件。
族表零件，一个缺口在这边，
一个缺口在那边。

chenxl423 · 发表于 2017-8-31 19:42

镜像零件就好了吧！

zhanghai6911351 · 发表于 2017-8-31 23:27

在组建里面创建镜像零件

wql2437 · 发表于 2017-9-1 08:36

liurunxing 发表于 2017-8-31 18:34
方向是指上面的半圆缺口吗？
可以试试用族表。

感谢解答

wql2437 · 发表于 2017-9-1 08:36

chenxl423 发表于 2017-8-31 19:42
镜像零件就好了吧！

感谢解答

atgs · 发表于 2017-9-1 08:36

还可以利用发布几何来做

wql2437 · 发表于 2017-9-1 08:38

HWQ868 发表于 2017-8-31 17:57
如果只是方向相反可以在装配里用插入元件创建一个镜向零件,如果是在单个零件里可以用复制实体曲面再镜向. ...

感谢解答
