【看图建模】练习_70403

sdgdjgb · 发表于 2017-4-3 10:10

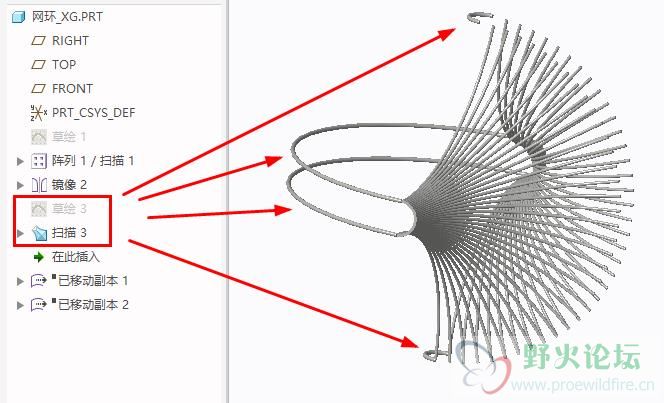

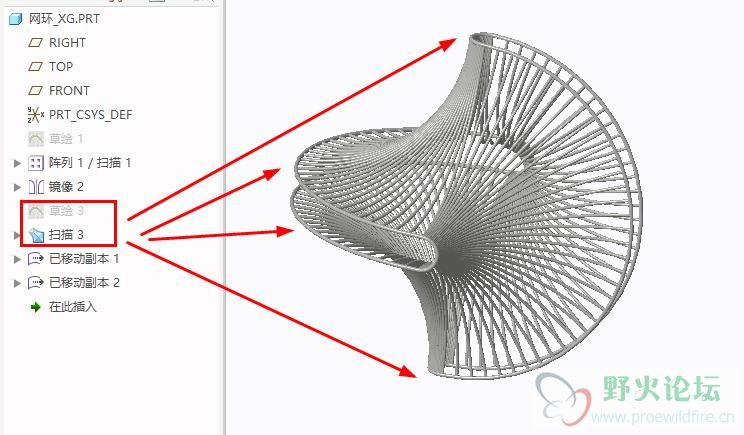

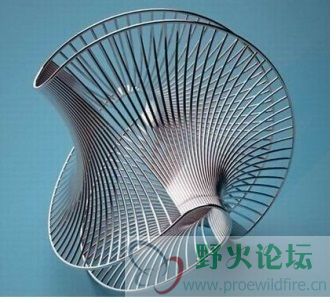

如图所示：来源于网络

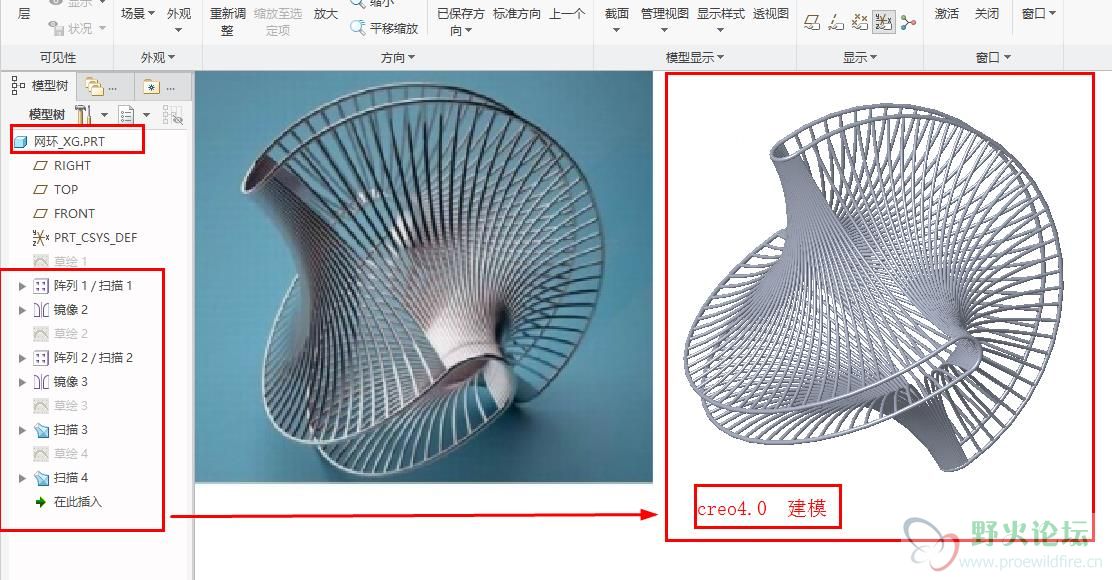

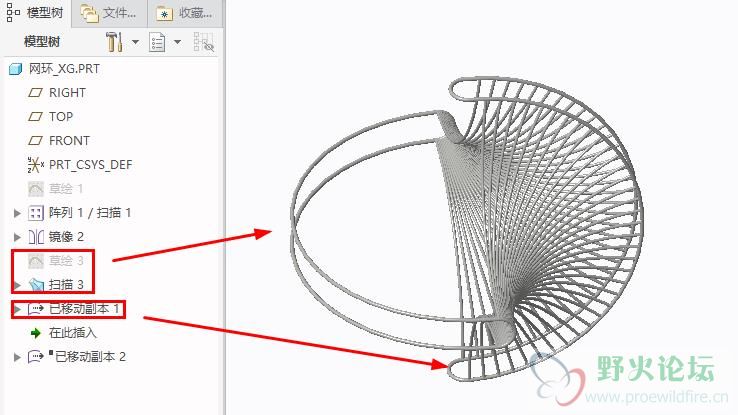

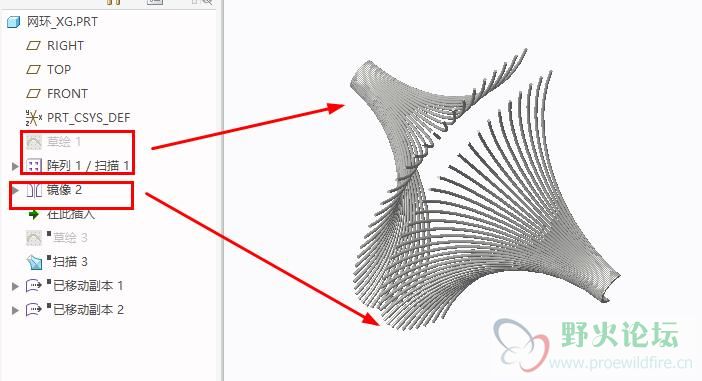

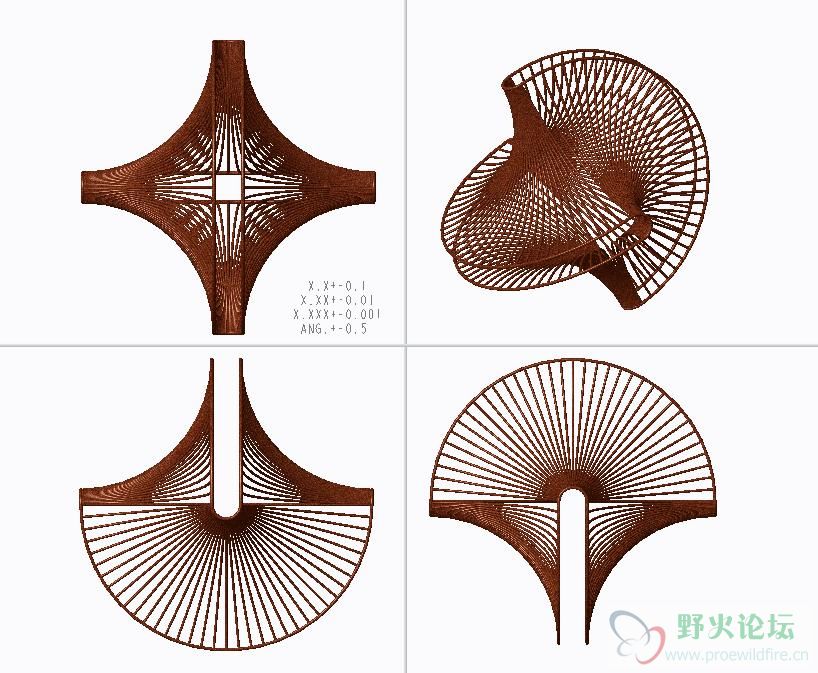

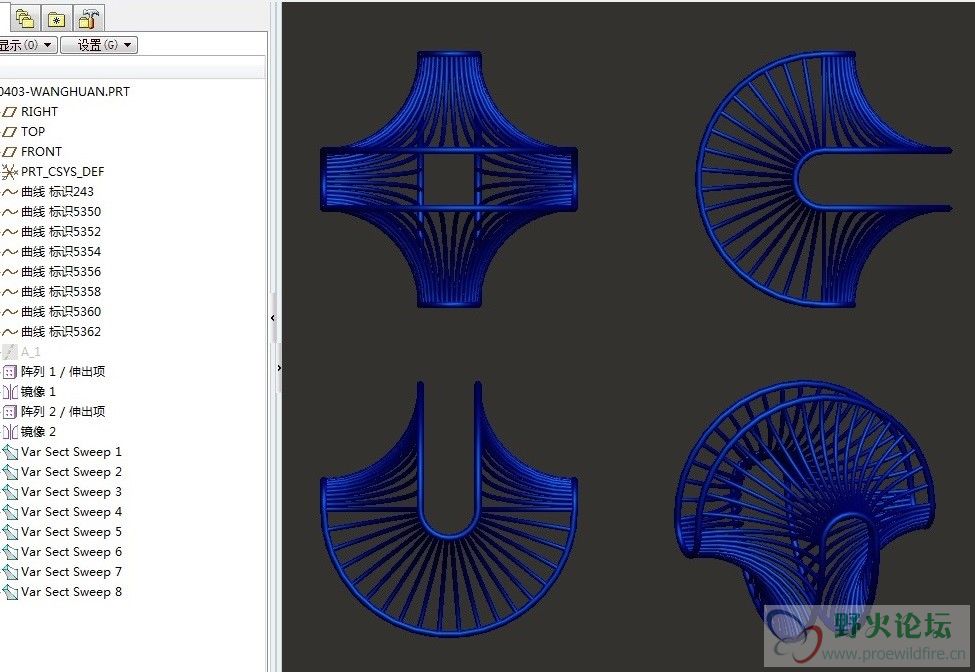

建模如下

liurunxing · 发表于 2017-4-3 14:55

请教老师，
模型树中的草绘1、草绘2可是网环的边筋？
如果是的话，请指点方程式。
我用野火4.0，方程不熟的话，要8段线。
到最后的的可变扫描出错，
卡壳了。

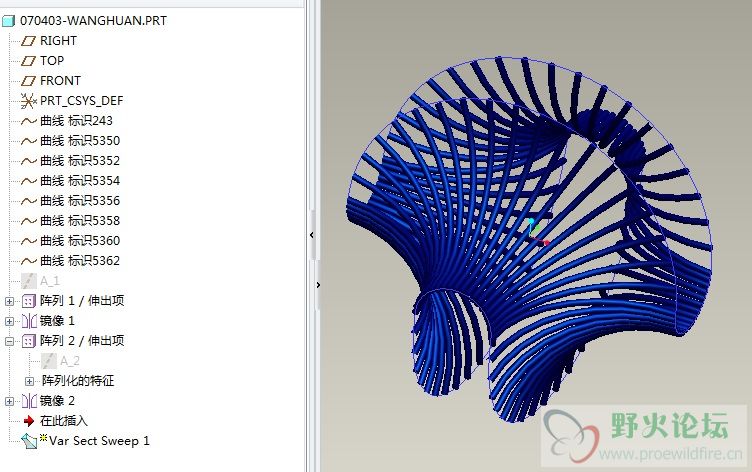

半成品贴一下，献丑了。
求老师指点！

sdgdjgb · 发表于 2017-4-3 16:51

liurunxing 发表于 2017-4-3 14:55
请教老师，
模型树中的草绘1、草绘2可是网环的边筋？
如果是的话，请指点方程式。

没有方程。也没有关系式。

liurunxing · 发表于 2017-4-3 17:14

本帖最后由 liurunxing 于 2017-4-3 17:55 编辑

那就是思路的问题。

解决不了曲线的问题，
后面的变截面扫描也只能一条线一条线的来，
高版本变截面扫描应该可以选择多线吧。

变换草绘平面时，及第二次阵列时，有点头晕。

直接扫描可以出，为什么要变截面呢？
走弯路还掉坑里了。

血之瞬间 · 发表于 2017-4-3 17:37

好恐怖，我肯定不会。

sdgdjgb · 发表于 2017-4-3 18:12

本帖最后由 sdgdjgb 于 2017-4-3 18:46 编辑

liurunxing 发表于 2017-4-3 17:14
那就是思路的问题。

解决不了曲线的问题，

只要做出四分之一就可以了。。。


t407363820 · 发表于 2017-4-3 18:50

看看怎么y

chenxl423 · 发表于 2017-4-3 19:47

学习下

futurism · 发表于 2017-4-4 09:03

厉害！

血之瞬间 · 发表于 2017-4-4 15:15

能上个PRT档吗？
