Creo2.0 钣金的简介之钣金创建

085304229

1.钣金件一般是指具有一定厚度的金属薄板零件，机电设备的支撑结构（如电器控制柜）、护盖（如机床的外围护罩）等一般都是钣金件。与实体零件模型一样，钣金模型的各种结构也是以特征的形式创建的，但钣金的设计也有自己的规律。
2.在Creo2.0创建钣金有一下两种途径：

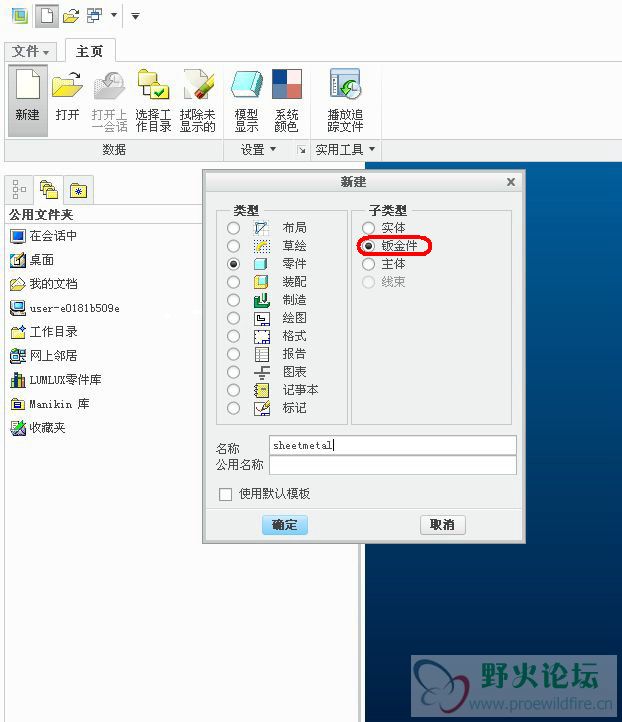

2.1是通过新建零件，然后选择钣金件。











2.2是通过实体进行转换得到钣金件。此法是先创建实体特征，然后再进行转换。

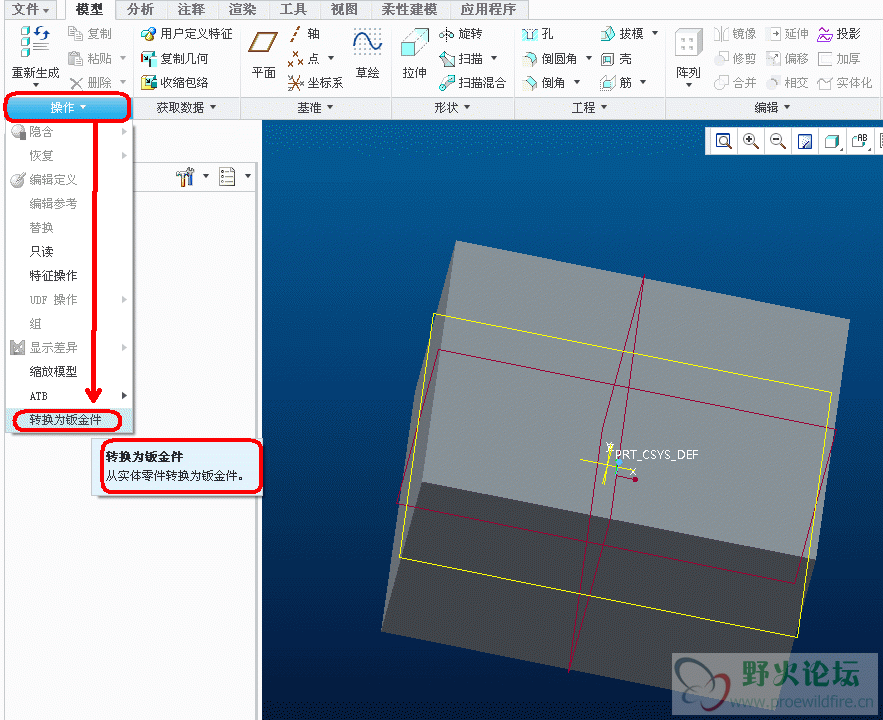

选择转换为钣金件后弹出：










驱动曲面：可将材料厚度均一的实体零件转化为钣金件。其操作方法是选择实体表面上的曲面作为驱动面，然后输入钣金厚度值，即可。值得注意的是，实体上与驱动面不垂直时，在转换为钣金件后，其与驱动面垂直。（为了说明这一点我在原基础模型上添加一个斜切特征）










选取驱动面前，看到。斜切特征没有变化：









选取驱动面后，看斜切特征已经变化了。

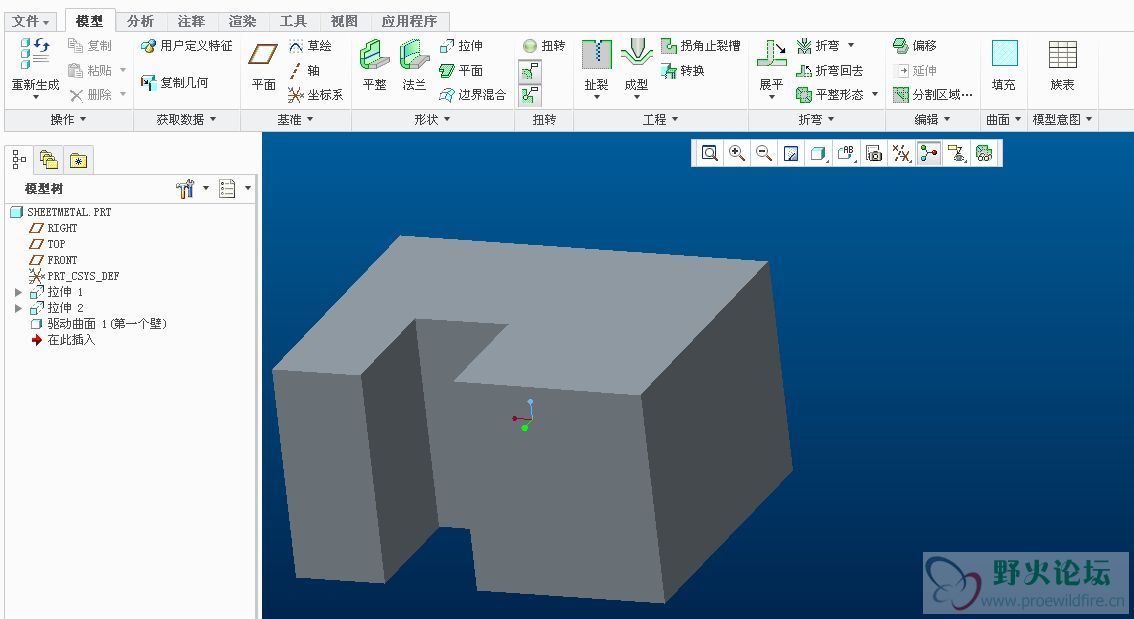

单击确定按钮，进入钣金模块。










下面看一下，使用壳进行转换（其使用方法和特征操作一样）：

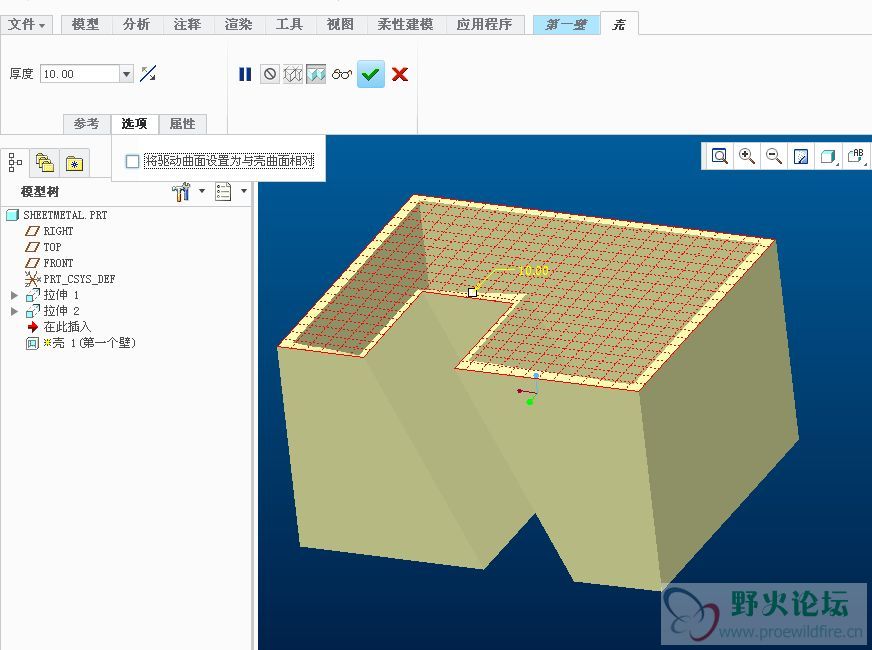

选取要去除的曲面：

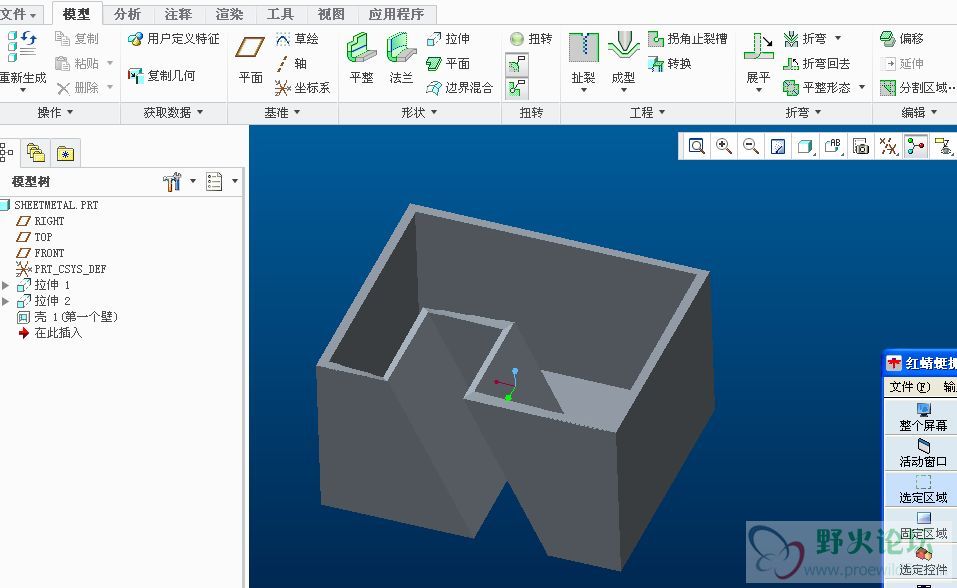

单击确定按钮，进入钣金模块：












看一下钣金模块的这些命令：

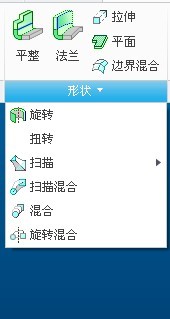

形状璧主要有拉伸璧、平面璧、旋转璧、混合璧、扫面璧、平整璧和法兰璧（其中这些主要是用来创建基础的钣金特的）。








“工程"这块主要是一些后期的钣金成型处理（以后会结合实例说明）：












折弯这块很重要，主要是处理钣金折弯，以及生成折弯顺序表的

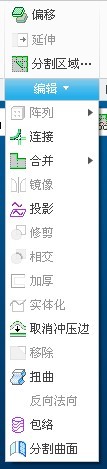

”编辑“这块这要有合并，延伸，分割区域，用到多一些。

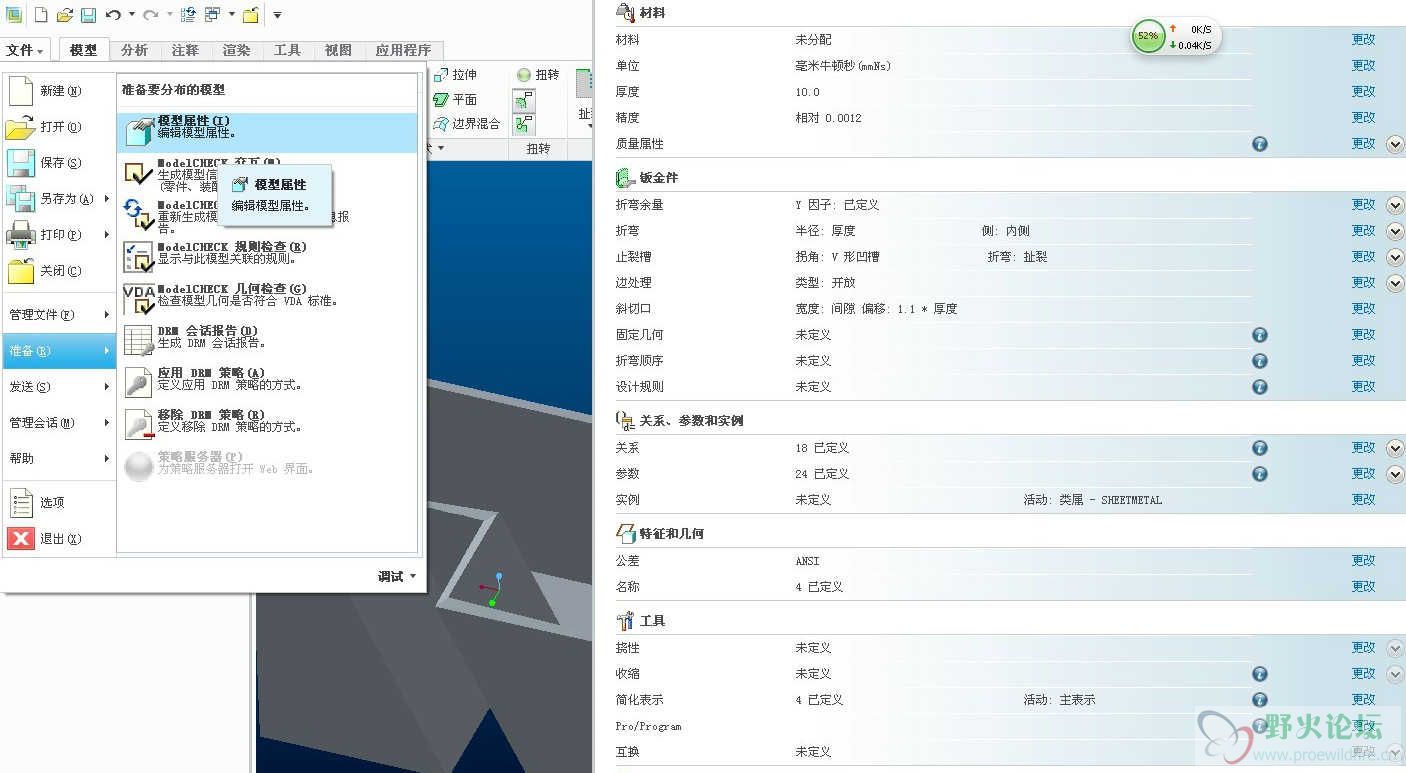

关于钣金的一些参数看以在”文件“下的”准备“下的”模型属性里“











下面就以钣金第一种方法为例进行演示（新建零件，选择钣金，进入钣金模块后，显示如图所示）：









看到图中除了形状里面的一些命令可以使用，其他都是未激活状态，因为其他特征是要建立在现有特征基础之上的。下面我们就创建，第一璧，所谓第一钣金璧，就是我们最初创建的第一个钣金特征。
我们用”拉伸“和”平面“分别创建钣金璧，看一下他们的区别：

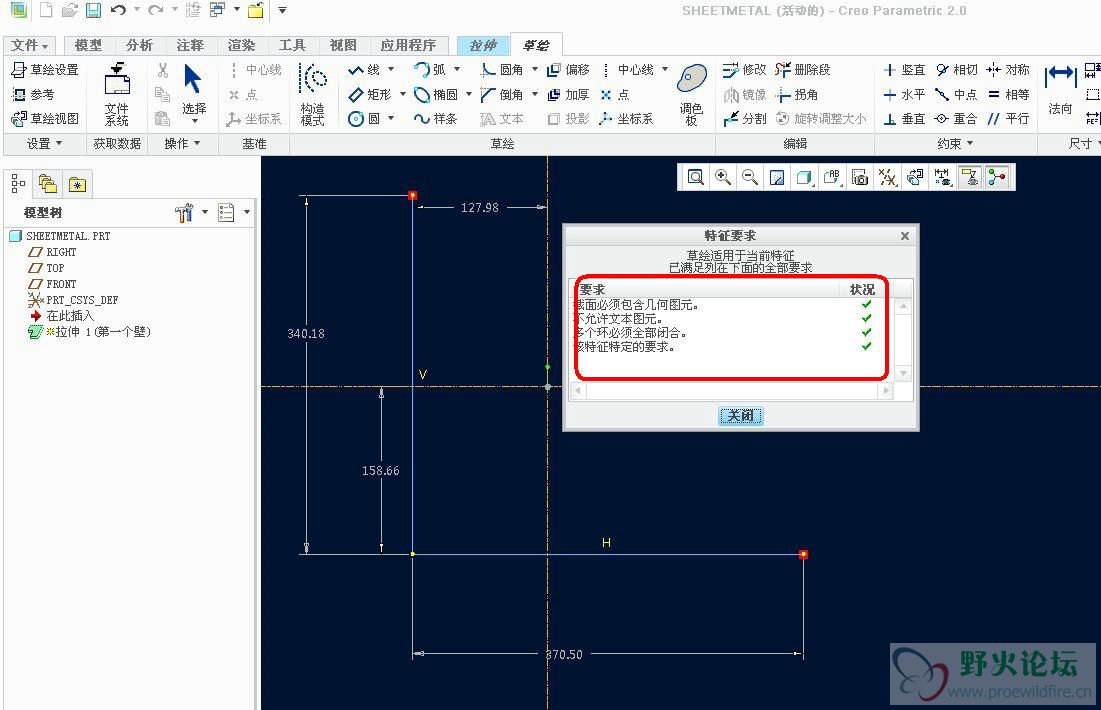

首先用”拉伸”创建（单击拉伸，进入草绘模式）注意看特征要求，我绘制的是开放的截面依然满足要求










绘制如图所示的图形，完成草绘后，看到：












单击确定按钮，完成拉伸钣金的绘制

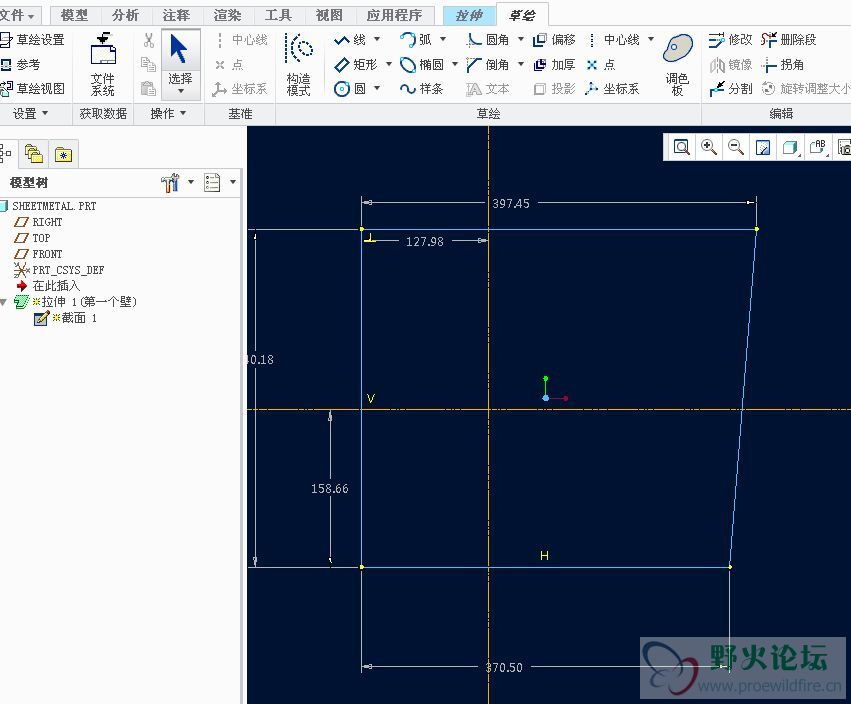

如果我们在上一步的草绘中绘制封闭的图形是什么样的结果呢，看一下。










退出草绘，看到：
