如何利用基准图作可变截扫描

liyujunai · 发表于 2008-8-7 14:43

上次我在本论谈上看到有位楼主用基准图作可变截扫描,我一直不懂.想请教一下各位高手关于基准图的问题.如何让自己画的基准图显示出来,如何利用它作可变截扫描.谢谢各位啦!

daivone · 发表于 2008-8-7 15:50

这个也就是用基准图形来控制截面的变化，与关系式是一样的，只是这个更直观一点
不过在创建基准图形的时候要注意，Y轴不能有一个相同的值，否则不成立

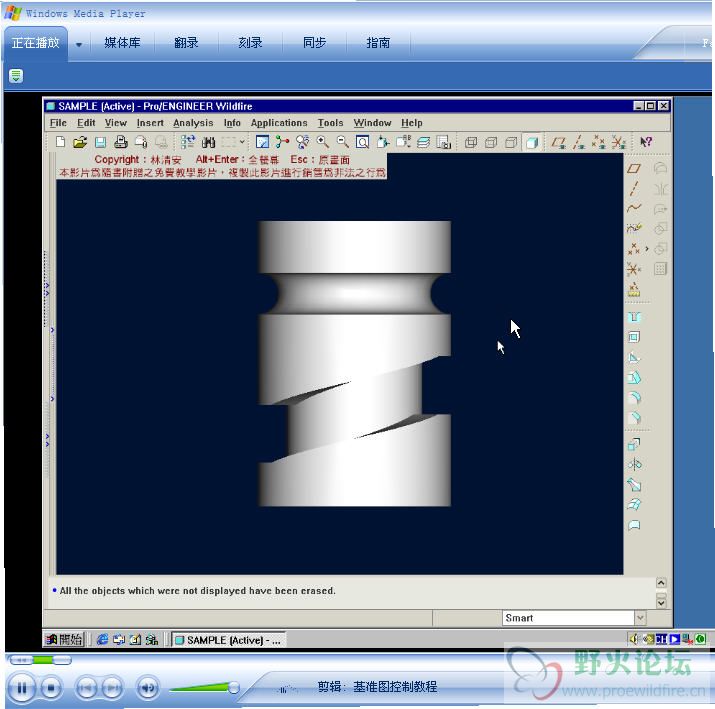

从你那个图形上可以看了sd4这个尺寸是由图形2来控制变化的， sd3这个尺寸是由图形1来控制变化的
基准图形是看不到的，要想看到则要对它进行重新定义就可以看到它的截面的
