扭曲（warp）特征详解和应用

董姚勇 · 发表于 2012-7-25 08:34

扭曲（warp）特征详解和应用之（一）：变换（transform）

在Pro/Engineer WildFire以后的版本中，新增了一个功能指令，那就是扭曲（Warp）。利用扭曲（Warp）我们可以对一些已有的几何进行一些像比例缩放（单向和多向），变形（局部和整体）等几何级的操作，在一些特殊的造型场合下使用往往有事半功倍的作用。尤其是在WildFire3.0以后PTC对warp指令的算法和操作进行了优化，操作更方便，反应更及时，不失为一个好用的指令。
1. 基本操作方法
指令位置：插入（Insert…）＝＝》扭曲（warp）…
因为我们是要针对已有的几何进行操作的，所以首先我们要选择要进行扭曲（warp）变形的几何，几何可以是实体，面组和曲线。然后选择变形的参考方向，可以是基准平面也可以是坐标系，如图warp-1-01所示

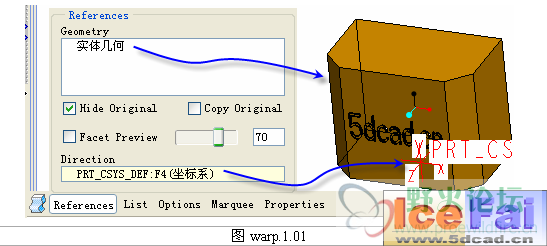

图warp.1.01
内幕：如果选择“隐藏原始（Hide Original）”选项那么在变形后原始几何就自动隐藏，相当于直接变形成新的几何了，如果所选的几何是面组或是曲线，我们选择“复制原始（Copy Original）选项可以在不影响原始几何的情况下进行变形

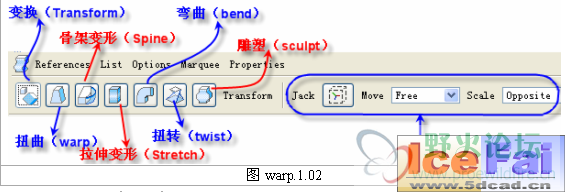

当我们选完这两个参考后，确定就可以进入扭曲（warp）环境了。如图warp.1.02所示，在扭曲（warp）环境中系统提供了相当丰富的变形工具，对于每一种变形工具都有它们独特的操作方法和用途，我们在下面就来详细讲解一下这些变形工具的使用和用途。

2. 变形工具详解
2.1. 变换（Transform）
利用变换（Transform）工具我们可以对选定几何作各个方向上的缩放（Scale）和平移变换。点击变换（Transform）工具的图标，进入变换（Transform），就会看到在选定的几何外轮廓上出现一个带方格的选取框（Marquee），并且中间出现类似座标系一样的操纵柄（Jack）；如图warp.2.01所示。

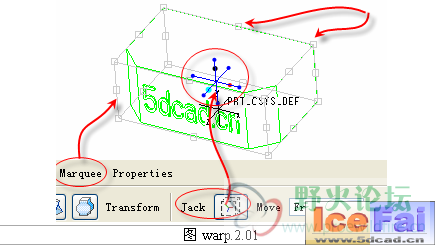

图warp.2.01

这两个工具基本上在所有的扭曲工具中都会出现，选取框（Marquee）用于对几何进行形状的变形操作，比如缩放，局部扭曲，变形等操作；而操纵柄（Jack）则用来进行定位的变换，比如平移，旋转操作。
2.1.1．选取框（Marquee）操作选项(warp-01.prt)
我们先来看选取框（Marquee）的操作方法，按住选取框（Marquee）的角点并进行拖放我们可以对几何进行3D的缩放，也就是整体放比例（图warp.2.02）。而按住边上的中点拖放即可进行几何的2D缩放，所放的平面就是该点的两个箭头确定的平面（图warp.2.03）。而按住其中的一个箭头进行拖放就可以实现一维的缩放了（图warp.2.04）。

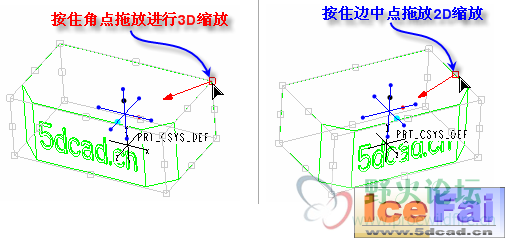

图warp.2.02 按住角点拖放实现3D缩放图warp.2.03按住中点拖放实现2D缩放

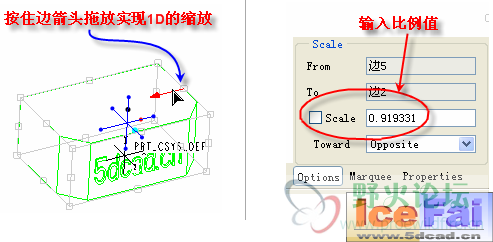

图warp.2.04按住边箭头拖放为1D缩放图warp.2.05在选项（Options）中输入比例值
在我们进行拖放的时候虽然可以很直观的看到缩放的效果，但在有的时候我们是需要一个确定的比例值的，这时我们可以在选项（Options）选项页下直接输入参数值，如图warp.2.05所示。
内幕：如果想在扭曲（warp）环境外直接修改扭曲（warp）的内部参数值的话，我们可以在该参数前的方框上打上勾，这样就可以模型（part）环境下直接修改这些参数。
在缩放几何的时候，根据基点的不同有两种不同的方式，分别是对面（Opposite）和中心（Center）.选定对面（Opposite）时所放以对面为基准（如对角点，对角边和对边）维持不动。而选中心（Center）时则以选取框的中心为不动基准进行缩放。图warp.2.06
图warp.2.06
2.1.2．操纵柄（Jack）操作选项
操纵柄（Jack）是对选定几何进行整体的定位操作，包括平移，旋转等。操作柄（Jack）由三条轴组成，对于没条轴段来说，都可以进行两种操作，按住轴的中段大部分区域都可以进行操纵柄的平移操作，而轴的两端则可以用来作旋转操作

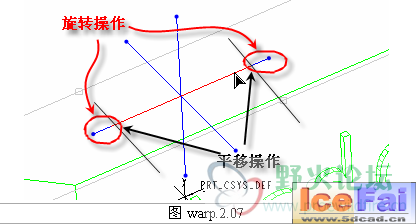

图warp.2.07

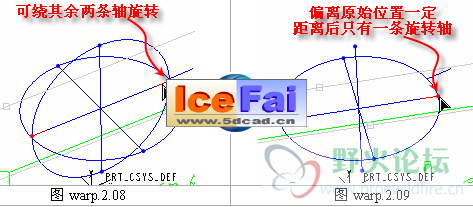

显然，当我们按住其中的一条轴的一端时候，在原始附近我们有两条旋转轴可以选择，也就是说可以选择两个方向进行旋转（图warp.2.08）。但当偏离原始位置一定距离后，系统就认为你已经确定绕某条轴旋转了，另一个旋转方向自动消失（图warp.2.09）

当我们选择操纵柄（Jack）的时候实际上就是旋转所选的几何。而当我们平移操纵柄（Jack）后实际就是平移我们的几何旋转中心。

同样地，如果我们想平移或旋转某一给定的值的话也是在选项（Options）页上进行直接的输入的。

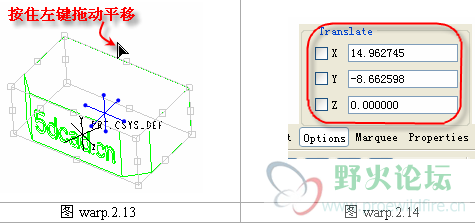

我们知道平移操纵柄（Jack）实际是平移旋转中心，选定的几何并没有实际发生平移，如果我们要平移几何又该怎么办呢？平移几何很简单，只需我们在图形区按住左键（不要按住上述所说的任何特殊节点或边）拖动鼠标便可以进行几何的平移了。当然也是可以在选项页（Options）上直接输入相对平移值的。

内幕：使用选项页（Options）直接输入参数值是将warp特征参数化的一个有效方式
应用：（warp-02.prt）

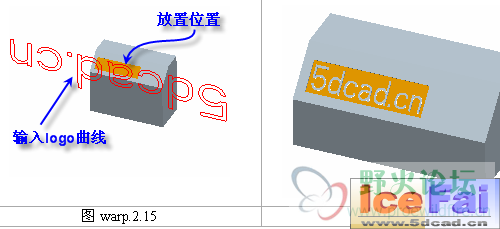

在工作中经常会遇到在产品的外形某个特定放置一个LOGO，但是logo通常是2D的不规则曲线，因此都是需要直接输入数据来进行处理。如图warp.2.15所示，我们输入的曲线大小，位置通常都不会刚好，我们需要调整到图warp.2.16的效果。用一般的方法来调整的话这会是个相当痛苦的过程，甚至需要借助装配或UDF的辅助才能完成这个看似简单的动作。但是借助warp的变换，我们很容易就可以调整好位置和大小。

下面我们来看一下这个调整的具体过程，同时也可以了解扭曲（warp）特征在这种场合下的独特优势。
第一步，我们首先根据曲线拉伸出一个封闭面组（图warp.2.17），这样做是方便我们在进入扭曲（warp）特征时方便选择（一段一段选择曲线会是相当痛苦的事情的。。。）。

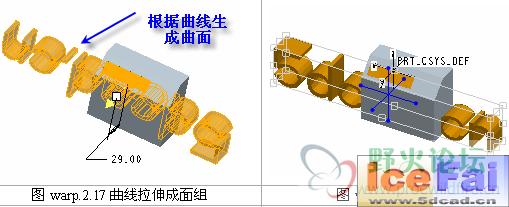

图warp.2.17曲线拉伸成面组图warp.2.18旋转变换

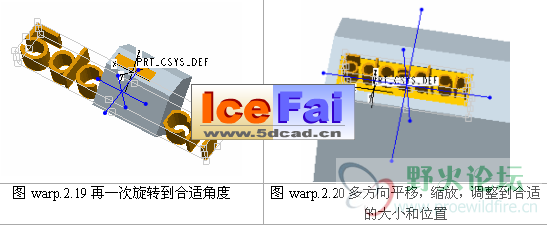

图warp.2.19再一次旋转到合适角度图warp.2.20多方向平移，缩放，调整到合适的大小和位置

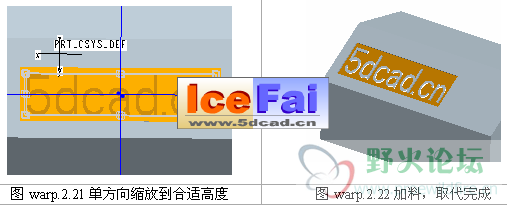

图warp.2.21单方向缩放到合适高度图warp.2.22加料，取代完成
从上面我们可以看出扭曲（warp）特征的变换（Transform）工具集成了移动和缩放的功能，比一般的选择性粘帖（Paste special。。。）更为强大和方便，在处理局部特征的变换上具有得天独到的优势，不妨在工作中多加应用。
——End——
