这种螺纹工程图怎么实现？

hxfzmhph · 发表于 2012-6-18 19:30

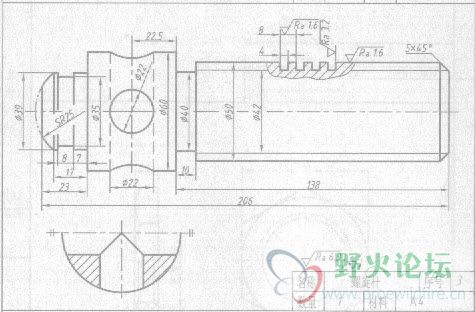

如图：

hxfzmhph · 发表于 2012-6-18 19:32

分开做没任何难度，但现在在一个视图上有局部剖面+修饰螺纹怎么实现？

野火 · 发表于 2012-6-18 20:52

你单做一个视图表达下截面

lichun198316 · 发表于 2012-6-18 21:07

提示: 作者被禁止或删除内容自动屏蔽

beyondocean · 发表于 2012-6-18 21:11

转化为绘图组，再分解，后面就不说啦。不过缺点楼主懂得

hxfzmhph · 发表于 2012-6-18 21:20

原帖由野火于 2012-6-18 20:52 发表
你单做一个视图表达下截面

这个我懂的，不过如果想表示在一个视图中如何实现？

回首阑珊 · 发表于 2012-6-19 07:55

图中的梯形螺在插入里面找螺旋扫描然后在找扫描切口

回首阑珊 · 发表于 2012-6-19 07:56

直接重新画就好了

57094982 · 发表于 2012-6-19 10:14

有点高端，有高人解答没

cxx8721184 · 发表于 2012-6-19 12:35

这几天看了个视频
说的可以用关系来确定螺纹线
然后利用关系让螺纹出现首端和末端进行渐变效果
正在研究那个关系式弄好了我贴个图上来
