如何设置改种凸轮连接

lishine · 发表于 2012-4-27 10:40

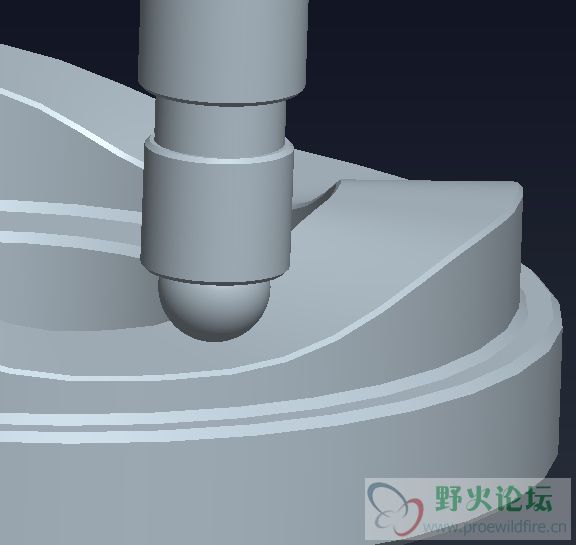

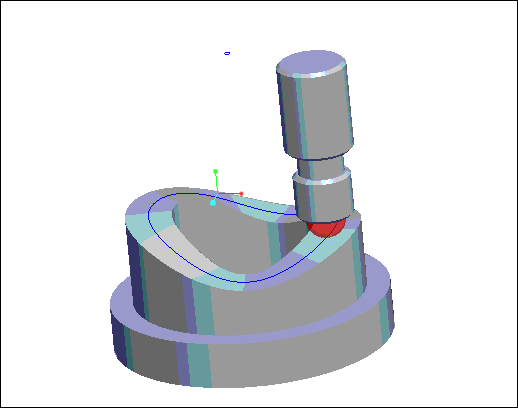

如图所示，一球体需要在一环形曲面上滚动，但旋转出来的球体怎么定义凸轮连接？这个问题困扰小弟很久了，一直解决不了。恳请各位大哥能给予指导，小弟不胜感激---- 搜狗浏览器截图.jpg

lishine · 发表于 2012-4-27 11:37

小弟在线等啊-----拜托各位了。

lishine · 发表于 2012-4-27 17:27

怎么没人----

lishine · 发表于 2012-4-27 17:29

没人回复就沉下去了----

lphzxhdflp · 发表于 2012-4-27 21:53

凸轮连接，就是用凸轮的轮廓去控制从动件的运动规律。PROE里的凸轮连接，使用的是平面凸轮。但为了形象，创建凸轮后，都会让凸轮显示出一定的厚度(深度)。
凸轮连接只需要指定两个主体上的各一个（或一组）曲面或曲线就可以了。定义窗口里的“凸轮1”“凸轮2”分别是两个主体中任何一个，并非从动件就是“凸轮2”。
如果选择曲面，可将“自动选取”复选框勾上，这样，系统将自动把与所选曲面的邻接曲面选中，如果不用“自动选取”，需要选多个相邻面时要按住Ctrl。
如果选择曲线/边，“自动选取”是无效的。如果所选边是直边或基准曲线，则还要指定工作平面（即所定义的二维平面凸轮在哪一个平面上）。
凸轮一般是从动件沿凸轮件的表面运动，在PROE里定义凸轮时，还要确定运动的实际接触面。选取了曲面或曲线后，将会出线一个箭头，这个箭头指示出所选曲面或曲线的法向，箭头指向哪侧，也就是运动时接触点将在哪侧。如果系统指示出的方向与想定义的方向不同，可反向。
关于“启用升离”，打开这个选项，凸轮运转时，从动件可离开主动件，不使用此选项时，从动件始终与主动件接触。启用升离后才能定义“恢复系数”，即“启用升离”复选框下方的那个“e”。
因为是二维凸轮，只要确定了凸轮轮廓和工作平面，这个凸轮的形状与位置也就算定义完整了。为了形象，系统会给这个二维凸轮显示出一个厚度（即深度）。通常我们可不必去修改它，使用“自动”就可以了。也可自已定义这个显示深度，但对分析结果没有影响。
需要注意：
A.所选曲面只能是单向弯曲曲面（如拉伸曲面），不能是多向弯曲曲面（如旋转出来的鼓形曲面）。
B.所选曲面或曲线中，可以有平面和直边，但应避免在两个主体上同时出现。
C.系统不会自动处理曲面（曲线）中的尖角/拐点/不连续，如果存在这样的问题，应在定义凸轮前适当处理。
凸轮可定义“升离”、“恢复系数”与“磨擦”。
