帮忙看下我用proe自动显示出来的工程图中中心线很长

zhi890216 · 发表于 2011-12-13 11:18

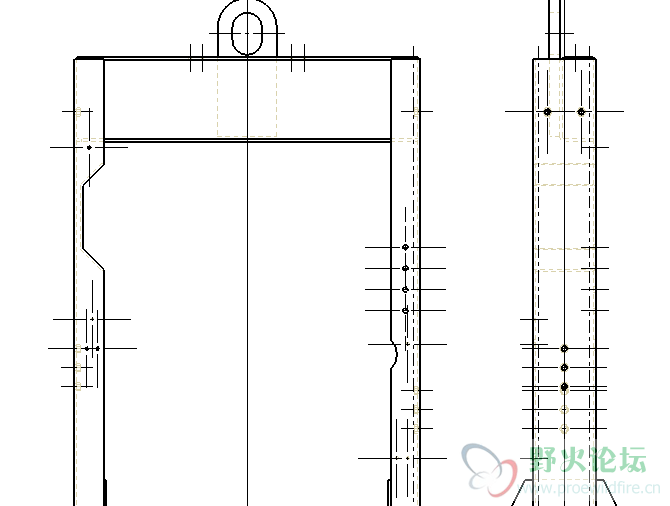

帮忙看下我用proe自动显示出来的工程图中中心线很长比例是1：10 不知道是不是比例的问题 QQ截图20111213111532.png

46430408 · 发表于 2011-12-13 11:36

绘图设置 axis_line_offset 后面输入数值数值越大中心线超出轮廓线的长度就越大反之亦然
另跟你的比例无关

zhi890216 · 发表于 2011-12-13 12:07

我的值是3 不合常理

zhi890216 · 发表于 2011-12-13 12:09

同时我把比例改成1：1 就没这个问题了可以解释下吗

46430408 · 发表于 2011-12-13 13:51

那只能说明
你实物的尺寸在1：1对应中心线伸出3mm时，看到的效果会很合理
当你实物缩小了10倍数以后，再取对应3mm时，看到的效果会很不和谐
缩小实物后，而中心线的数值是不会改变的，依然是3mm

上面说到设置直线的选项axis_line_offset
这个是对于设置圆的中心线选项circle_axis_offset

ok22ko · 发表于 2011-12-13 13:52

原帖由 46430408 于 2011-12-13 13:51 发表
上面说到设置直线的选项axis_line_offset
这个是对于设置圆的中心线选项circle_axis_offset

正解

zhi890216 · 发表于 2011-12-13 14:25

能否设置达到中心线相对于圆伸出来的长度会随比例变化而变化一直做到比例协调呢

DFX_2008 · 发表于 2011-12-13 15:03

设置 “axis_interior_clipping no”试一试

zhi890216 · 发表于 2011-12-13 16:36

我是no 且此项只影响修改
