各位大侠标准的蜗杆2D图纸该怎么出啊？

不解 · 发表于 2011-11-18 14:30

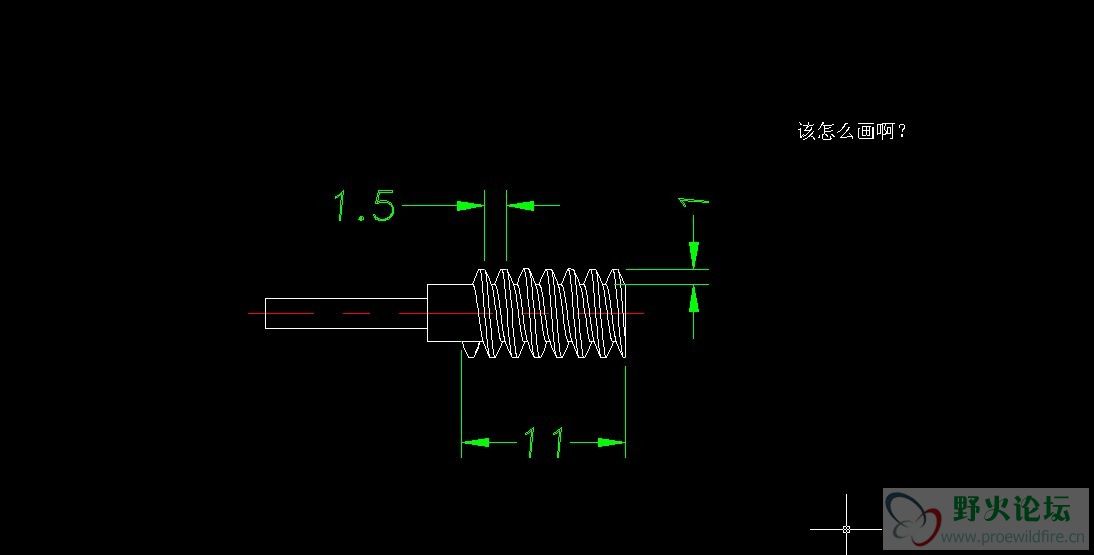

有3D图纸但2D图纸没出过。迷糊了。求高手指点。这是CAD压缩文件：

蜗杆.rar (117.89 KB, 下载次数: 14) 未命名.jpg

这是3D文件5.0的。

wogan.prt.part1.rar (97.66 KB, 下载次数: 21)

wogan.prt.part2.rar (97.66 KB, 下载次数: 16)

wogan.prt.part3.rar (88.04 KB, 下载次数: 16) 。QQ411425267

[ 本帖最后由不解于 2011-11-19 09:43 编辑 ]

46430408 · 发表于 2011-11-18 14:34

再加一个牙的截面

雪域linxiog · 发表于 2011-11-18 15:11

大、不径不知道，

不解 · 发表于 2011-11-18 15:13

我把3D图纸导出成2D图纸，但我不知道标注的时候具体怎么搞？请各位大侠指点下。能帮我做下就更好了。没做过齿轮这方面的。比较悲剧。

jonfe1314 · 发表于 2011-11-18 15:25

不会PROE的工程图以及蜗杆的标注·？是这个意思吧

不解 · 发表于 2011-11-18 15:36

是的，现在3D图纸已经搞好了。但出2D图纸的时候我就不会了。

jonfe1314 · 发表于 2011-11-18 16:13

那好你上次3d图，帮你出工程图，你的CAD图，数据不全

46430408 · 发表于 2011-11-18 16:31

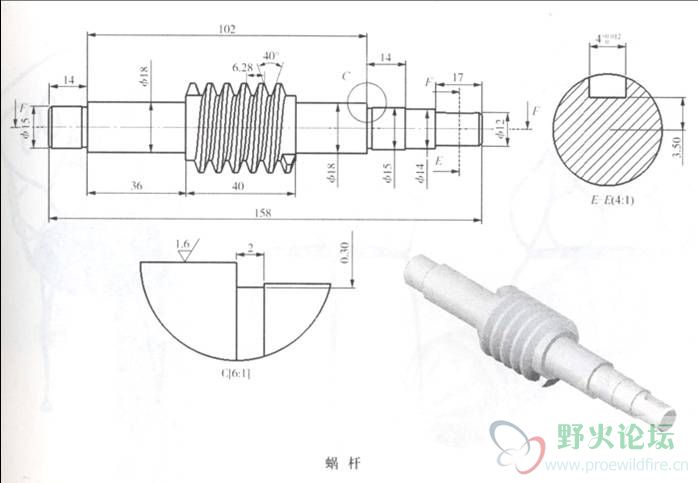

给你找到一个，参考做吧！

哈波波 · 发表于 2011-11-18 18:28

不错，正想学习下

chaochao412 · 发表于 2011-11-18 19:03

你还要记得还要画个齿形
