PROE工程图转CAD问题

上边痛 · 发表于 2011-9-1 11:48

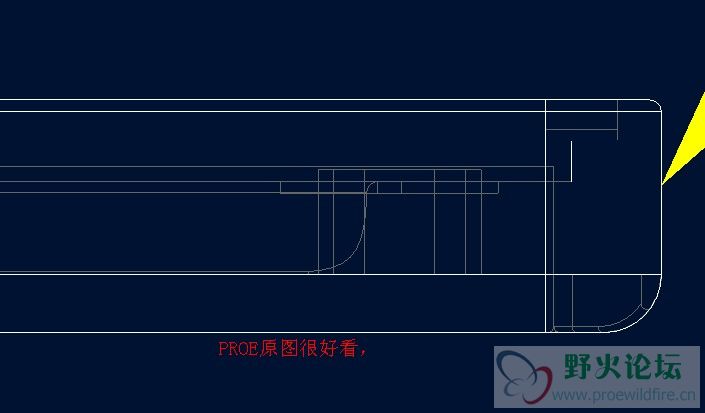

在PROE工程图的隐藏线怎么到了CAD那就成了虚线呀？而且比例不和谐。。。还有本来在PROE里是圆弧的，到了CAD成了折线呢？求高手指点！谢谢

juck0410 · 发表于 2011-9-1 12:53

楼主，PROE里面的隐藏线本来就是看不见的，转到CAD里本来就是用虚线代替看不见的线的呀，机械制图里的基本知识你不会不知道吧。

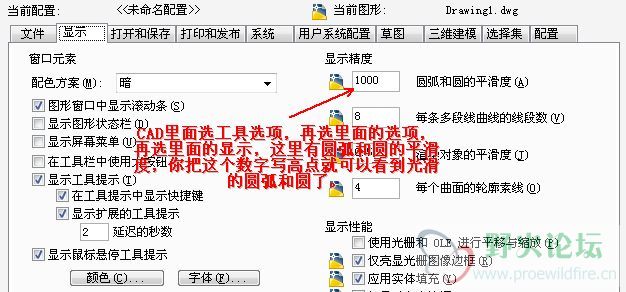

关于第二点CAD里的圆弧线成折线了，那是因为你CAD的显示问题，你在CAD里打RE再按空格试一下，刷新了就是圆弧。

如果不需要隐藏线，那在PROE里绘图时显示方式选消隐模式就不会有隐藏线了。看下面的图

[ 本帖最后由 juck0410 于 2011-9-1 13:01 编辑 ]

sunnyq · 发表于 2011-9-1 13:11

这个没办法，导了DXF就是这样。
不知其它人有没有办法。

上边痛 · 发表于 2011-9-1 13:51

首先谢谢你指点，我的意思转出来的精度差距好大呀，我的BOSS柱，本来是个圆的，到了CAD里就成了三个不相连的圆弧呀，效果完全变了。。。。有方法能保证精度吗?谢谢

juck0410 · 发表于 2011-9-1 14:32

楼主有没有试过我说的方法呢？我自己转的时候就是这样子完成的，你刷新一下就可以看到相连的，不是精度问题，是显示问题。

上边痛 · 发表于 2011-9-1 15:31

试过了，完全好用，再次谢谢

yhvip · 发表于 2011-9-2 11:14

CAD刷新一下就可以了 re 空格

crazyPro4.0 · 发表于 2011-9-4 16:02

嗯学习啦不怎么用制图最近要用发现这问题学习啦

angella921 · 发表于 2011-9-7 21:43

曾经也遇到过这样的问题，现在解决了

sandy0822 · 发表于 2011-9-8 15:06

2楼 juck0410说得不错，但关于消隐的问题我补充下，
根据我多年的使用经验，用juck老兄说的方法来消除
工程图显示中的隐藏线不显示问题不是很恰当，应该在

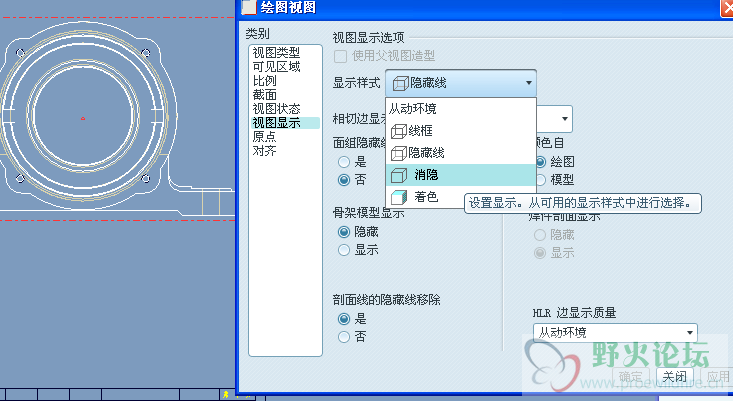

放置视图时选择对话框中的消隐选项，下图中第一张为
juck兄弟所说，第二张是选择视图对话框中的消隐选项，
两者的区别在于，如果模型打开时使用的是隐藏线状态，
那么在打开图纸时，系统仍然会沿用隐藏线状态，那么势
必要重新选取消隐状态，如果一个视图要消隐，另一个要
显示隐藏线，那怎么办，这在图纸打印时会很麻烦，
如果在工程图放置视图时选择好消隐与显示隐藏线，在保
存后，这个状态就被保存到图纸中，那么无论你怎么打开，
无论你上面选择着色，消隐，隐藏线还是全部实线，在这个
图纸的显示方式是不会变的
