工程图，我要标注下R17.6的定位尺寸，可是现显示不了这个圆的中心线

koala_xiexin · 发表于 2010-7-5 17:26

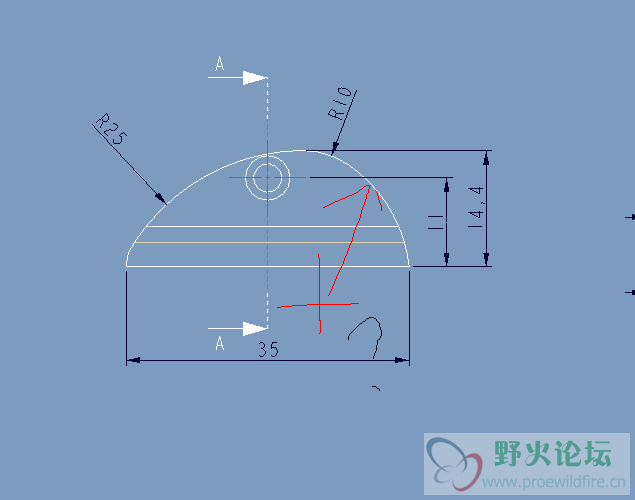

图1中，我要标注下R17.6的定位尺寸，可是现显示不了这个圆的中心线。
图2中，我想删除下粉红色显示的边，应该如何操作？
多谢高手指教！
这是5.0 中话的。

kelly_mm · 发表于 2010-7-5 19:23

图1中你如果确定那段弧是圆弧,在标注尺寸时,依附类型选中心,标出来的尺寸界线就在圆心上.

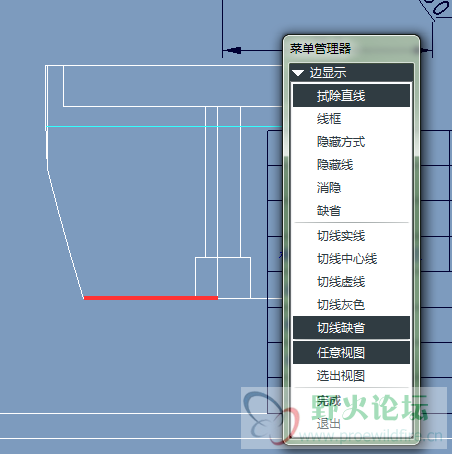

圆2中可以在布局标签栏里通过"边显示"----"拭除直线"来实现!

higher.001 · 发表于 2010-7-5 21:25

同意楼上的

koala_xiexin · 发表于 2010-7-6 06:50

我按照你的说法做了，可是还是不行，哎有动画教程就好了。

koala_xiexin · 发表于 2010-7-6 06:54

只要想标注下那个圆心的位置，最好是十字点划线啊。试出边不好使，还是有，晕了，能具体点吗？

bsn · 发表于 2010-7-6 07:59

1在模型里做基准轴，然后到工程图显示中心线
2用边显示，选取边的时候注意有的时候可能重合的多个边，可用切换选取或列表选取进行试验，选取你想要的边。

koala_xiexin · 发表于 2010-7-6 08:11

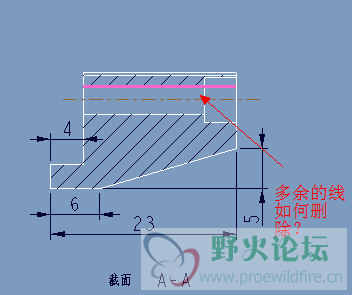

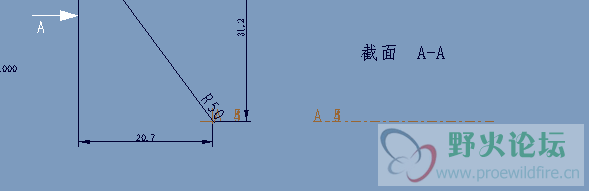

不行啊，大哥看看，那条线怎么会在剖切线里面，我怎么试除不了？是不是PROE显示错误？哎！显示轴的话，一些我不想显示的轴也显示出来了，怎么把不想显示的轴隐藏呢？谢谢

koala_xiexin · 发表于 2010-7-6 08:13

我哪条线业拭除不了，哎

liulike · 发表于 2010-7-6 08:38

看看，没明天什么意思

kelly_mm · 发表于 2010-7-6 19:56

原帖由 koala_xiexin 于 2010-7-6 06:50 发表
我按照你的说法做了，可是还是不行，哎有动画教程就好了。

楼主把你的PRT和DRW传上来看看.我来试试.
