如何将装配组件中的特征下放到零件中去的操作

rendawei

在solodworks中，装配体中的特征（比如：拉伸，旋转等）是无法下放到目标零件中去的。（可能有办法，但是我还不知道，就武断认为没有了），而PREO完全可以，这就提高了效率和精度，做一个操作实例，探讨一下。（第二次写教程，尽量方便大家）

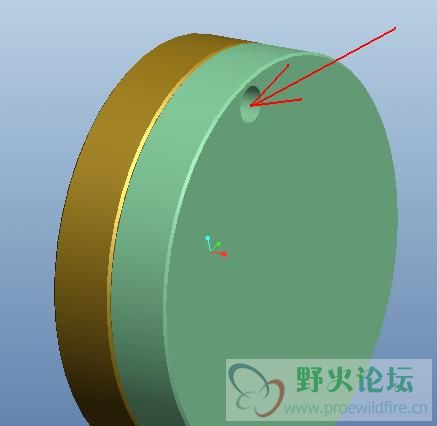

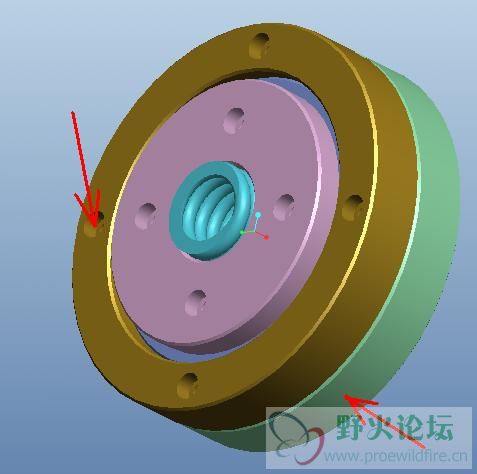

1、如下图，棕色零件有4个孔，我想在草绿色零件上对应位置也设计一个孔，但是相关尺寸忘了，也不想再打开棕色零件查看尺寸。

2、单击“树过滤器”

3、勾选“特征”，这样，在装配体中的特征操作才可见。

4、如图建立“拉伸”特征，此状态下为“强制剪切”，关于棕色零件上空位参照，应该不是问题吧。

5、此时打开草绿色零件，是没有这个空的。

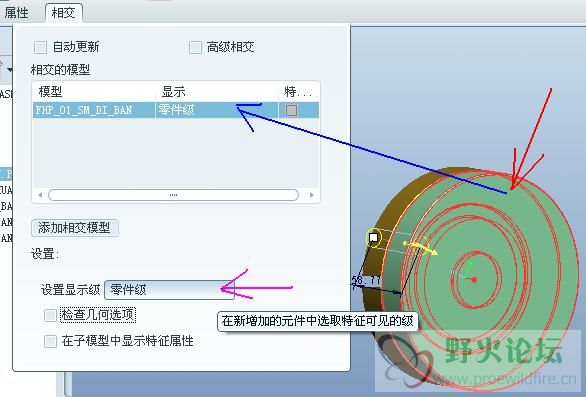

6、在装配体中，右键单击先前的拉伸特征——“编辑定义”，左击“相交”

    取消“自动更新”前的勾选，模型下面的所有项，右击“移除”。
    再选取视窗中的草绿色零件
7、将“设置显示级”更选为“零件级”。


8、OK，确定，你在打开草绿色零件看看！！
9、重复步骤3，取消“特征”
10、讲解完毕。

其实，还有一种“数据共享”操作的方法，下次再讲了。

rendawei

自己坐沙发

rendawei

5、此时打开草绿色零件，是没有这个——孔——的。

ljh1984

搞个录像还是更好的啊

lvshun661802

我还以为proe没这个功能呢，谢谢了啊

zmts2008

试了一下怎么没效果啊

野火

做的教程很好，感谢朋友发布

wrb0808

还可以点选“在子模型中显示特征属性”
可惜特征属性，是只读模式，无法更改

可以选择多个零件，零件级，去加载这个特征。

不知道这个操作主要应用场合是什么。。。如果组件中多个零件有同一个孔位，倒是挺好用的

不知道有没有什么潜在的不便，会不会造成后期改图的困惑

楼主给大家讲讲啊。。。

爱学3D

受教了，以前真还没注意呢，谢谢！
