mechanica活塞疲劳分析简单示例（图文教程）

yhsajay

本来是前两天就要发的，溜去深圳转了一圈，女孩子还是需要安抚一下的
教材上有活塞疲劳分析的示例，个人觉得说的不清不楚，所以结合自己的一些经验发个详细的，也不一定完全正确，大家参考参考吧

题目：材料与交变载荷已知，希望活塞的设计寿命是6e+008次，分析设计结构的可用性。

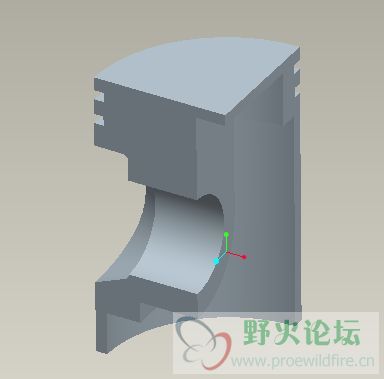

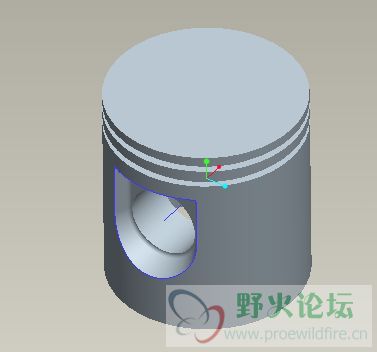

一、建立活塞的模型，因为是对称模型，所以分割为1/4部分来分析，以节省运行时间：
[/b

[ 本帖最后由 yhsajay 于 2009-9-29 08:12 编辑 ]

hill711

怎么没下文了？

yhsajay

二、模型建立完毕后要进行疲劳分析，当然还是要先做个静态分析：

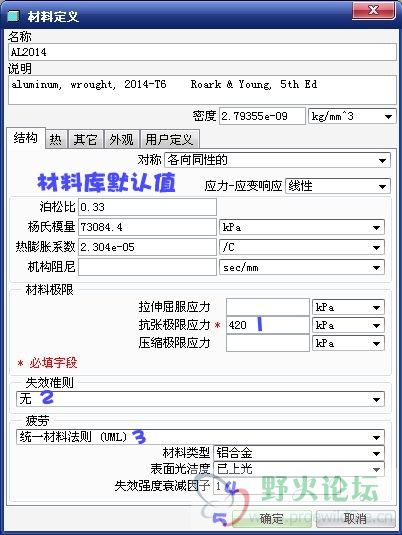

材料指定，因为要进行疲劳分析这里的材料要填的详细些，特别是材料的抗拉极限应力，要先查出来。

yhsajay

继续静态分析，因为是圆柱体的结构，为了使计算精确以及结果的观察分析

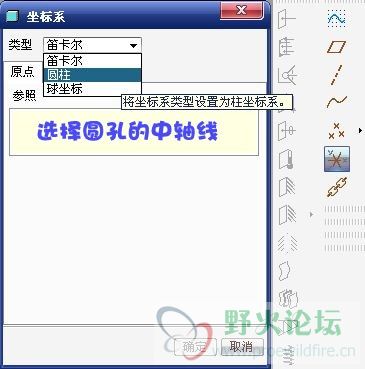

主要是为了创建圆孔的自由度约束要建立一个圆柱坐标系


[ 本帖最后由 yhsajay 于 2009-9-28 09:09 编辑 ]

yhsajay

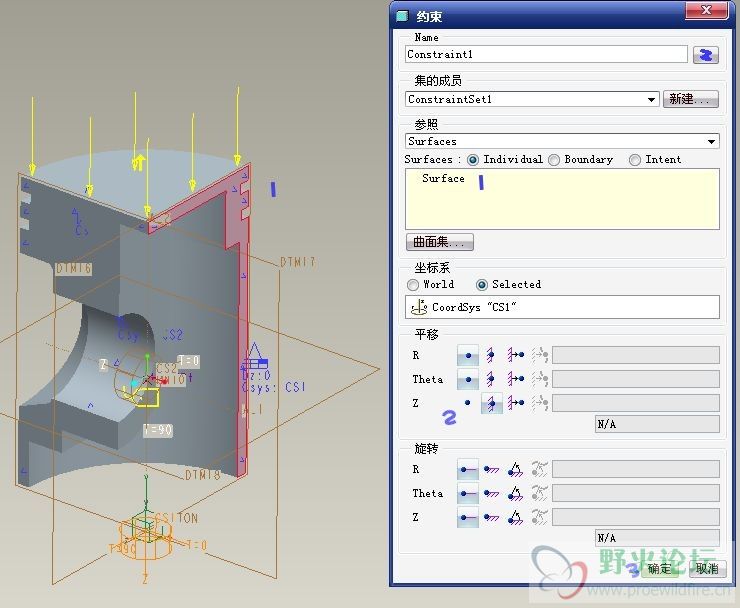

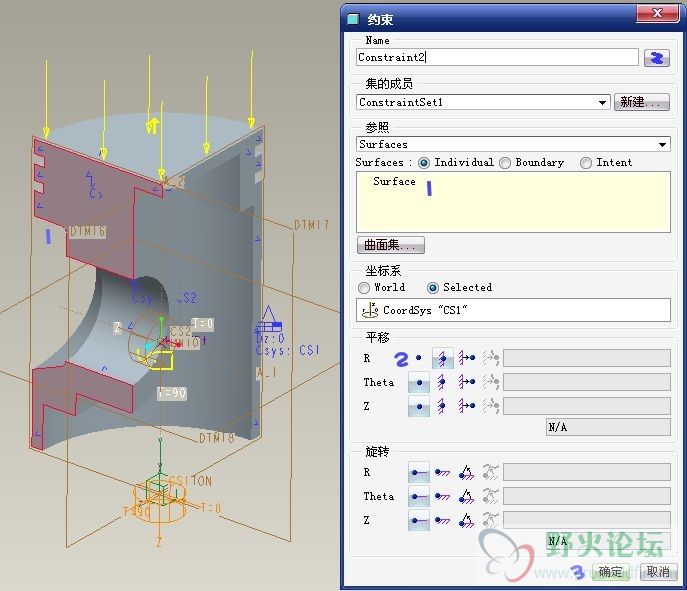

继续静态分析，下面设置约束的条件，因为是对称的模型分成1/4来分析的，所以要定义两个面为固定面

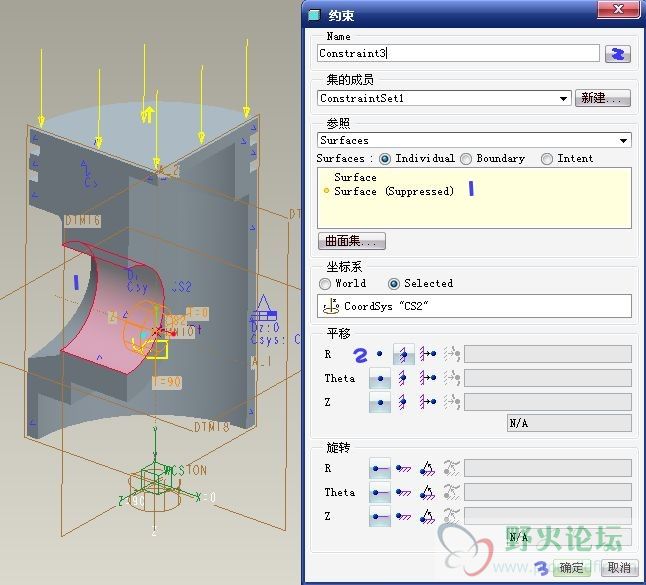

圆孔也要确定自由度：

[ 本帖最后由 yhsajay 于 2009-9-28 16:43 编辑 ]

zzl0999

支持 学习一下 完了？

yhsajay

继续静态分析，选择顶面为受力接触面后，设置载荷的初始值：（都要注意单位，不然结果出来不知道什么意思）

yhsajay

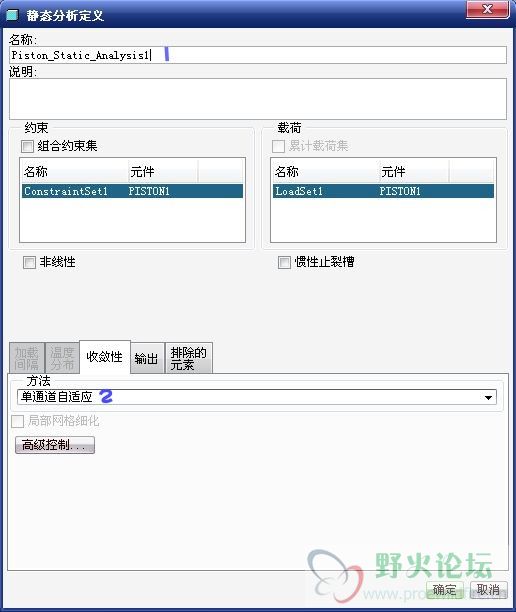

继续静态分析，条件准备好以后就可以进行静态分析的设置了：
（教材上用的方法是单通道的，本人觉得还是多通道的好些，只不过时间久一些）

yhsajay

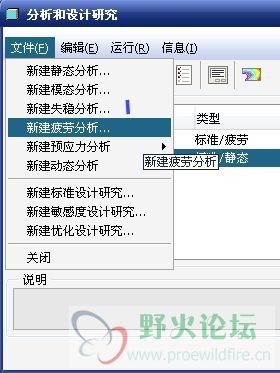

三、静态分析运行完毕后，就可以直接创建疲劳分析的设置了：

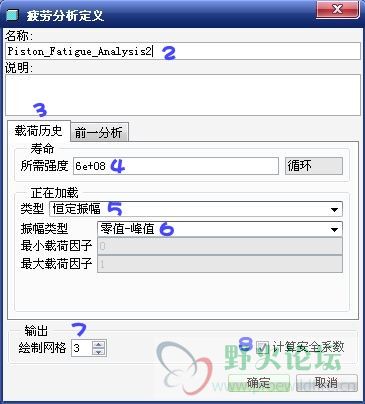

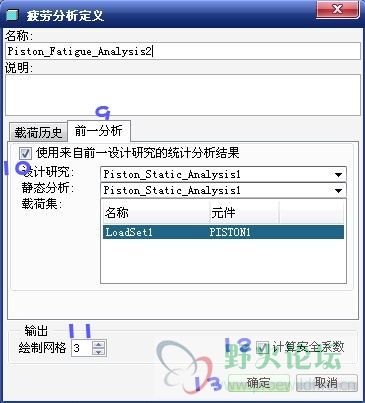

按照下面的设置填写，注意要将设计强度和静态分析的结果导入疲劳分析
载荷的部分，因为是交变载荷，所以指定为恒定振幅，比例因子为0~1。

[ 本帖最后由 yhsajay 于 2009-9-28 09:23 编辑 ]

yhsajay

继续疲劳分析，设置完毕后，设定分析存档位置，就可以进行疲劳分析了。

四、分析结果：

分析完毕后，就可以观察结果了，当然，我们还是可以先看一下静态的分析的一些结果，这里就不说了。
在疲劳分析的部分，mechanical提供了四种不同的结果显示方式：
