草绘绘图技巧——希望能为刚学习PROE的朋友带来帮助

Q侠者无敌Q · 发表于 2009-9-18 09:13

草绘技巧

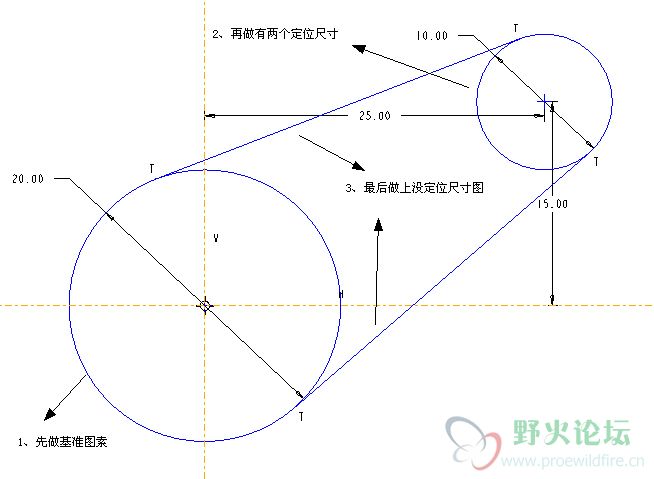

1、绘制图素的顺序：先做基准图素（一般是落在中心线上的图素），再做带有两个定位尺寸的图素（一般是根据基准图素定位的几何），最后做上没有定位图素的几何；

2、在PROE草绘中，初学者常常画完图后发现图形里有弱尺寸出现。想要没有弱尺寸出现需做到：每作一个图素先定约束，再标尺寸。注意：做一个图素就定义其约束跟尺寸，不要将图形全绘好再约束及标注，没用的约束删除，缺少的约束添加，再标注尺寸。能做到以上要点的，就能让图形没有弱尺寸。

3、将复杂图形分开多个简单几何集合，各个击破，这样能让你作图思路更清晰，更不容易犯错；尽量减少利用结构中心线定位；在绘制几何时可以使用按鼠标右键取消自己不要的自动约束，当然也可以按住SHIFT键按鼠标右键锁定约束，这样能让你作图更方便。

4、约束是参数化软件绘二维图与非参数化软件的最大区别，在UG、PROE中我们可以先将图素放上绘图区，再利用约束定义其位置及修改其大小，而AUTOCAD、MASTERCAM等非参数软件，需要先定好图素大小，再将图素放上绘图区，如果你有使用非参数化软件的经验，就要将自己的思路改变以下。

最后希望大家能喜欢本人一些小小的经验之谈。
