今天在做一个视图的半剖图时,不知道为什么在主视图中做不出箭头来?

guitarmanN1 · 发表于 2009-6-18 09:00

今天在做一个视图的半剖图时,不知道为什么在主视图中做不出箭头来?

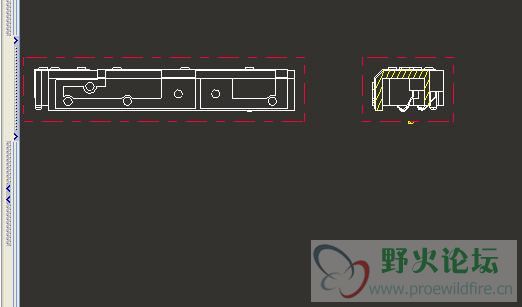

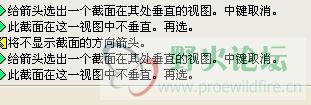

下图是PRO/E的提示.各位大侠,帮帮忙啊

donghai704hf · 发表于 2009-6-18 09:22

你把功能都学全了就会了。不难啊。
在属性里有个剖面，里边有个方向，点了以后在点一下主视图就好了

guitarmanN1 · 发表于 2009-6-18 10:17

我是那样做的.我做的剖面的图纸也出来了,可就是主视图上的箭头出不来呀...
第一个图片就是PRO/E提示的失败原因,但我不是很懂.

497281044 · 发表于 2009-6-18 10:41

好东西

crocek · 发表于 2009-6-18 14:20

在視圖上
剖切方向必須完全垂直紙面
才能正確顯示出剖切線
你可以想像這就像你手中拿刀
當你垂直往圖紙下切(就像切蛋糕一樣)時
你才能看到剖切線
但當你下切時與圖紙非垂直相交時
你就無法形容剖切線的正確角度與剖切方式

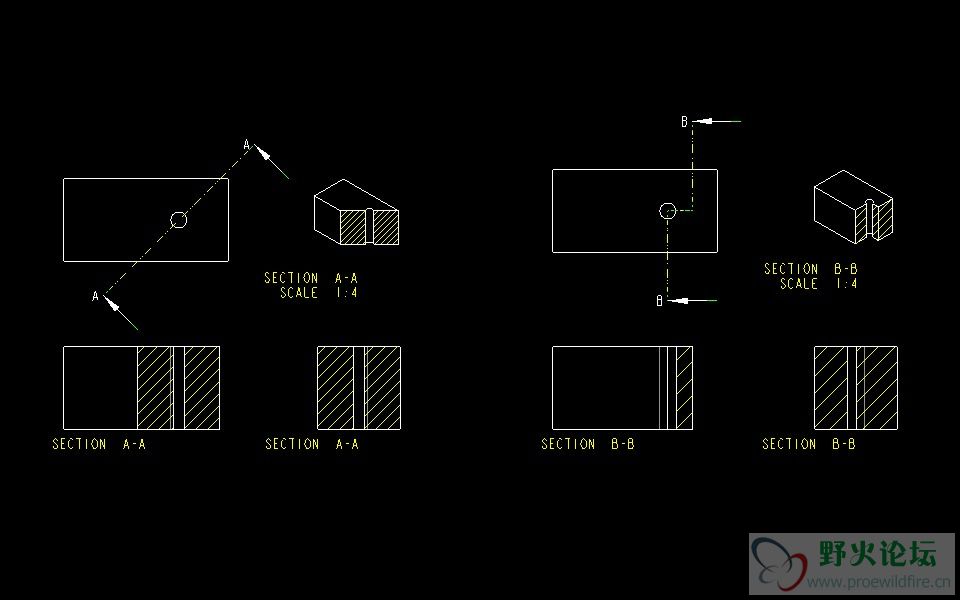

如圖例有二組剖視圖
分別為A剖視圖組與B剖視圖組
這二組圖剖切了右視圖後
無法於前視圖中顯示剖切線
因為剖切方向並未完全垂直紙面
但它們的上視圖就可以

呵呵~有點難表達
不知道這樣說LZ能否理解
但大概就是這樣的意思

guitarmanN1 · 发表于 2009-6-26 10:19

谢谢!crocek这位朋友,我再研究研究.

guitarmanN1 · 发表于 2009-6-26 10:35

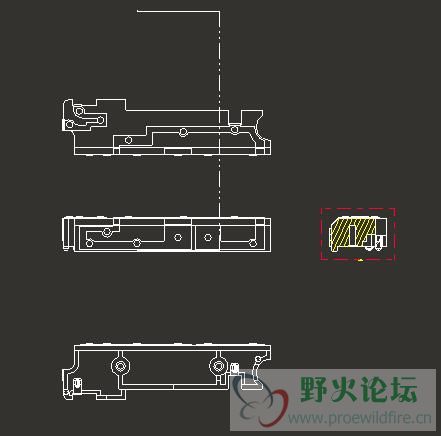

今天又有了新的发现!
不知道为什么能在上面的视图能做出了箭头,期待高手的答复呀!!!
图片我传上来了.

guitarmanN1 · 发表于 2009-6-30 08:45

已解决
