深耕液压行业多年，聊聊Creo布管的那些"爱恨情仇"

cumthqq

各位坛友、同行前辈们好！

小弟从事液压系统设计多年，算是跟Creo（Pro/E）死磕了半辈子的"老油条"了。这些年来，产品设计中使用液压布管踩过无数坑，也享受过三维设计带来的红利。今天趁着项目告一段落，想跟大家掏心窝子聊聊Creo在液压布管中的应用，顺便分享一下我自己这几年鼓捣出来的一套"私房菜"——自动管路插入插件。

一、为什么我坚持用Creo做液压布管？（三维布管的真香定律）

在很多老前辈还在用CAD二维布局的时候，我坚持全三维布管，确实是因为尝到了实实在在的甜头：

1.干涉检查的"照妖镜"：液压系统最怕管路与结构件、运动部件打架。在三维环境下，干涉检查一目了然，能把80%的现场装配问题扼杀在摇篮里，不用再天天跑车间去"救火"。

2.提前优化走向，让管路既合理又美观：这一点在二维布局中几乎无法实现。三维环境下，我们可以从任意角度观察管路整体的层次感和对称性，提前调整过长的弯绕、优化不合理的交叉。不知道大家有没有注意过，像徐工、三一这些行业龙头的设备，打开护罩后里面的管路排布横平竖直、整齐划一，看着就舒服——这背后靠的就是三维布管的前期优化。说实话，管路走得漂亮，不仅代表工艺水平，更是企业设计能力的直观门面。

3.走向的"所见即所得"：软管硬管的折弯空间、预留间隙，在三维数模里可以直观地评估，比靠经验估算精准太多，对于有折弯长度限制的硬管尤其重要。

4.物料清单（BOM）的自动统计：只要参数挂载正确，管路长度、接头型号、总成规格能直接导出，采用我自己开发的插件采购清单基本不用手算，极大减少了核对料单的时间。

5.装配工艺的提前验证：管路的安装顺序、扳手空间是否足够，在三维里模拟一遍，工艺文件的编制会顺畅很多。

6.售后服务的"活地图"——零部件图册直接生成：这一点对外行人可能感触不深，但对售后和客户极其友好。利用三维布管模型，我们可以直接生成带清晰爆炸视图的零部件图册，配合BOM表，每一根管子的走向、每一个接头的安装位置都一目了然。这不仅极大方便了客户现场验收，也让售后维修人员在查找故障管路时，不用再对着晦涩的二维图纸费力猜测，直接按图索骥，省时省力，极大提升了企业的专业形象。

二、但是，理想很丰满，现实却有点"卡脖子"（Creo原生布管的痛点）

虽然Creo的布管模块（Piping）功能强大，但说实话，在国内液压行业的落地过程中，真的挺"水土不服"的：

1.资料稀缺，教程"隔靴搔痒"：网上能找到的教程，大多是画一根简单的示意管，或PTC官方的教程，官方教程是针对全行业管路这个大模块的，并不是专门针对液压管路的，跟实际液压专业中的应用完全不是一回事。遇到具体报错或问题，搜遍全网都找不到解决方案。

2.零件库严重匮乏：国产液压接头（比如永华、伊顿、派克不同系列）、法兰、软管接头，原生库基本没有。每个企业都得自己画，建库的工作量巨大，很多小公司根本耗不起这个时间。

3.操作极其繁琐，反人类设计不少：为了布一根带分支的管路，要点N级菜单，设置线轴、设置走向、设置坐标系……步骤一多就容易断父子关系。修改一条管路，有时候比删了重画还麻烦。

4.教程与企业生产脱节：很多教学视频只讲命令，不讲"规范"。实际企业里要求每个管子都是单独物料，这样才方便管理和生产，但是现在教程大多都是在一个大装配里做N多根管子，根本不适合实际企业的设计和生产模式。

三、被逼无奈的自救之路——我的"懒人"插件诞生记

因为受不了这些繁琐的操作，也为了让手下刚入行的兄弟少掉几根头发，我这几年利用业余时间，结合企业实际的布管规范，开发了一套Creo液压管路自动插入/辅助设计插件。

简单来说，这套插件就是把我这十几年的布管经验"固化"成了代码。它的核心思路就是：去命令化，去参数化，一键式操作。

我简单列举几个插件带来的实质性改变（也是我引以为傲的功能）：

1.一键生成软管走向：只需选起点和终点，插件自动连接中间过渡段，瞬间生成软管总成。

2.企业级零件库秒加载：插件里自带接头、管线库，点击即可插入并自动匹配管径，无需再去翻文件夹找prt和选择族表。

3.自动修改与替换：如果某个通径的接头换了型号，插件支持在一键替换，并自动保持管路的连接关系，不用一个个去"重新装配"。

4.自动生产软管描述信息，只需要点击一下就能自动生成当前装配体里所有软管的描述（符合派克标准），并且还能把所有软管信息自动导出到Excel表中。

坦率地说，自从用上了这套自己开发的插件，我的布管效率至少提升了3倍以上。 以前需要一天才能理顺的复杂阀组管路，现在可能只需要两个小时（剩下的时间可以悠哉地喝喝茶，检查一下干涉）。

当然，这套插件目前还是基于我个人的使用习惯开发的，可能并不完美，但确实帮我解决了企业生产中的大麻烦。

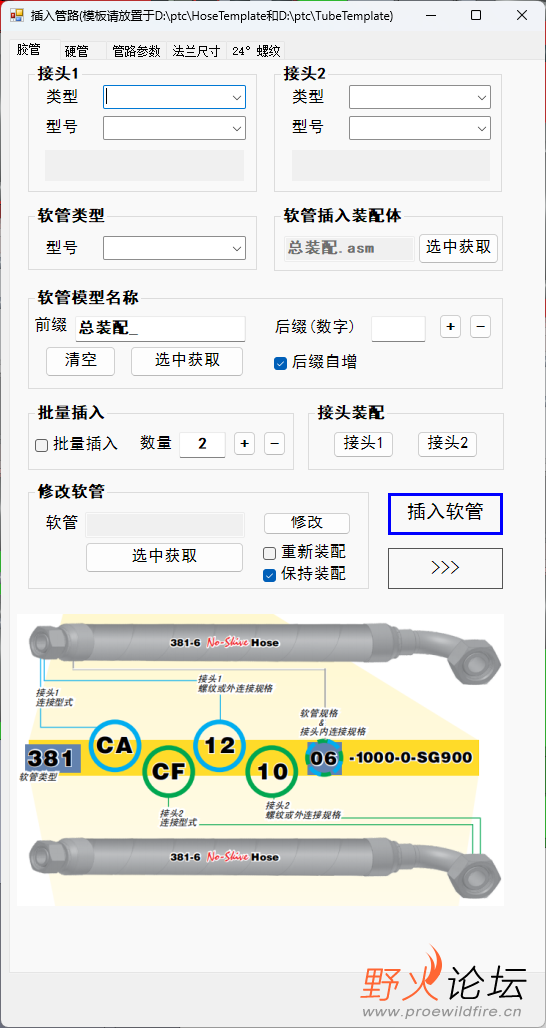

下图是插件插入软管总成的界面，接下来按照操作顺序介绍插件是如何使用的：

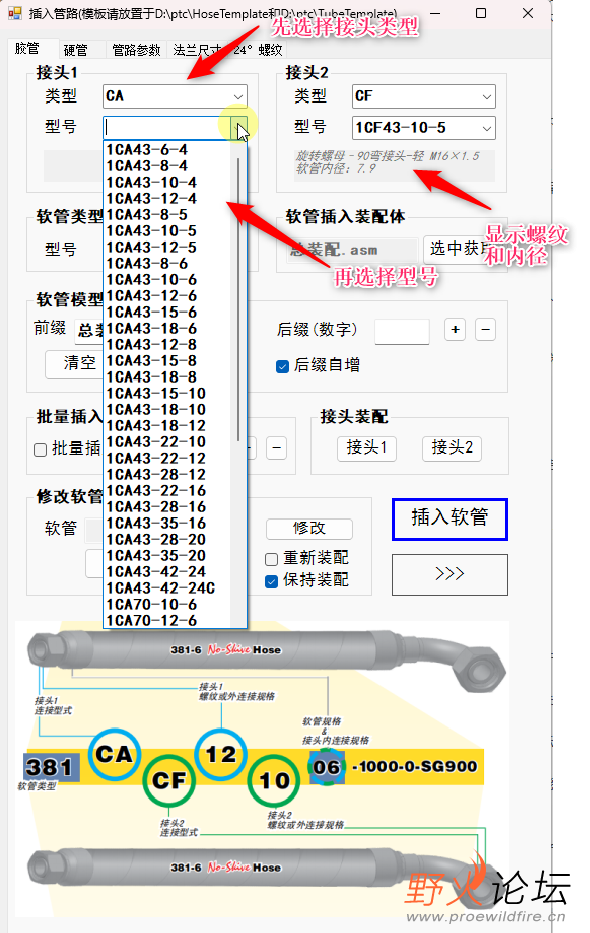

第一步：在【接头1】和【接头2】区域内选择接头的类型和型号，插件内的接头是符合派克标准的，因此类型和型号要依据派克标准来选择，派克标准对接头螺纹大小和适配软管内径的标识并不直观，因此在选择完成后会在型号的下面自动显示当前选择接头的螺纹和内径。插件内包含了接头类型有CA\CE\CF\C9\0C\1C\15\17\19\6A\6F\6N\49，可以说覆盖了95%以上的使用需求了。

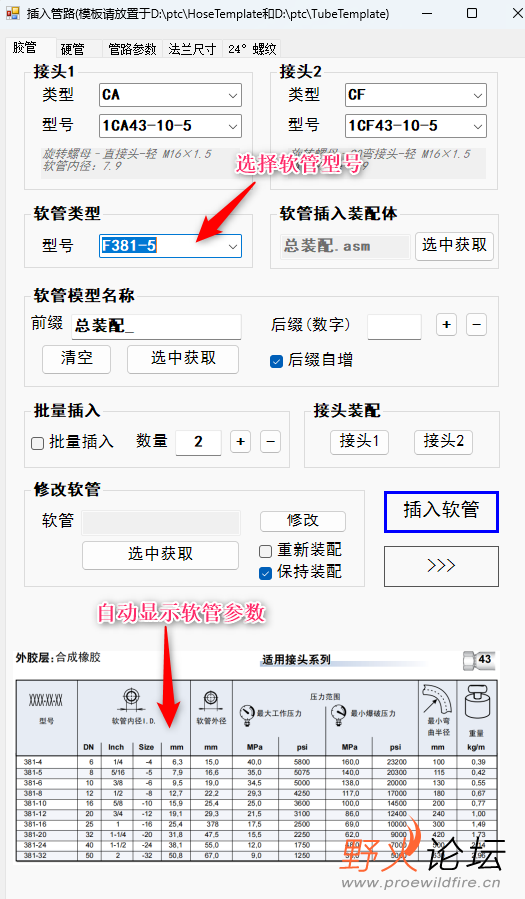

第二步：在【软管类型】区域里选择软管型号，插件内包含F301\F371\F372\F381\F421\F481\F701\F731\F781\F791等常用软管型号，完全满足日常工作需求，软管型号选择完成后在界面底部会自动显示当前软管的技术参数，不用再去翻样本了；程序还自带防错功能，选择软管的规格时必须保证软管规格和接头扣押软管的规格一致，例如接头规格选择的是1CA43-10-5，那软管规格必须是-5的，否则在插入软管时程序会报错。

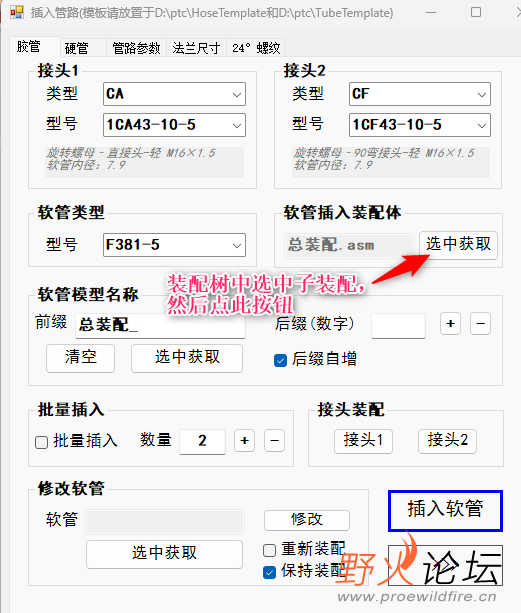

第三步：在【软管插入装配体】区域内选择需要将软管插入到哪一级装配体中，当你打开程序界面的时候，程序会自动获取当前creo打开的装配体，如果你只是想把软管插入到这个装配体时你不需要进行任何操作；如果要插入到子装配体中，在creo模型树里选中子装配体，然后点击插件中的【选中获取】就可以了。

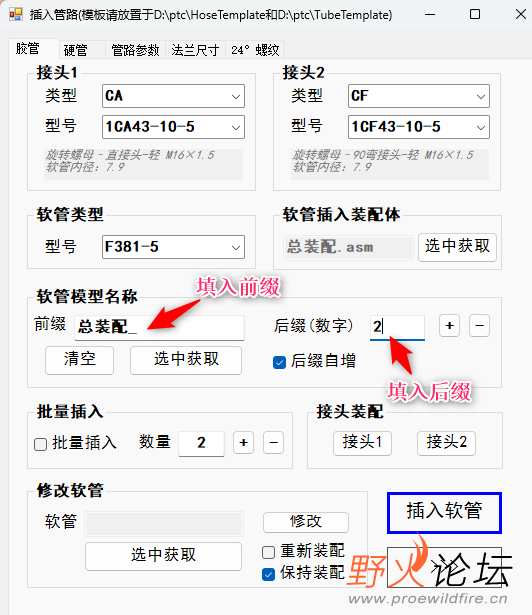

第四步：在【软管模型名称】区域中输入软管模型的名称，当打开插件界面时程序会自动获取当前creo打开装配体的名称并自动填入【前缀】，且自动加下划线，如果你想自己定义前缀，也可以根据需求自行填入；在【后缀】中填入数字，插入一根软管总成后该数字会自动增加1（这里设置好后使用过程中就不用再管了）；前缀和后缀都填好后，插入软管的模型名称就是：前缀+后缀.asm。

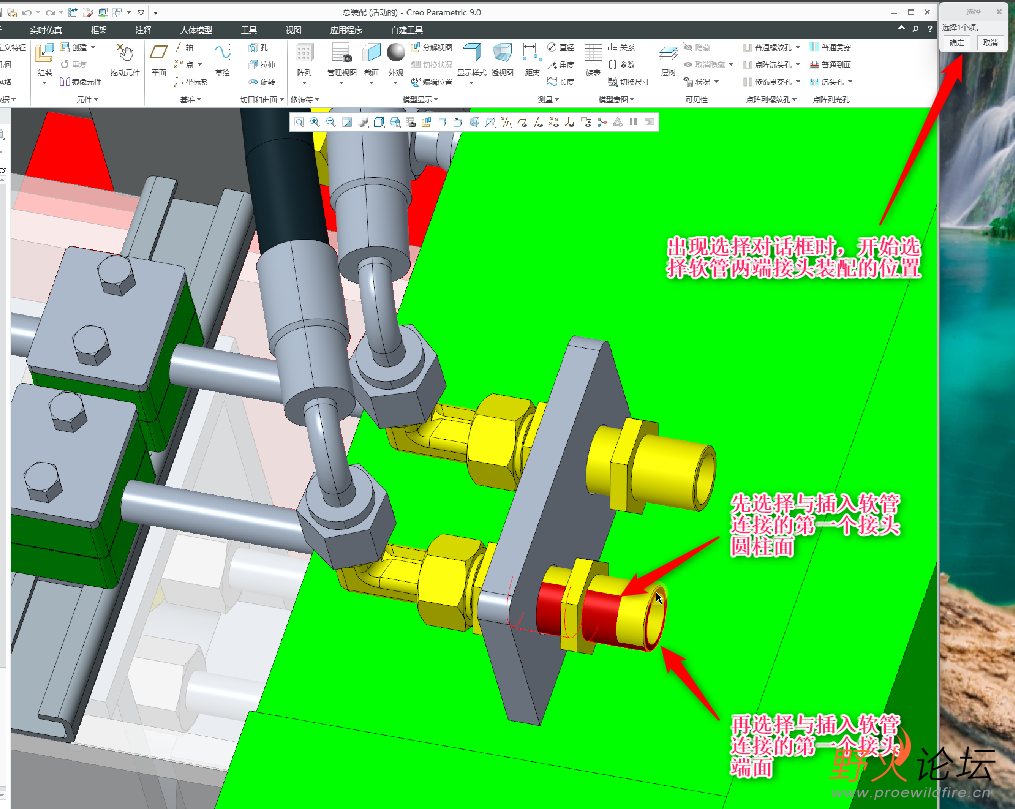

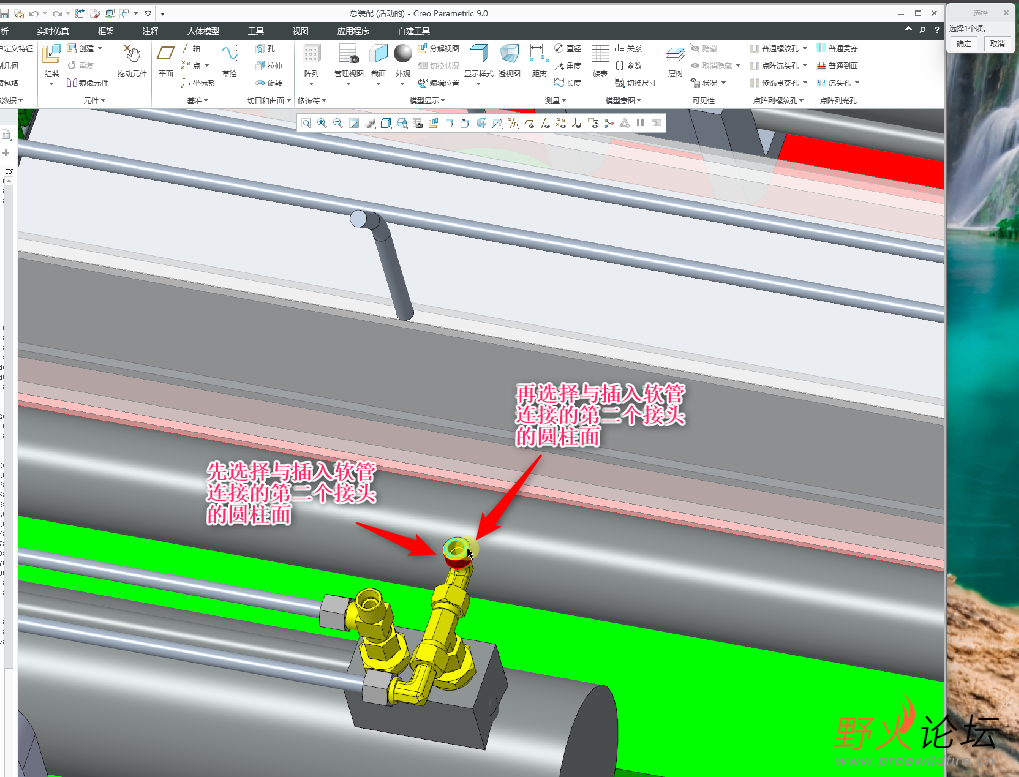

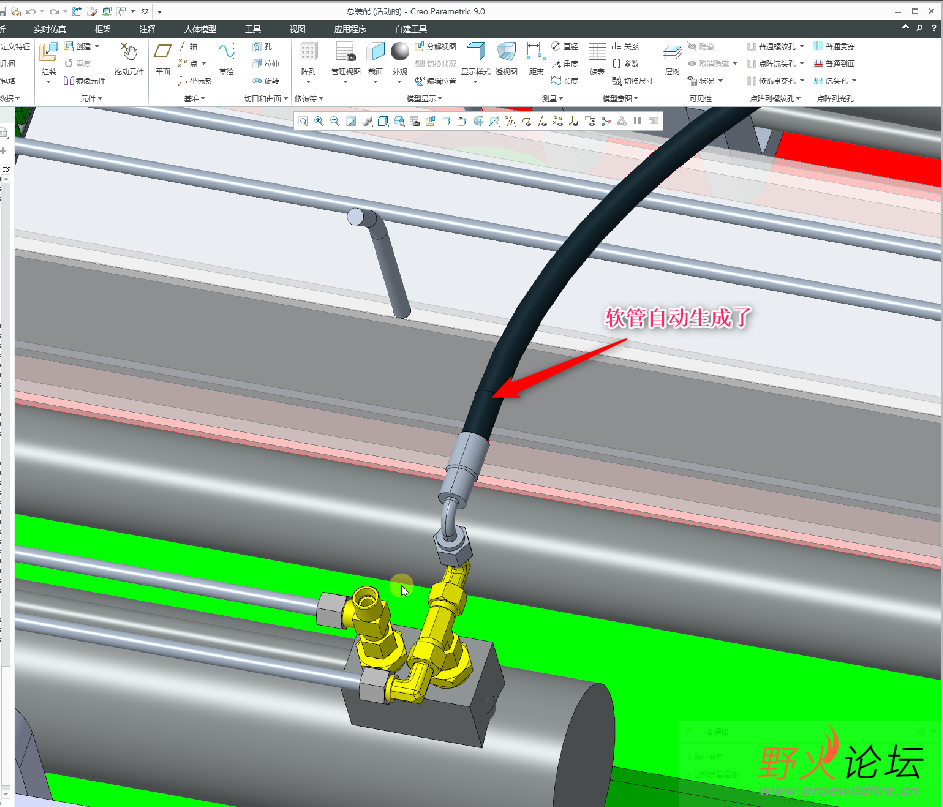

第五步：上述信息都填好后，点击【插入软管】按钮，程序会自动运行生成一根软管并插入到装配体中了，当creo界面中出现【选择】对话框时，分别选择软管两端连接的接头的圆柱面和端面，选择完成后你会发现一根软管已经非常神奇的自动装配到你选择的两个接头中间了；如果是带弯头的软管，需要手动调整一下弯头的角度。

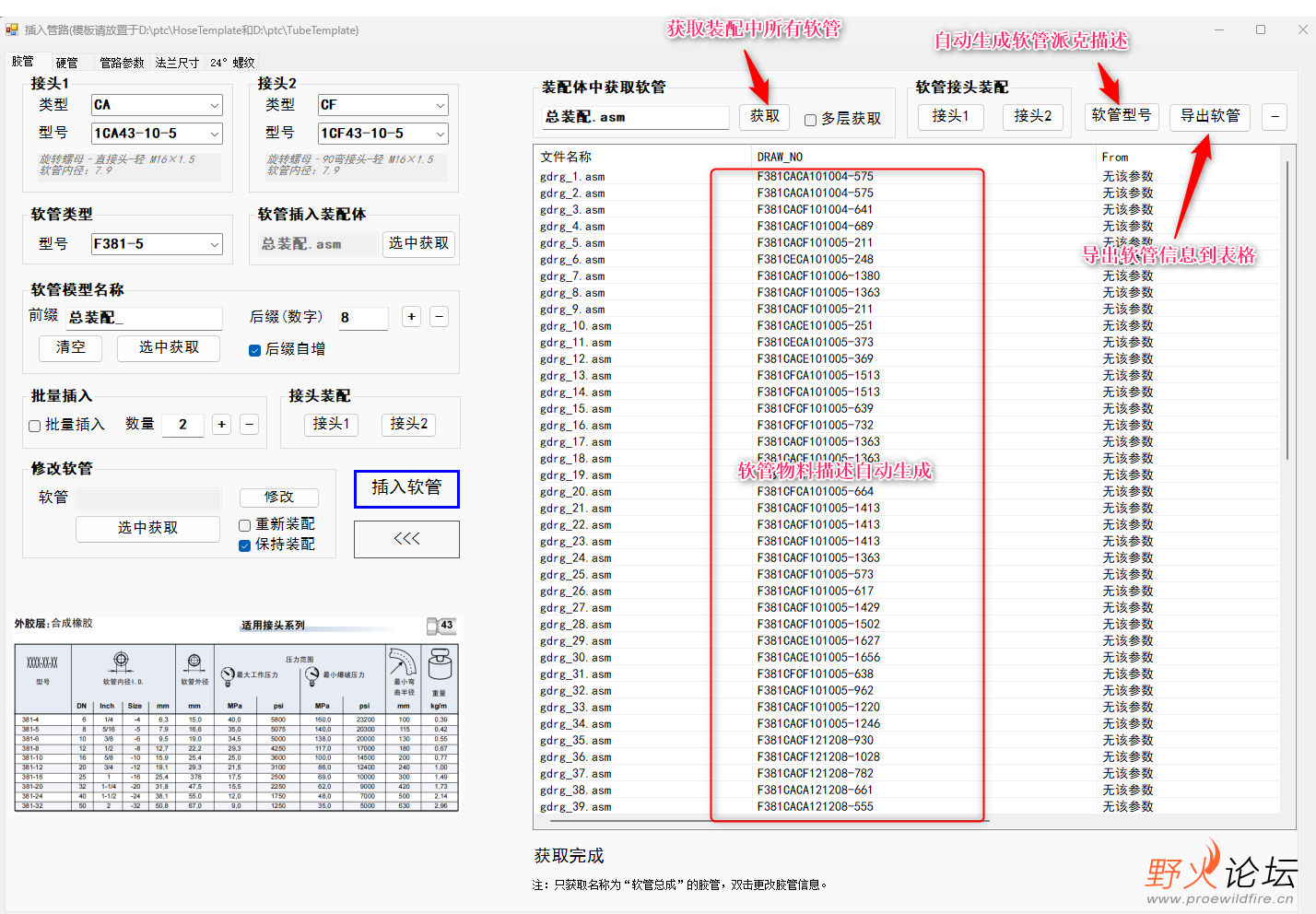

第六步：点击【>>>】按钮，打开右侧界面，点击【获取】按钮，程序会自动获取当前装配中所有软管总成并填入下部列表，点击【软管型号】，程序会自动计算所有软管的物料描述（符合派克标准），点击【导出软管】程序会将所有软管信息导出到Excel表格中。


以上步骤只是简单说明了插件如何自动插入一根软管、自动生成描述信息并导出，插件还有批量插入软管、修改软管、插入硬管、批量插入硬管、复制硬管、自动导出硬管工程图、自动修改管线参数等功能，如果大家感兴趣，下次发帖再和大家分享。
