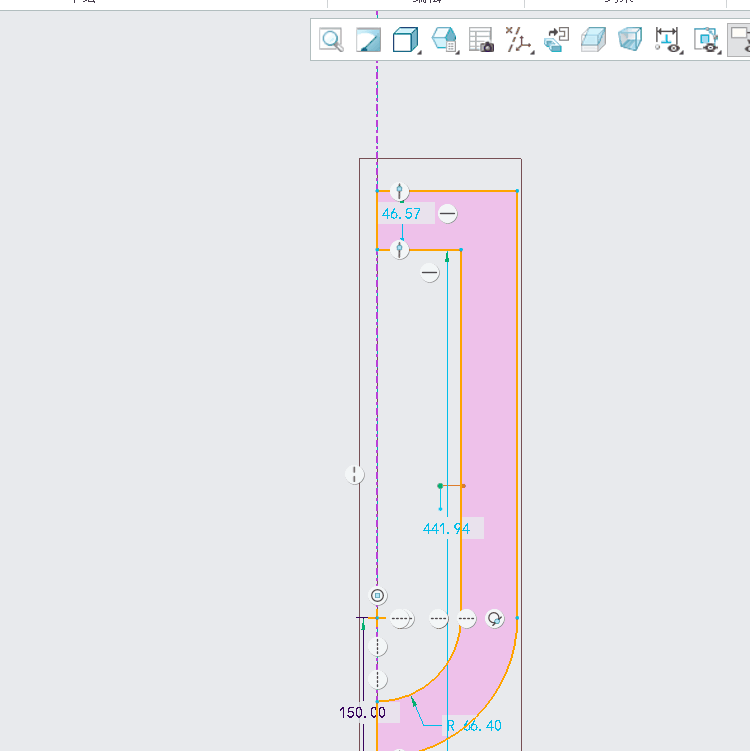

【草绘】对称尺寸的放置演示

luobo1017 · 发表于 2026-6-25 16:01

本帖最后由 luobo1017 于 2026-6-26 10:44 编辑

论坛直接搜索对称尺寸出来的帖子都很老了，图片看不清，遂重新录制一个。

注：我的软件是10.0，10版本的话标这种尺寸的前提是要放一个中心线，直接使用参考的线会弹出提示“不能建立指定的尺寸”


2970351513 · 发表于 2026-6-25 16:26

学习了

kaedes · 发表于 2026-6-25 16:40

只能怪软件太惯着你，野火时代打开草绘没有基准的，需要自己加中心线

CREO-CONG · 发表于 2026-6-25 18:13

感谢分享!!!

wild_fire · 发表于 2026-6-25 22:33

这是老黄历了，从12开始，镜像、对称标注，可以使用轴、实线段、虚线段了。

ziziwu · 发表于 2026-6-26 07:37

感谢分享!!!
